7505-M002-4_R
D
Seite 25 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
Nur für G9156.11N und G9156T.11N Modelle
IN ARBEITSTELLUNG, MÜSS
DER KOPPLUNGSHEBEL (ABB. 1
PKT. 23) IN DEN SPERRPROFILE
DES WERKZEUGSWAGENS KOR-
REKT GESTECKT WERDEN (SIEDE
ABB. 21).
Wenn der Werkzeugsträgerarm in "Ruhestellung" ist,
kann er eine seitliche Bewegung manuell in einer der
zwei auf den Wagen voreingestellten Positionen machen
(nach den Verfahren, die später durchgeführt werden
müssen), bevor er die "Arbeitstellung" wieder erreicht.
ENTBLOCKEN-
STELLUNG
Nur für G9156.13N, G9156T.13N, G9156.13EI,
G9156T.13EI, G9156.13SA und G9156T.13SA
Modelle
IN ARBEITSTELLUNG MÜSSEN
DIE SICHERHEITSSPERRKEGEL
(ABB. 2-3-4 PKT. 8) AM WERK-
ZEUGTRAGERWAGEN (ABB. 2-3-4
PKT. 13) EINGEHAKT WURDEN.
Um vor "Arbeitspostion" zu "Ruhestellung" und um-
gekehrt sich zu verschieben, bewegt der Werkzeug-
trägerarm sich beim Drücken die Pedale (Abb. 2-3-4
Pkt. 19) .
Wenn der Werkzeugsträgerarm in "Ruhestellung" ist,
kann er eine seitliche Bewegung manuell (G9156.13N,
G9156T.13N, G9156.13EI und G9156T.13EI) oder
automatisch (durch einem hydraulischen Zylinder)
(G9156.13SA und G9156T.13SA) in einer der zwei
auf den Wagen voreingestellten Positionen machen
(nach den Verfahren, die später durchgeführt werden
müssen), bevor er die "Arbeitstellung" wieder erreicht.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH

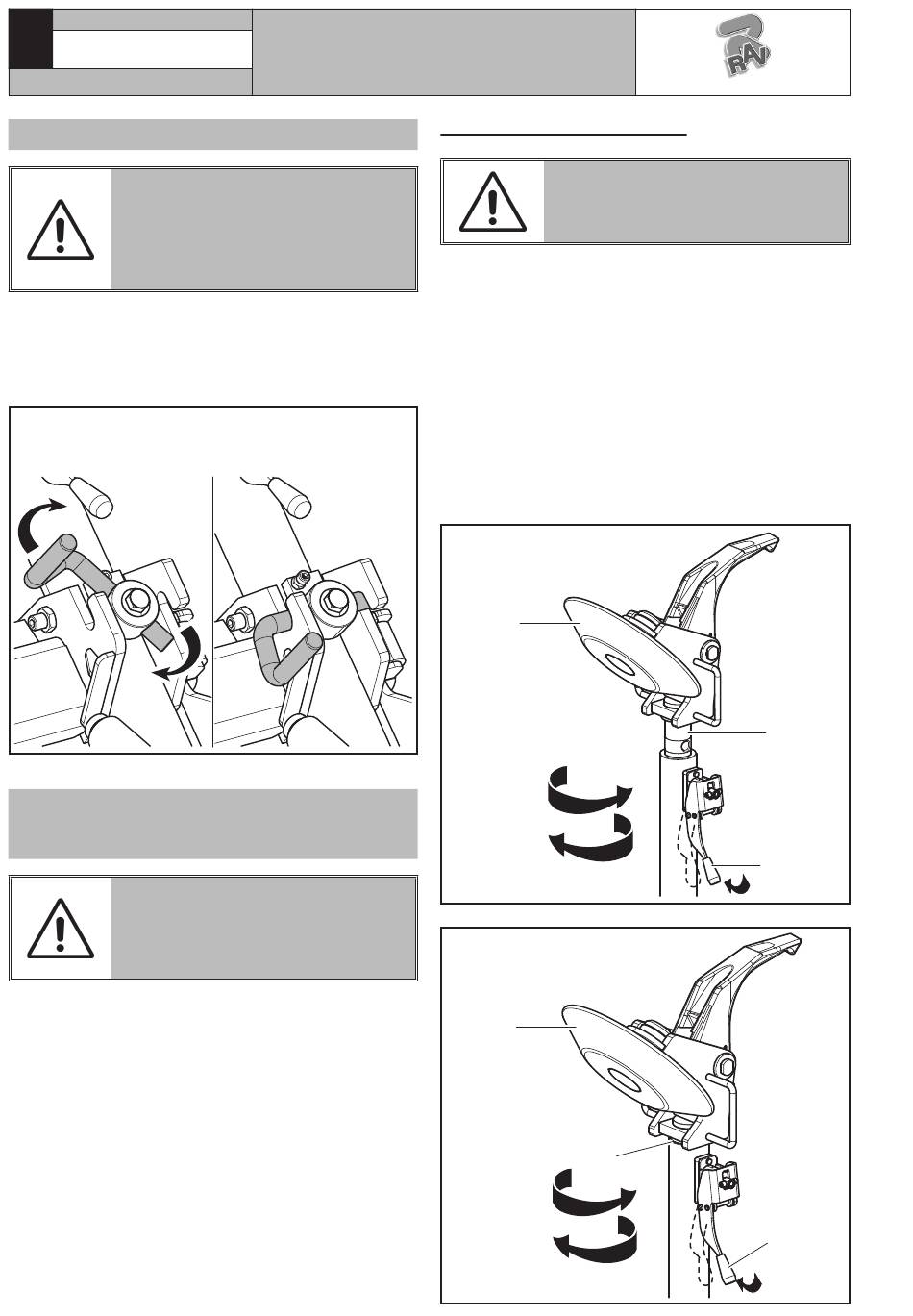

12.5.1 Werkzeugsdrehung
Die Maschine, die ausgestattete mit einer Quick-fit
Vorrichtung ist, erleichtert die spürbar die Auszugs-/
Rotationsarbeiten der Werkzeuggruppe. Diese Arbeiten
werden im folgenden beschrieben:
WERZEUGSROTATION
Um den Werkzeugkopf zu drehen (Abb. 22 - 23
Pkt. 1) (sowohl in unterer Position (Abb. 23 Pkt. 2)
als auch in oberer Position (Abb. 22 Pkt. 3)) ist es
Abb._21
ausreichend, den Entriegelungshebel (Abb. 22 - 23
BLOCK-
Pkt. 4) in Richtung Werkzeugsarm. Beim Erreichen
STELLUNG
der neuen Arbeitsposition des Kopfes (Abb. 22 - 23
Pkt. 1) rastet der Hebel (Abb. 22 - 23 Pkt. 4) auto-
matisch ein und blockiert dadurch die Rotation.
DIE FOLGENDE VERFAHREN MÜS-
SEN MIT DEM WERKZEUGSKOPF
IN "RUHESTELLUNG" DURCHGE-
FÜHRT WERDEN.
Abb. 22
1
180°
Abb. 23
1
2
180°
RAVAGLIOLI S.p.A.
3
4
4
