Simons Voss Technologies SmartHandle AX Handbuch Seite 94

SmartHandle AX SmartIntego
(Handbuch)

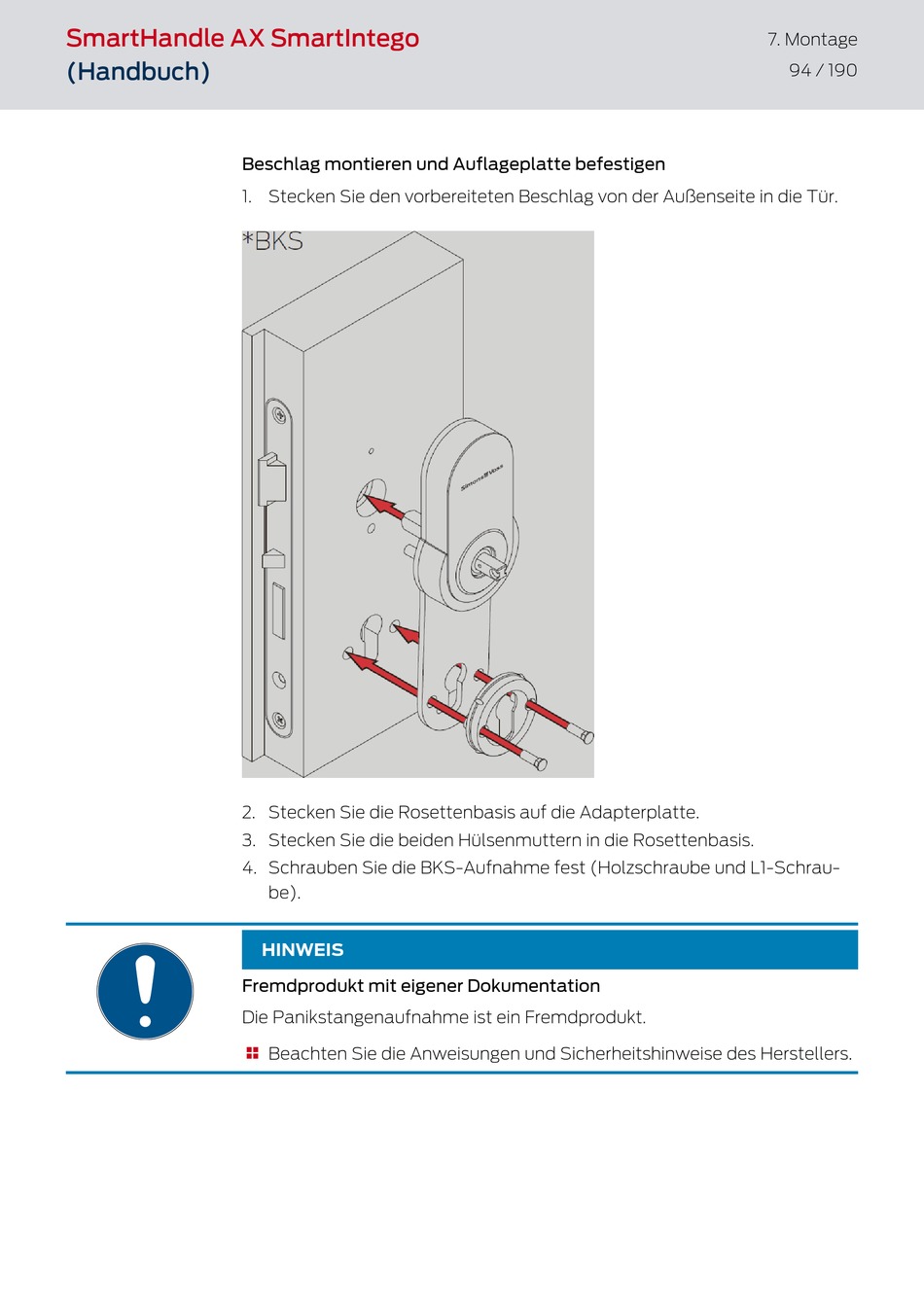

Beschlag montieren und Auflageplatte befestigen
1. Stecken Sie den vorbereiteten Beschlag von der Außenseite in die Tür.
2. Stecken Sie die Rosettenbasis auf die Adapterplatte.
3. Stecken Sie die beiden Hülsenmuttern in die Rosettenbasis.
4. Schrauben Sie die BKS-Aufnahme fest (Holzschraube und L1-Schrau-
be).
HINWEIS
Fremdprodukt mit eigener Dokumentation
Die Panikstangenaufnahme ist ein Fremdprodukt.
Beachten Sie die Anweisungen und Sicherheitshinweise des Herstellers.

7. Montage
94 / 190
