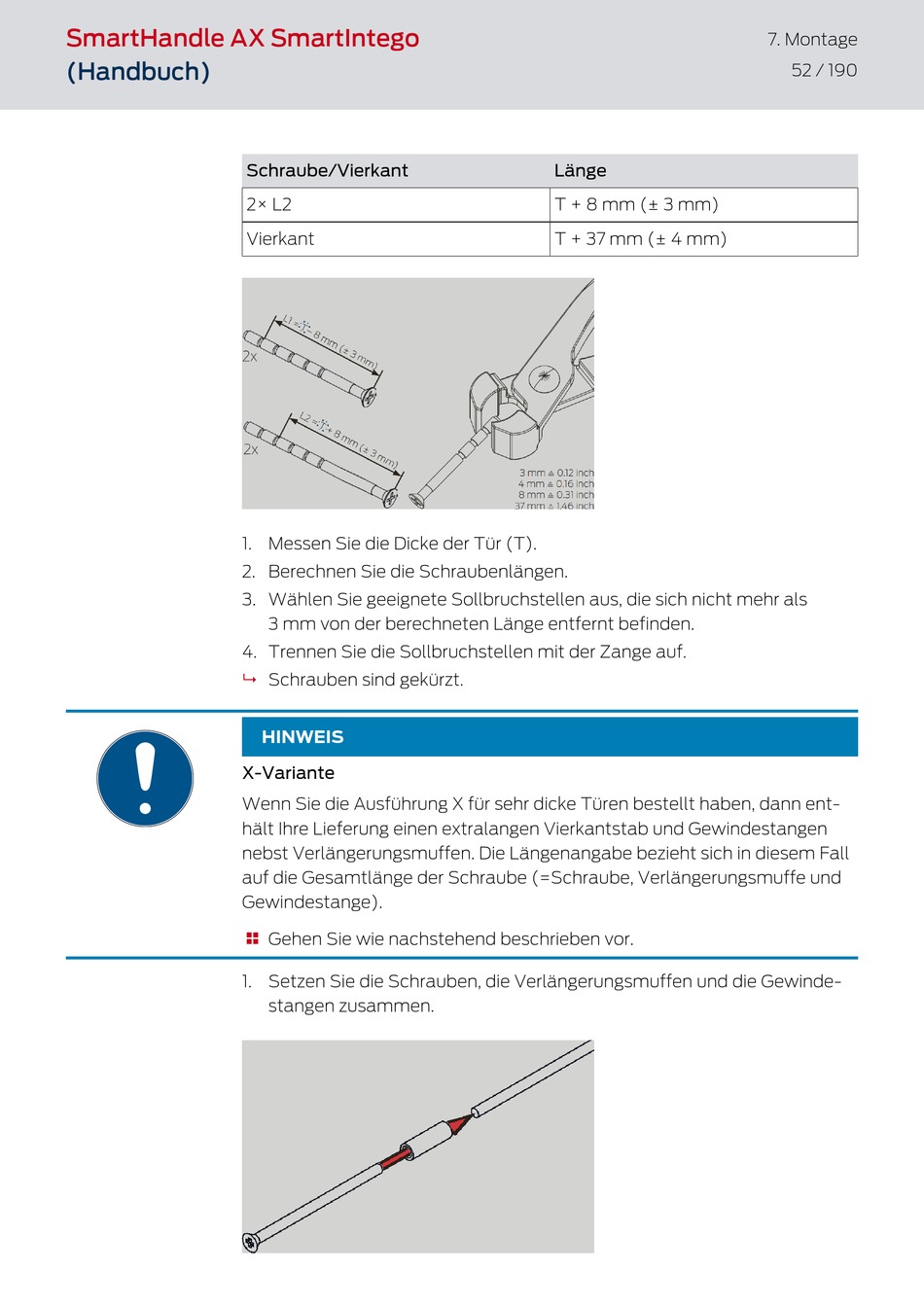

Simons Voss Technologies SmartHandle AX Handbuch Seite 52

SmartHandle AX SmartIntego
(Handbuch)
Schraube/Vierkant
2× L2
Vierkant
1. Messen Sie die Dicke der Tür (T).
2. Berechnen Sie die Schraubenlängen.
3. Wählen Sie geeignete Sollbruchstellen aus, die sich nicht mehr als
3 mm von der berechneten Länge entfernt befinden.
4. Trennen Sie die Sollbruchstellen mit der Zange auf.
9 Schrauben sind gekürzt.
HINWEIS
X-Variante
Wenn Sie die Ausführung X für sehr dicke Türen bestellt haben, dann ent-
hält Ihre Lieferung einen extralangen Vierkantstab und Gewindestangen
nebst Verlängerungsmuffen. Die Längenangabe bezieht sich in diesem Fall
auf die Gesamtlänge der Schraube (=Schraube, Verlängerungsmuffe und
Gewindestange).
Gehen Sie wie nachstehend beschrieben vor.

1. Setzen Sie die Schrauben, die Verlängerungsmuffen und die Gewinde-
stangen zusammen.
Länge
T + 8 mm (± 3 mm)
T + 37 mm (± 4 mm)
7. Montage
52 / 190
