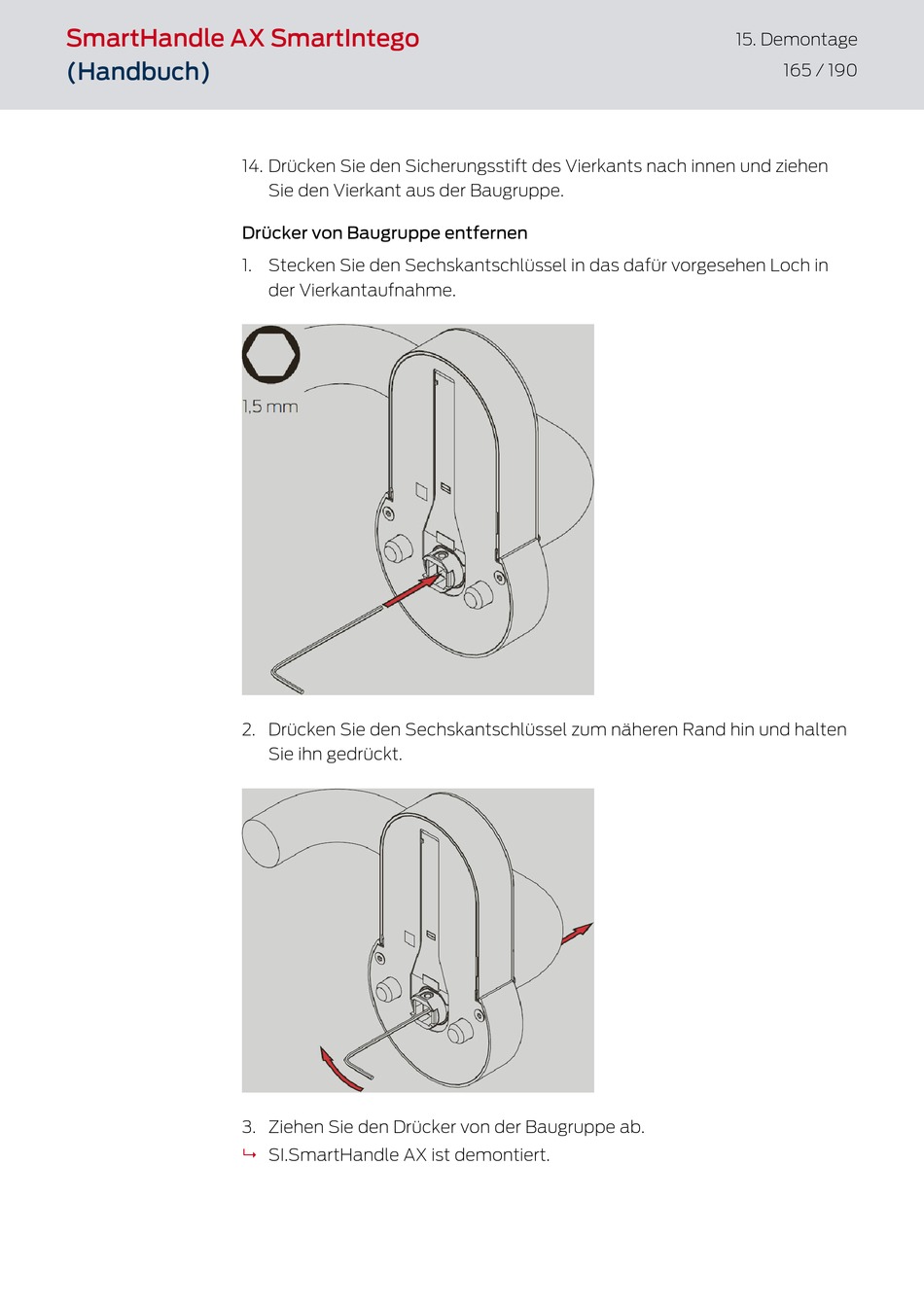

14. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
Drücker von Baugruppe entfernen
1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehen Loch in
der Vierkantaufnahme.
2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
3. Ziehen Sie den Drücker von der Baugruppe ab.
9 SI.SmartHandle AX ist demontiert.
15. Demontage
