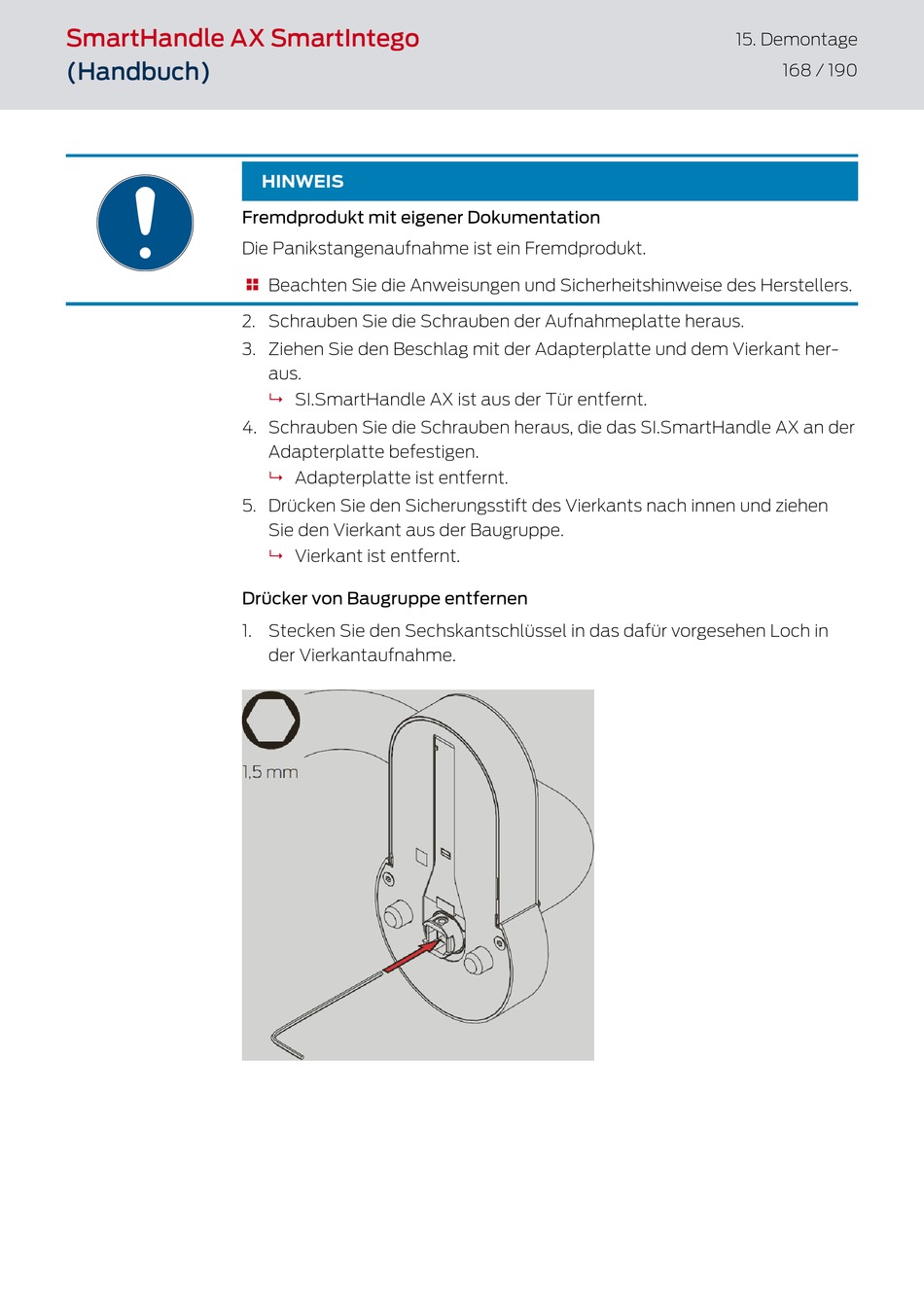

Simons Voss Technologies SmartHandle AX Handbuch Seite 168

SmartHandle AX SmartIntego
(Handbuch)
HINWEIS
Fremdprodukt mit eigener Dokumentation
Die Panikstangenaufnahme ist ein Fremdprodukt.
Beachten Sie die Anweisungen und Sicherheitshinweise des Herstellers.

2. Schrauben Sie die Schrauben der Aufnahmeplatte heraus.
3. Ziehen Sie den Beschlag mit der Adapterplatte und dem Vierkant her-
aus.
9 SI.SmartHandle AX ist aus der Tür entfernt.
4. Schrauben Sie die Schrauben heraus, die das SI.SmartHandle AX an der
Adapterplatte befestigen.
Adapterplatte ist entfernt.
9
5. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
9 Vierkant ist entfernt.
Drücker von Baugruppe entfernen
1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehen Loch in
der Vierkantaufnahme.
15. Demontage
168 / 190
