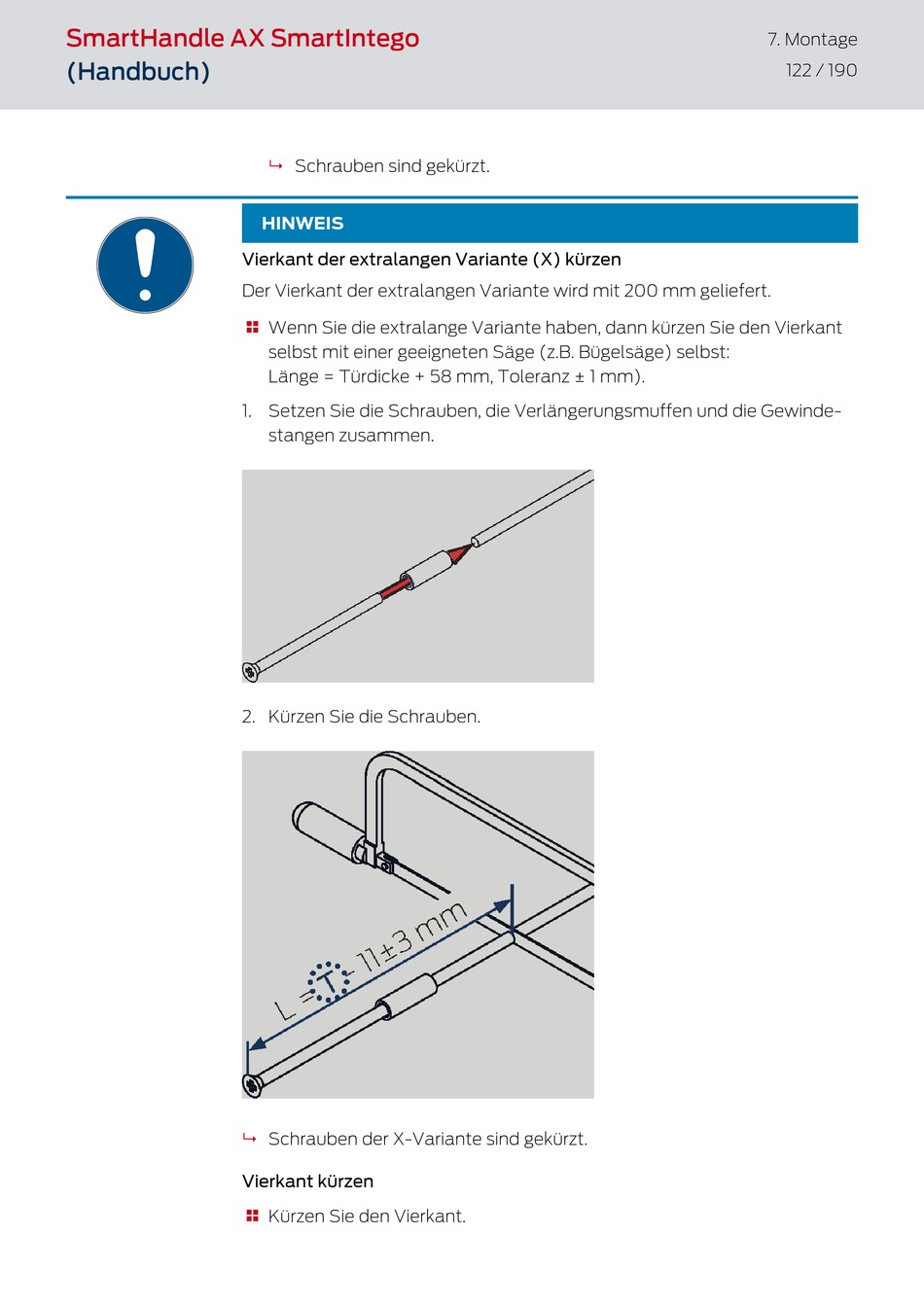

9 Schrauben sind gekürzt.
HINWEIS
Vierkant der extralangen Variante (X) kürzen
Der Vierkant der extralangen Variante wird mit 200 mm geliefert.
Wenn Sie die extralange Variante haben, dann kürzen Sie den Vierkant

selbst mit einer geeigneten Säge (z.B. Bügelsäge) selbst:
Länge = Türdicke + 58 mm, Toleranz ± 1 mm).
1. Setzen Sie die Schrauben, die Verlängerungsmuffen und die Gewinde-
stangen zusammen.
2. Kürzen Sie die Schrauben.
9 Schrauben der X-Variante sind gekürzt.
Vierkant kürzen
Kürzen Sie den Vierkant.

