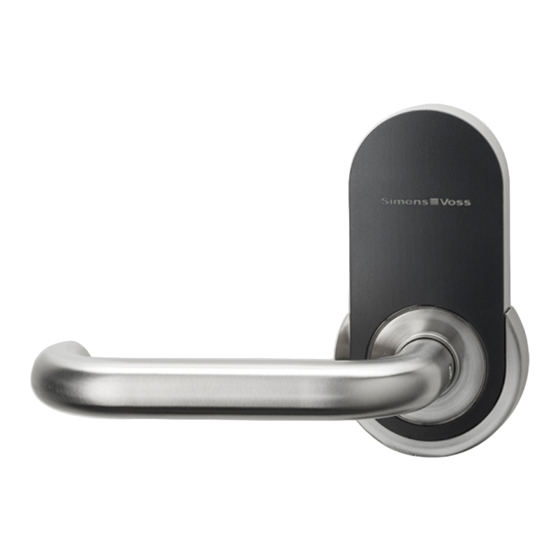

- Seite 1 Kurzanleitung Digital SmartHandle AX Quick Guide Stationary installation Guide abrégé Korte handleiding Guida breve Kort vejledning Snabbguide BS21.990602 25.01.2024...
- Seite 2 Digital SmartHandle AX Stationary installation Abbildungen/Images ..........deutsch ................ english ................français ................ nederlands ..............italiano ................. dansk ................svensk................2 / 92...
- Seite 3 5. Design Digital SmartHandle AX Stationary installation 5. Design Inside Outside Abbildungen/Images 3 / 92...
- Seite 4 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation 6. Prepare door (drilling template) 4 / 92 Abbildungen/Images...
- Seite 5 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation Abbildungen/Images 5 / 92...
- Seite 6 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation 6 / 92 Abbildungen/Images...
- Seite 7 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation Abbildungen/Images 7 / 92...
- Seite 8 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation Ø fastening holes Drill bits required 5.5 mm–6.3 mm 8.5 mm 6.4 mm–7.3 mm 8.5 mm 7.4 mm–8.7 mm 9.5 mm ≥ 8.8 mm 10.5 mm 8 / 92 Abbildungen/Images...
- Seite 9 6. Prepare door (drilling template) Digital SmartHandle AX Stationary installation Abbildungen/Images 9 / 92...
- Seite 10 7. For door thickness X: prepare threaded rods and spindle Digital SmartHandle AX Stationary installation 7. For door thickness X: prepare threaded rods and spindle 2× L1: door thickness - 8 mm (±3 mm) 2× L2: door thickness + 8 mm (±3 mm) 10 / 92...
- Seite 11 8. Programming the fitting Digital SmartHandle AX Stationary installation Door thickness + 37 mm (±4 mm) 8. Programming the fitting *System3060 Abbildungen/Images 11 / 92...
- Seite 12 8. Programming the fitting Digital SmartHandle AX Stationary installation *SI-WO *SI-VCN 12 / 92 Abbildungen/Images...
- Seite 13 9. Installing the fitting Digital SmartHandle AX Stationary installation 9. Installing the fitting TX15 *S/M/L *S/M/L 2× L1: door thickness - 8 mm (±3 mm) *S/M/L 2× L2: door thickness + 8 mm (±3 mm) Abbildungen/Images 13 / 92...
- Seite 14 9. Installing the fitting Digital SmartHandle AX Stationary installation *S/M/L *7 mm 14 / 92 Abbildungen/Images...
- Seite 15 9. Installing the fitting Digital SmartHandle AX Stationary installation *CW (clockwise) *CCW (counter-clockwise) Abbildungen/Images 15 / 92...
- Seite 16 9. Installing the fitting Digital SmartHandle AX Stationary installation *CW (clockwise) *CCW (counter-clockwise) 16 / 92 Abbildungen/Images...
- Seite 17 9. Installing the fitting Digital SmartHandle AX Stationary installation Abbildungen/Images 17 / 92...
- Seite 18 9. Installing the fitting Digital SmartHandle AX Stationary installation 18 / 92 Abbildungen/Images...
- Seite 19 9. Installing the fitting Digital SmartHandle AX Stationary installation *7 mm Abbildungen/Images 19 / 92...
- Seite 20 9. Installing the fitting Digital SmartHandle AX Stationary installation *8,5 mm/10 mm 20 / 92 Abbildungen/Images...
- Seite 21 9. Installing the fitting Digital SmartHandle AX Stationary installation *8,5 mm/10 mm Abbildungen/Images 21 / 92...
- Seite 22 9. Installing the fitting Digital SmartHandle AX Stationary installation Ø mortise lock fastening hole Adapter sleeves 5.5 mm–6.3 mm No adapter sleeves 6.4 mm–7.3 mm 6.4 mm 7.4 mm–8.7 mm 7.4 mm ≥ 8.8 mm 8.8 mm 1.1 Nm ±10% 22 / 92 Abbildungen/Images...
- Seite 23 9. Installing the fitting Digital SmartHandle AX Stationary installation 1.1 Nm ±10% TX15 5.0 Nm ±20% Abbildungen/Images 23 / 92...
- Seite 24 9. Installing the fitting Digital SmartHandle AX Stationary installation 24 / 92 Abbildungen/Images...
- Seite 25 9. Installing the fitting Digital SmartHandle AX Stationary installation 1.1 Nm ±10% Abbildungen/Images 25 / 92...
- Seite 26 9. Installing the fitting Digital SmartHandle AX Stationary installation 26 / 92 Abbildungen/Images...
- Seite 27 9. Installing the fitting Digital SmartHandle AX Stationary installation TX15 5.0 Nm ±20% Abbildungen/Images 27 / 92...
- Seite 28 10. Removing the fitting Digital SmartHandle AX Stationary installation 10. Removing the fitting SW1.5 SW1.5 28 / 92 Abbildungen/Images...
- Seite 29 10. Removing the fitting Digital SmartHandle AX Stationary installation SW1.5 Abbildungen/Images 29 / 92...
- Seite 30 11. Replacing the batteries Digital SmartHandle AX Stationary installation 11. Replacing the batteries 30 / 92 Abbildungen/Images...
- Seite 31 11. Replacing the batteries Digital SmartHandle AX Stationary installation Abbildungen/Images 31 / 92...
- Seite 32 11. Replacing the batteries Digital SmartHandle AX Stationary installation 32 / 92 Abbildungen/Images...
- Seite 33 11. Replacing the batteries Digital SmartHandle AX Stationary installation Abbildungen/Images 33 / 92...
- Seite 34 11. Replacing the batteries Digital SmartHandle AX Stationary installation 34 / 92 Abbildungen/Images...
- Seite 35 11. Replacing the batteries Digital SmartHandle AX Stationary installation Abbildungen/Images 35 / 92...
- Seite 36 11. Replacing the batteries Digital SmartHandle AX Stationary installation 36 / 92 Abbildungen/Images...
- Seite 37 14. Help and other information Digital SmartHandle AX Stationary installation 14. Help and other information Abbildungen/Images 37 / 92...
- Seite 38 Inhaltsverzeichnis Digital SmartHandle AX Stationary installation Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ....... 39 Allgemeine Sicherheitshinweise...... 39 Produktspezifische Sicherheitshinweise... 40 Lieferumfang ............... 41 Aufbau ................ 41 Tür vorbereiten (Bohrschablone)...... 41 Für Türdicke X: Gewindestangen und Vierkant vorbereiten .............. 42 Beschlag programmieren........ 42 Beschlag montieren .......... 42 10.
- Seite 39 1. Bestimmungsgemäßer Gebrauch Digital SmartHandle AX Stationary installation 1. Bestimmungsgemäßer Ge- Batterie nicht einnehmen. Verbrennungsgefahr durch gefährliche Stoffe brauch Dieses Produkt enthält Lithium-Knopfzellen. Wenn die Bei den Produkten der SmartHandle AX-Serie handelt Knopfzelle verschluckt wird, können schwere innere es sich um elektronische Türbeschläge. Mithilfe eines Verbrennungen innerhalb von gerade einmal zwei Stunden auftreten und zum Tode führen.
- Seite 40 3. Produktspezifische Sicherheitshinweise Digital SmartHandle AX Stationary installation Beschädigung durch aggressive Reinigungsmittel Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung Die Oberfläche dieses Produkts kann durch ungeeigne- te Reinigungsmittel beschädigt werden. Zu kleine/verunreinigte Kontaktflächen oder unter- schiedliche entladene Batterien können zu Funktions- Verwenden Sie ausschließlich Reinigungsmittel, die...
- Seite 41 4. Lieferumfang Digital SmartHandle AX Stationary installation Beschädigung durch ungeeignetes Werkzeug Verschluss der Rosettenöffnung Wenn Sie versuchen, das Gehäuse mit ungeeignetem Eine ggfs. vorhandene Rosettenöffnung kann für Mani- Werkzeug zu öffnen, dann kann das Gehäuse beschä- pulationen genutzt werden. digt werden.
- Seite 42 7. Für Türdicke X: Gewindestangen und Vierkant vorbereiten Digital SmartHandle AX Stationary installation 7. Bauen Sie das Einsteckschloss aus (PH2). 9. Beschlag montieren 8. Messen Sie den Durchmesser der Befestigungslö- cher. Tür vorgebohrt. ü PH2-Schraubendreher vorhanden. ü TX15-Schraubendreher vorhanden. ü...
- Seite 43 10. Beschlag demontieren Digital SmartHandle AX Stationary installation 10. Für 7-mm-Vierkant: Stecken Sie die Adapterhülse HINWEIS auf die Seite des Vierkants mit Pin. 11. Stecken Sie den Vierkant mit der Pin-Seite in den Blindzylinder mit Schraubendreher im Loch führen Beschlag.
- Seite 44 11. Batterien wechseln Digital SmartHandle AX Stationary installation 11. Batterien wechseln 11. Klipsen Sie das Cover wieder fest. HINWEIS Batterien sind gewechselt. 12. Technische Daten Funktionsstörungen durch schlechten Kontakt oder Temperaturbereich (Be- unterschiedliche Entladung -25 °C bis +50 °C trieb) Zu kleine/verunreinigte Kontaktflächen oder unter- Batterietyp 4×...
- Seite 45 14. Hilfe und weitere Informationen Digital SmartHandle AX Stationary installation Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.simons-voss.com/de/zertifikate.html Der vollständige Text der UK-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.simons-voss.com/de/zertifikate.html 14. Hilfe und weitere Informatio- Infomaterial/Dokumente https://www.simons-voss.com/de/dokumente.html...
- Seite 46 Contents Digital SmartHandle AX Stationary installation Contents Intended use .............. 47 General safety instructions........ 47 Product-specific safety instructions .... 48 Scope of delivery............ 49 Design ................ 49 Prepare door (drilling template)...... 49 For door thickness X: prepare threaded rods and spindle ................ 49 Programming the fitting .........
- Seite 47 1. Intended use Digital SmartHandle AX Stationary installation 1. Intended use Risk of explosion due to incorrect battery type Inserting the wrong type of battery can cause an ex- Products in the SmartHandle AX range consist of plosion. electronic door fittings. Users can engage Only use the batteries specified in the technical ...
- Seite 48 3. Product-specific safety instructions Digital SmartHandle AX Stationary installation Damage due to polarity reversal Modifications or further technical developments can- not be excluded and may be implemented without no- This product contains electronic components that tice. may be damaged by reverse polarity of the power source.
- Seite 49 4. Scope of delivery Digital SmartHandle AX Stationary installation Locking and insurances ü Suitable drill bit at hand (depending on mortise lock hole diameter: 8.5 mm/9.5 mm/10.5 mm). Insurance companies place increased demands on a closure. ü PH2 screwdriver at hand. 1. If you want to lock the door under insurance law, 1.
- Seite 50 8. Programming the fitting Digital SmartHandle AX Stationary installation 3. For X: mark the sawing points on the threaded rods and spindle. 7. Press the spring plate on one side against the inter- changeable plate so that the spring is compressed.
- Seite 51 10. Removing the fitting Digital SmartHandle AX Stationary installation 17. Fasten the set screw on the inner handle firmly Fitting is now removed. (TX15, torque 5.0 Nm). 11. Replacing the batteries 18. For FH: insert the dummy cylinder. NOTE NOTE...
- Seite 52 12. Technical data Digital SmartHandle AX Stationary installation 11. Snap the cover back into place. The full text of the UK Declaration of conformity is www.si- available at the following internet address: mons-voss.com/en/certificates.html Batteries are now replaced. 14. Help and other information 12.
- Seite 53 Tables des matières Digital SmartHandle AX Stationary installation Tables des matières Utilisation conforme .......... 54 Consignes de sécurité générales ...... 54 Consignes de sécurité spécifiques au produit .................. 56 Contenu de la livraison.......... 56 Construction ............... 56 Préparation de la porte (gabarit de perçage) ..................
- Seite 54 1. Utilisation conforme Digital SmartHandle AX Stationary installation 1. Utilisation conforme Ne pas saisir la pile. Risque de brûlures dues à des substances dangereuses Les produits de la série SmartHandle AX sont des Ce produit contient des piles au lithium. En cas d'in- béquilles électroniques.
- Seite 55 2. Consignes de sécurité générales Digital SmartHandle AX Stationary installation Endommagement lié à des liquides NOTE Ce produit contient des composants électroniques et/ ou mécaniques susceptibles d’être endommagés par tout type de liquide. Utilisation conforme aux dispositions Tenez les liquides à l’écart du système électro- ...
- Seite 56 3. Consignes de sécurité spécifiques au produit Digital SmartHandle AX Stationary installation 3. Consignes de sécurité spéci- SmartHandle avec serrure antipanique autoblo- quante fiques au produit Le SmartHandle AX offre uniquement une fonctionna- lité complète avec une serrure antipanique autoblo- ATTENTION quante.
- Seite 57 7. Pour épaisseur de porte X : Préparer les tiges filetées et le carré Digital SmartHandle AX Stationary installation 1. Insérez le carré dans la serrure à mortaise. 2. Placez le gabarit de perçage sur le carré. 4. Pour X : Raccourcissez les tiges filetées et le carré à...
- Seite 58 10. Démontage de la ferrure Digital SmartHandle AX Stationary installation 7. Appuyez la plaque à ressort d’un côté contre la pla- 16. Fixez la béquille intérieure à l’aide des vis L1 (PH2, quette adaptable de sorte que le ressort soit com- couple 1,1 Nm).
- Seite 59 11. Remplacement des piles Digital SmartHandle AX Stationary installation 3. Pliez la clé à six pans du côté où se trouve le trou et 9. Enclenchez le clip de la pile. tirez simultanément sur la béquille extérieure. 10. Remettez le cache de protection en place sur la ferrure.
- Seite 60 14. Aide et autres informations Digital SmartHandle AX Stationary installation Le texte intégral de la déclaration de conformité CE www.si- est disponible à l'adresse Internet suivante : mons-voss.com/fr/certificats.html Le texte intégral de la déclaration de conformité UK www.si- est disponible à l'adresse Internet suivante : mons-voss.com/fr/certificats.html...
- Seite 61 Inhoudsopgave Digital SmartHandle AX Stationary installation Inhoudsopgave Beoogd gebruik............ 62 Algemene veiligheidsinstructies ...... 62 Specifieke veiligheidsinstructies per product .................. 63 Leveromvang.............. 64 Opbouw ............... 64 Deur voorbereiden (boormal)....... 64 Voor deurdikte X: schroefdraadstangen en vier- kant voorbereiden............. 65 Beslag programmeren.......... 65 Beslag monteren............
- Seite 62 1. Beoogd gebruik Digital SmartHandle AX Stationary installation 1. Beoogd gebruik Batterijen niet inslikken. Verbrandingsgevaar door gevaarlijke stoffen Bij de producten uit de SmartHandle AX-serie gaat het Dit product bevat lithium-knoopcellen. Als de knoop- om elektronische deurbeslagen. Met behulp van een...
- Seite 63 3. Specifieke veiligheidsinstructies per product Digital SmartHandle AX Stationary installation Beschadiging door bijtende reinigingsmiddelen Storingen door slecht contact of verschillende ontla- dingen Het oppervlak van dit product kan worden beschadigd door ongeschikte reinigingsmiddelen. Contactoppervlakken die te klein/vervuild zijn of ver- schillende ontladen accu's kunnen leiden tot storingen.
- Seite 64 4. Leveromvang Digital SmartHandle AX Stationary installation Verlies van precisie bij het bedienen van de deurkruk Speciaal gereedschap De montage kan bij insteeksloten met klem een beetje Korte handleiding moeilijk zijn. Afhankelijk van de variant: Bewerk de klem niet mechanisch. Anders functio- ...
- Seite 65 7. Voor deurdikte X: schroefdraadstangen en vierkant voorbereiden Digital SmartHandle AX Stationary installation 9. Bepaal met de gemeten diameter de benodigde 2. Voor S, M en L: bepaal de snijpunten op de inkort- boor. schroeven L1 en L2. 10. Boor de benodigde gaten.
- Seite 66 10. Beslag demonteren Digital SmartHandle AX Stationary installation Beslag is gereed gemonteerd. Ø bevestigingsgat in- Adapterhulzen steekslot 10. Beslag demonteren 5,5 mm - 6,3 mm Geen adapterhulzen 1,5 mm inbussleutel beschikbaar. ü 6,4 mm - 7,3 mm 6,4 mm 1. Demonteer het beslag in omgekeerde volgorde van 7,4 mm - 8,7 mm...
- Seite 67 12. Technische gegevens Digital SmartHandle AX Stationary installation 13. Verklaring van overeenstem- 5. Trek de batterijklem eruit. ming 6. Verwijder de oude batterijen. Het bedrijf SimonsVoss Technologies GmbH verklaart dat de artikelen (SV-S2.*A*, SV-S2.*AM*, SV- 7. Zet de nieuwe batterijen in met de pluspolen tegen S2.*LN*, SI-S2.*M.WO*, SI-S2.*M.VCN*) voldoen aan...
- Seite 68 14. Hulp en verdere informatie Digital SmartHandle AX Stationary installation E-mail support-simonsvoss@allegion.com si-support-simonsvoss@allegion.com SimonsVoss Technologies GmbH, Feringastr. 4, 85774 Unterföhring, Duitsland 68 / 92...
- Seite 69 Sommario Digital SmartHandle AX Stationary installation Sommario Uso conforme.............. 70 Avvisi di sicurezza generali........ 70 Avvertenze di sicurezza specifiche del prodotto .................. 71 Oggetto di fornitura........... 72 Struttura ............... 72 Preparazione della porta (maschera di foratura) .................. 72 Per lo spessore della porta X: preparazione delle aste filettate e del quadro maniglia.....
- Seite 70 1. Uso conforme Digital SmartHandle AX Stationary installation 1. Uso conforme Non ingerire la batteria. Pericolo di ustioni dovute a sostanze pericolose I prodotti della serie SmartHandle AX sono maniglie Questo prodotto contiene batterie a bottone al litio. Se elettroniche. Con l’ausilio di un mezzo di identificazione la batteria a bottone viene inghiottita, possono verifi- autorizzato SmartHandle AX può...
- Seite 71 3. Avvertenze di sicurezza specifiche del prodotto Digital SmartHandle AX Stationary installation Danni dovuti a detergenti aggressivi Malfunzionamenti dovuti a contatto insufficiente o a scarichi diversi La superficie di questo prodotto può essere danneg- giata da detergenti non idonei. Superfici di contatto troppo piccole/contaminate o di-...
- Seite 72 4. Oggetto di fornitura Digital SmartHandle AX Stationary installation La maniglia non ha più una guida precisa Chiusura dell’apertura delle rosette In caso di serrature ad incasso dotate di perno di ri- Per le manipolazioni è possibile utilizzare l'apertura scontro, il montaggio della SmartHandle può risultare delle rosette ev.
- Seite 73 7. Per lo spessore della porta X: preparazione delle aste filettate e Digital SmartHandle AX Stationary installation del quadro maniglia 7. Rimuovere la serratura a incasso (PH2). 8. Misurare il diametro dei fori di fissaggio. 9. Montaggio della maniglia ü...
- Seite 74 10. Smontaggio della maniglia Digital SmartHandle AX Stationary installation 10. Per il quadro maniglia di 7 mm: applicare il mani- NOTA cotto adattatore sul lato del quadro maniglia con pin. Posizionare il cilindro cieco nel foro utilizzando il cac- 11. Applicare il quadro maniglia con il lato pin nella ciavite maniglia.
- Seite 75 11. Sostituzione delle batterie Digital SmartHandle AX Stationary installation 11. Sostituzione delle batterie 11. Reintegrare saldamente la cover. NOTA Le batterie sono sostituite. 12. Dati tecnici Malfunzionamenti dovuti a contatto insufficiente o a Range di temperature scarichi diversi da -25 °C a +50 °C...
- Seite 76 14. Supporto e ulteriori informazioni Digital SmartHandle AX Stationary installation Il testo integrale della dichiarazione di conformità UE è www.simons- disponibile al seguente indirizzo Internet: voss.com/it/certificati.html Il testo integrale della dichiarazione di conformità UK è www.simons- disponibile al seguente indirizzo Internet: voss.com/it/certificati.html...
- Seite 77 Indholdsfortegnelse Digital SmartHandle AX Stationary installation Indholdsfortegnelse Anvendelsesområder .......... 78 Generelle sikkerhedshenvisninger...... 78 Produktspecifikke sikkerhedsanvisninger.. 79 Leveringsomfang ............ 80 Montering .............. 80 Forbered døren (boreskabelon)...... 80 Til dørtykkelse X: forbered gevindstænger og fir- kant................ 80 Programmering af beslag........ 81 Monter beslaget ............ 81 10.
- Seite 78 1. Anvendelsesområder Digital SmartHandle AX Stationary installation 1. Anvendelsesområder Eksplosionsfare på grund af forkert batteritype Isætning af den forkerte batteritype kan resultere i en Ved SmartHandle AX-seriens produkter drejer det sig eksplosion. om elektroniske dørbeslag. SmartHandle AX kan koble Brug kun de batterier, der er specificeret i de tekni- ...
- Seite 79 3. Produktspecifikke sikkerhedsanvisninger Digital SmartHandle AX Stationary installation Beskadigelse på grund af fejltilslutning Den tyske sprogversion er den originale brugsanvisning. Andre sprog (udkast på kontraktsproget) er oversæt- Dette produkt indeholder elektroniske komponenter, telser af de originale instruktioner. som kan blive beskadiget på grund af fejltilslutning af spændingskilden.
- Seite 80 4. Leveringsomfang Digital SmartHandle AX Stationary installation SmartHandle AX med selvlåsende paniklås 2. Sæt boreskabelonen på firkanten. SmartHandle AX tilbyder kun fuld funktionalitet med en selvlåsende paniklås. 3. Juster boreskabelonen lodret ved hjælp af den på- 1. Kombiner SmartHandle AX med en selvlåsende trykte skala.
- Seite 81 8. Programmering af beslag Digital SmartHandle AX Stationary installation 4. For X: Afkort gevindstængerne og firkanten med en 8. På samme tid hægtes fjederpladens tapper ind i egnet sav. holderen på det indvendige håndtag. 9. Tryk fjederpladens bøjle ned. 8. Programmering af beslag Programmér beslaget før montering.
- Seite 82 10. Afmontering af beslag Digital SmartHandle AX Stationary installation 11. Udskiftning af batterier BEMÆRK BEMÆRK Før blindcylinderen med skruetrækker i hullet Især ved tykke døre er det svært at placere blindecylin- Funktionsfejl på grund af dårlig kontakt eller anden deren korrekt.
- Seite 83 12. Tekniske data Digital SmartHandle AX Stationary installation 12. Tekniske data 14. Hjælp og flere oplysninger Temperaturområde Infomateriale/dokumenter -25 °C til +50 °C (drift) https://www.simons-voss.com/dk/dokumenter.html Batteritype 4× CR2450 (3V) https://www.smartintego.com/int/home/infocenter/ Murata documentation Batteriproducent Varta Overensstemmelseserklæringer Panasonic https://www.simons-voss.com/dk/certifikater.html...
- Seite 84 Innehållsförteckning Digital SmartHandle AX Stationary installation Innehållsförteckning Avsedd användning.......... 85 Allmänna säkerhetsanvisningar ...... 85 Produktspecifika säkerhetsanvisningar .... 86 Leveransomfång ............ 87 Uppbyggnad .............. 87 Förbereda dörr (borrschablon) ...... 87 För dörrtjocklek X: Förbereda gängstänger och fyrkant ................ 88 Programmera handtag.......... 88 Montera handtag ............ 88 10.
- Seite 85 1. Avsedd användning Digital SmartHandle AX Stationary installation 1. Avsedd användning Svälj inte batteriet. Risk för brännskador på grund av farliga ämnen. Produkterna i SmartHandle AX-serien gäller Den här produkten innehåller litiumknappcellsbatteri- elektroniska dörrhandtag. Med hjälp av ett behörigt er. Om man råkar svälja ett knappcellsbatteri kan all- identifikationsmedium kan man aktivera SmartHandle varliga inre brännskador uppstå...
- Seite 86 3. Produktspecifika säkerhetsanvisningar Digital SmartHandle AX Stationary installation Skada på grund av aggressiva rengöringsmedel Funktionsstörningar på grund av dålig dålig kontakt eller annan urladdning Ytan på den här produkten kan skadas om olämpliga rengöringsmedel används. För små / kontaminerade kontaktytor eller olika urlad- dade batterier kan leda till funktionsstörningar.
- Seite 87 4. Leveransomfång Digital SmartHandle AX Stationary installation Förlust av exakt handtagsstyrning Adaptersats 7 mm-fyrkant Hos instickslås med klämhylsa kan monteringen vara Adapterhylsa 8,5 mm-fyrkant trög. Adapterhylsa 10 mm-fyrkant Bearbeta inte klämhylsan mekaniskt. Handtaget förlorar då sin exakta styrning.
- Seite 88 7. För dörrtjocklek X: Förbereda gängstänger och fyrkant Digital SmartHandle AX Stationary installation 7. För dörrtjocklek X: Förbereda 4. För 7 mm-fyrkant: Sätt i adapterhylsan i fyrkants- fästet så att ursparningen är vänd mot stoppskru- gängstänger och fyrkant ven. Såg finns.
- Seite 89 10. Demontera handtag Digital SmartHandle AX Stationary installation 10. Demontera handtag Ø fästhål instickslås Adapterhylsor 5,5 mm–6,3 mm Inga adapterhylsor 1,5 mm sexkantsnyckel finns. ü 6,4 mm–7,3 mm 6,4 mm 1. Demontera handtaget i omvänd ordningsföljd jäm- 7,4 mm–8,7 mm 7,4 mm fört med montering. 2. Sätt i en 1,5 mm-insexnyckel i hålet på fyrkantsfäs- ≥ 8,8 mm...
- Seite 90 12. Tekniska data Digital SmartHandle AX Stationary installation 7. Sätt i de nya batterierna så att pluspolerna vidrör 2014/53/EU -RED- varandra (typ CR2450). eller för Storbritannien: Förenade kungarikets lag 2017 nr 1206 -Radioutrustning- 8. Sätt tillbaka batteriklämman igen. 2011/65/EU -RoHS- ...
- Seite 91 14. Hjälp och ytterligare information Digital SmartHandle AX Stationary installation 91 / 92...
- Seite 92 © 2024, SimonsVoss Technologies GmbH, Unterföhring All rights are reserved. Text, images and diagrams are protected under copyright law. The content of this document must not be copied, distributed or modified. You can find more information on our website. Subject to technical changes. SimonsVoss and MobileKey are registered brands belonging to SimonsVoss.
