Simons Voss Technologies SmartHandle AX Handbuch Seite 72

SmartHandle AX SmartIntego
(Handbuch)

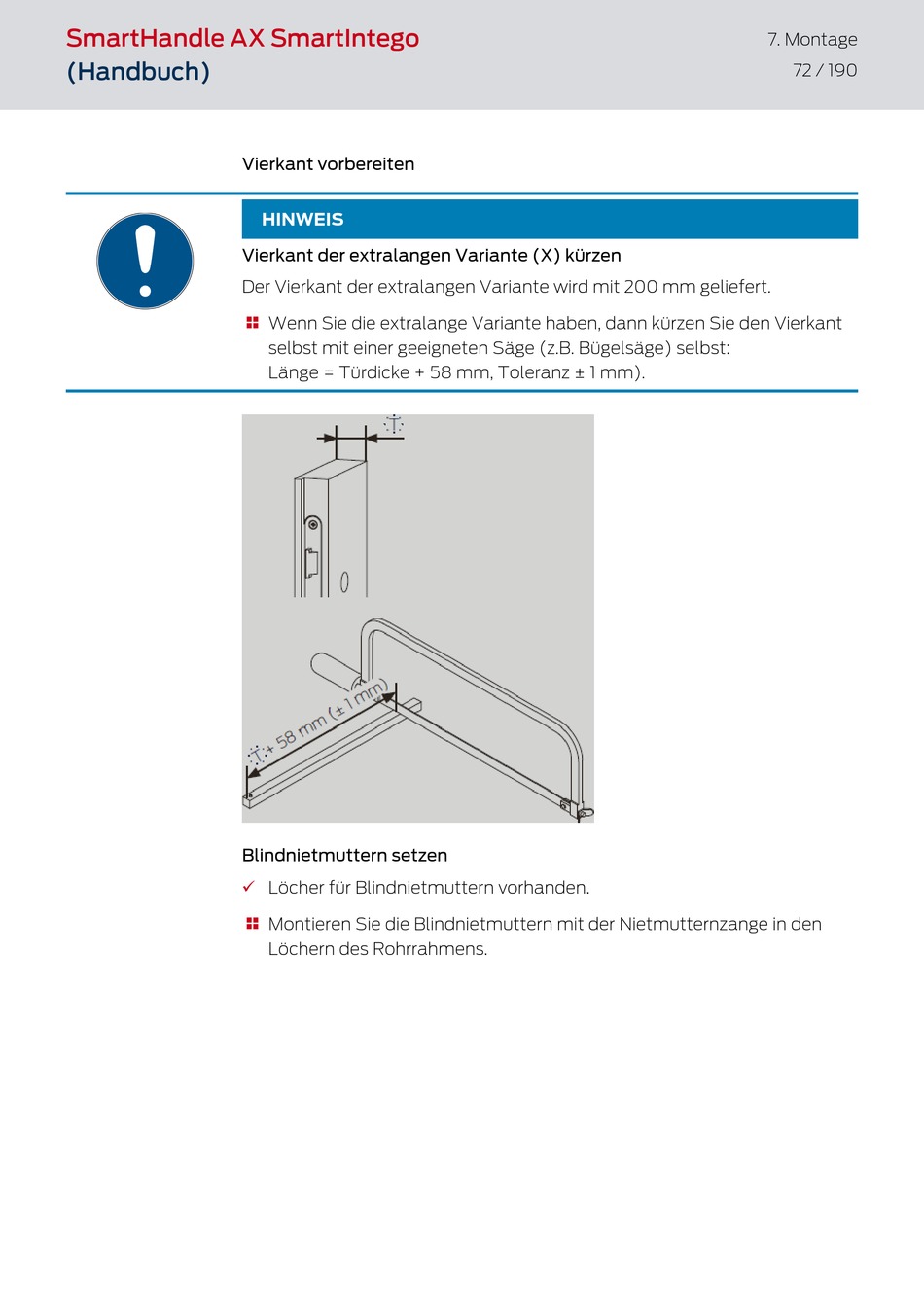

Vierkant vorbereiten
HINWEIS
Vierkant der extralangen Variante (X) kürzen
Der Vierkant der extralangen Variante wird mit 200 mm geliefert.
Wenn Sie die extralange Variante haben, dann kürzen Sie den Vierkant

selbst mit einer geeigneten Säge (z.B. Bügelsäge) selbst:
Länge = Türdicke + 58 mm, Toleranz ± 1 mm).
Blindnietmuttern setzen
ü Löcher für Blindnietmuttern vorhanden.
Montieren Sie die Blindnietmuttern mit der Nietmutternzange in den

Löchern des Rohrrahmens.
7. Montage
72 / 190
