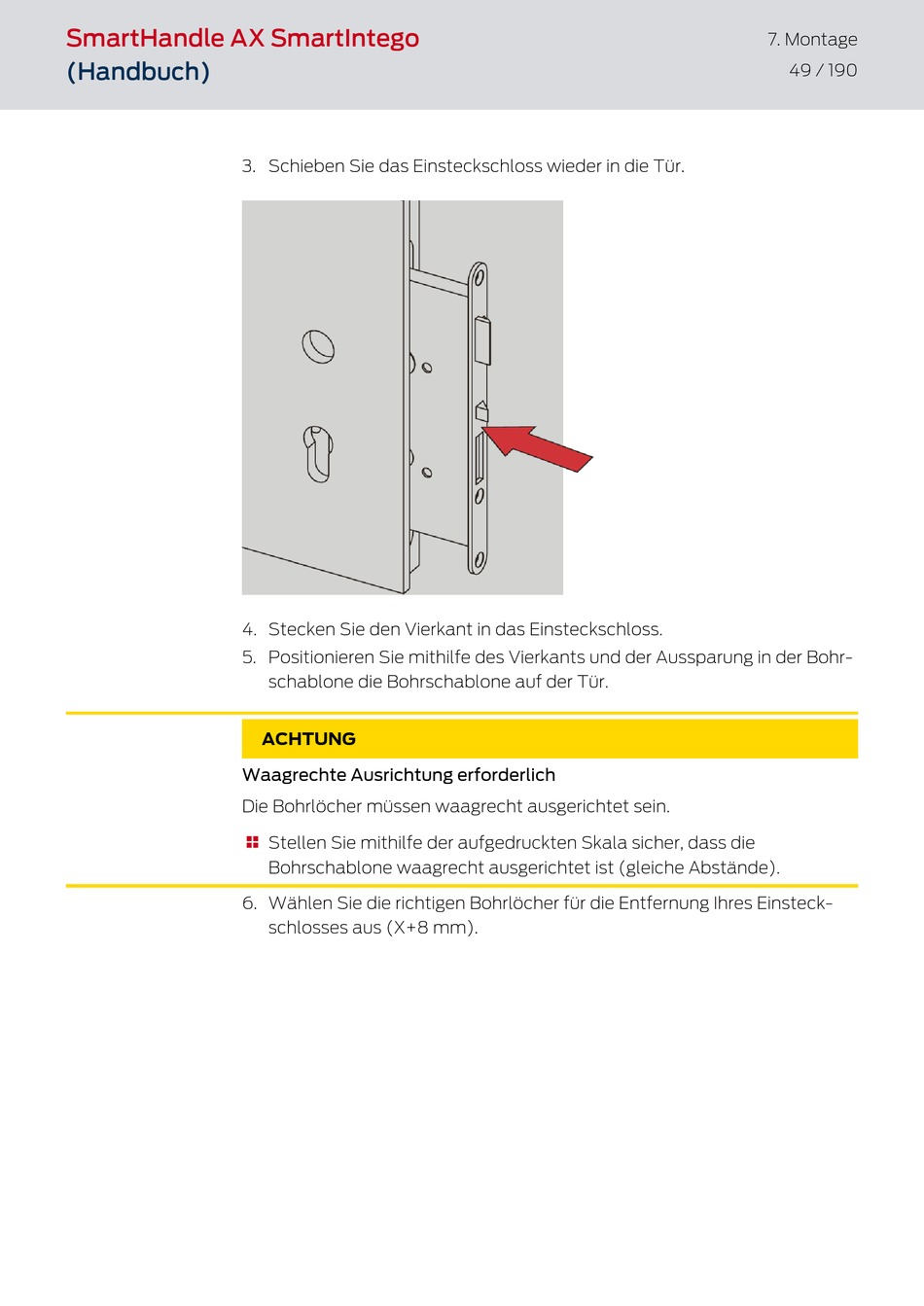

3. Schieben Sie das Einsteckschloss wieder in die Tür.
4. Stecken Sie den Vierkant in das Einsteckschloss.
5. Positionieren Sie mithilfe des Vierkants und der Aussparung in der Bohr-
schablone die Bohrschablone auf der Tür.
ACHTUNG
Waagrechte Ausrichtung erforderlich
Die Bohrlöcher müssen waagrecht ausgerichtet sein.
Stellen Sie mithilfe der aufgedruckten Skala sicher, dass die

Bohrschablone waagrecht ausgerichtet ist (gleiche Abstände).
6. Wählen Sie die richtigen Bohrlöcher für die Entfernung Ihres Einsteck-
schlosses aus (X+8 mm).
