Baugruppe montieren

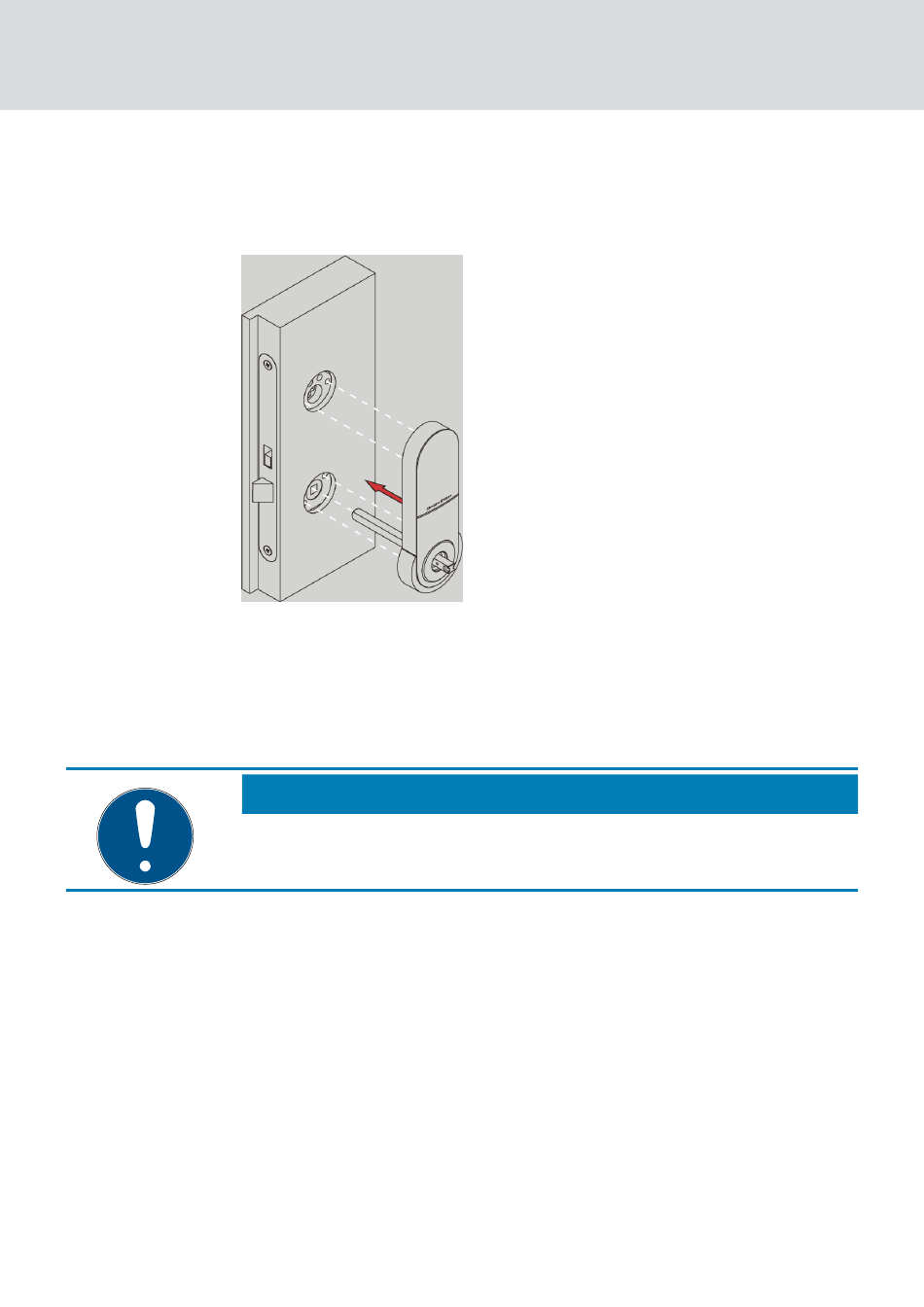

1. Schieben Sie die Baugruppe mit dem Vierkant von der Außenseite in die
Tür.
2. Setzen Sie auf der anderen Seite die Rosettenbasis für die Zylinderöff-
nung auf die Tür auf.
3. Schrauben Sie die Rosettenbasis mit den L1-Schrauben fest (MO:
Schrauben Sie die Komplettrosette mit den L1-Schrauben fest)(PH2,
Drehmoment: 1,1 Nm).
HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann stecken Sie die Adapter-
hülse auf die freie Seite des Vierkants auf.
