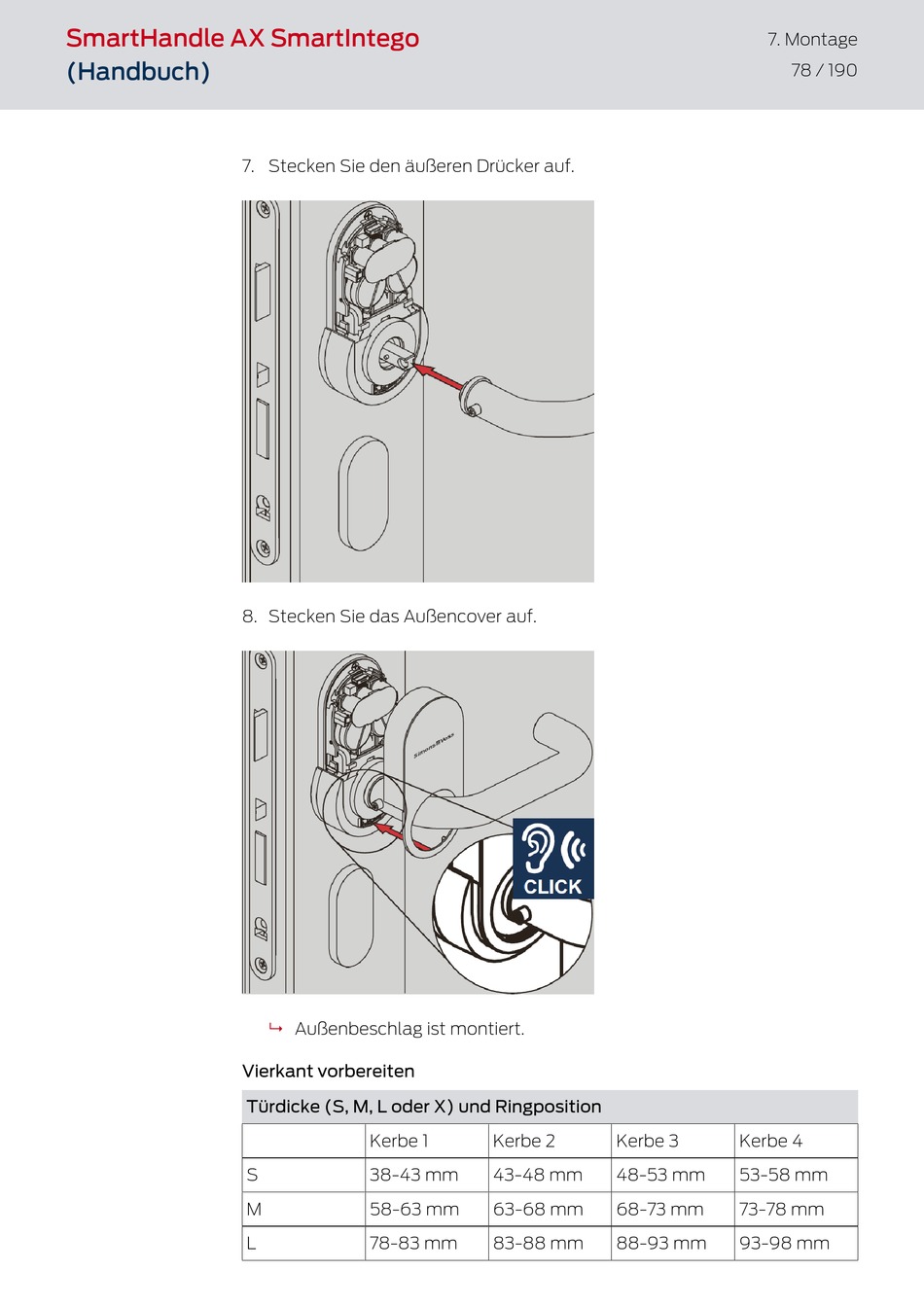

7. Stecken Sie den äußeren Drücker auf.
8. Stecken Sie das Außencover auf.
9 Außenbeschlag ist montiert.
Vierkant vorbereiten
Türdicke (S, M, L oder X) und Ringposition
Kerbe 1
S 38-43 mm
M 58-63 mm
L 78-83 mm
Kerbe 2 Kerbe 3
43-48 mm 48-53 mm
63-68 mm 68-73 mm
83-88 mm 88-93 mm
7. Montage
78 / 190
Kerbe 4
53-58 mm
73-78 mm
93-98 mm
