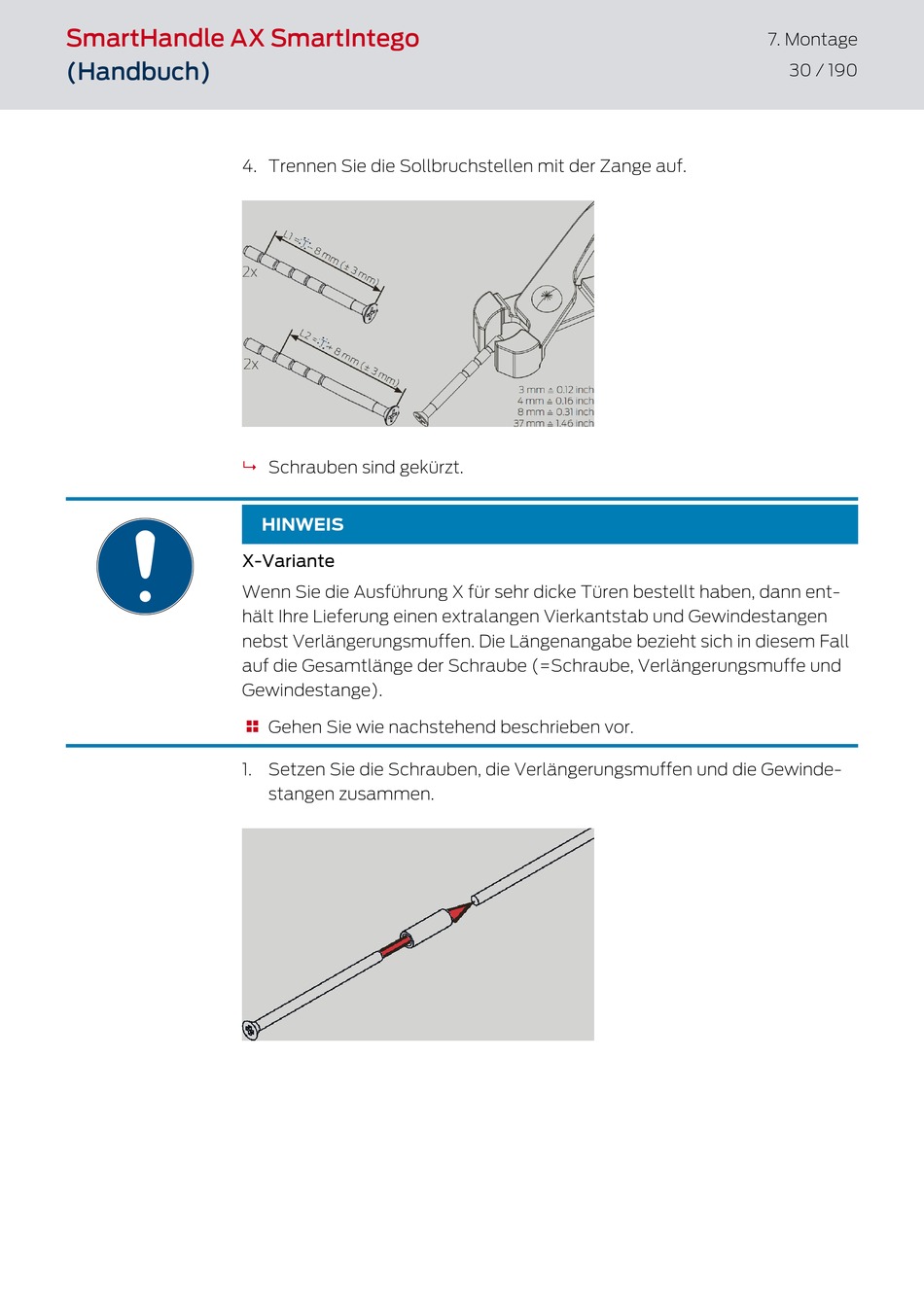

4. Trennen Sie die Sollbruchstellen mit der Zange auf.
9 Schrauben sind gekürzt.
HINWEIS
X-Variante
Wenn Sie die Ausführung X für sehr dicke Türen bestellt haben, dann ent-
hält Ihre Lieferung einen extralangen Vierkantstab und Gewindestangen
nebst Verlängerungsmuffen. Die Längenangabe bezieht sich in diesem Fall
auf die Gesamtlänge der Schraube (=Schraube, Verlängerungsmuffe und
Gewindestange).
Gehen Sie wie nachstehend beschrieben vor.

1. Setzen Sie die Schrauben, die Verlängerungsmuffen und die Gewinde-
stangen zusammen.
