SmartHandle AX SmartIntego
(Handbuch)
Vierkant > 8 mm
Das SI.SmartHandle AX wird mit 8 mm-Vierkant geliefert. Wenn die Aufnahme des Einsteck-
schlosses größer als 8 mm ist, dann hat der Vierkant Spiel.
1. Verdicken Sie den Vierkant mit der Aufsteckhülse.
2. Schlagen Sie mit einem Hammer und einem Körner vorsichtig eine Delle in die montierte
Aufsteckhülse.
Die Aufsteckhülse sitzt formschlüssig auf dem Vierkant und verrutscht nicht so leicht.
9

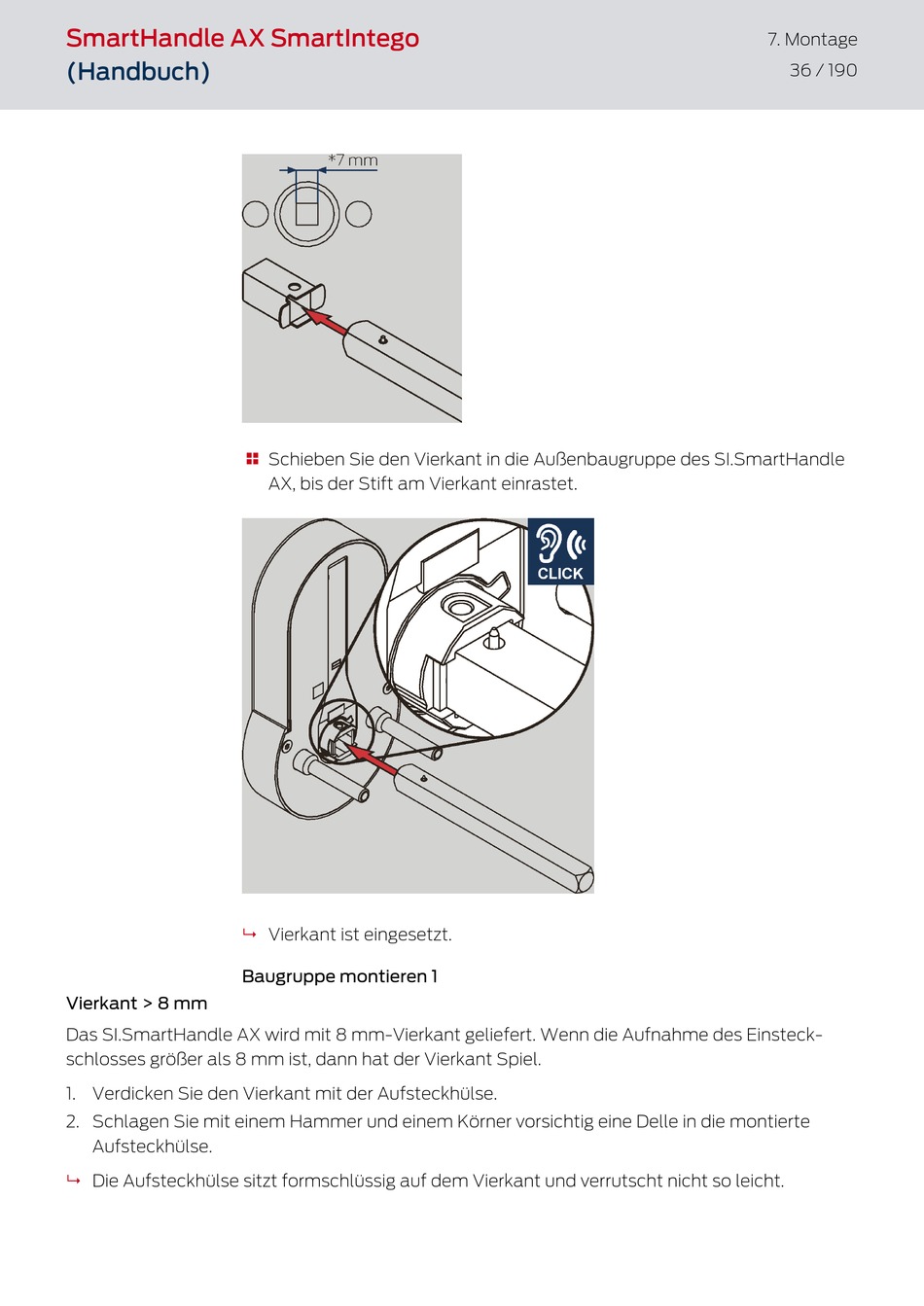

Schieben Sie den Vierkant in die Außenbaugruppe des SI.SmartHandle

AX, bis der Stift am Vierkant einrastet.
9 Vierkant ist eingesetzt.
Baugruppe montieren 1
7. Montage
36 / 190
