SmartHandle AX SmartIntego
(Handbuch)
PH-2-Schraubendreher

1,5-mm-Sechskantschlüssel

Beschläge entfernen
1. Demontieren Sie ggfs. elektronische Zylinder.
2. Schrauben Sie die Madenschrauben beider Drücker heraus.
3. Hebeln Sie ggfs. die Rosettenabdeckungen mit einem Schlitzschrau-
bendreher ab.
4. Nehmen Sie ggfs. die Rosettenabdeckungen ab.
5. Schrauben Sie ggfs. die Rosettenbasen ab.
6. Hebeln Sie die Abdeckung des Innendrückers mit einem Schlitzschrau-
bendreher ab.
7. Schrauben Sie die Schrauben der Basis des Innendrückers heraus.
8. Ziehen Sie den Innendrücker ab.
9. Ziehen Sie die Baugruppe mit dem Vierkant heraus.
9 SI.SmartHandle AX ist aus der Tür entfernt.
10. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
Vierkant ist entfernt.
9
Drücker von Baugruppe entfernen

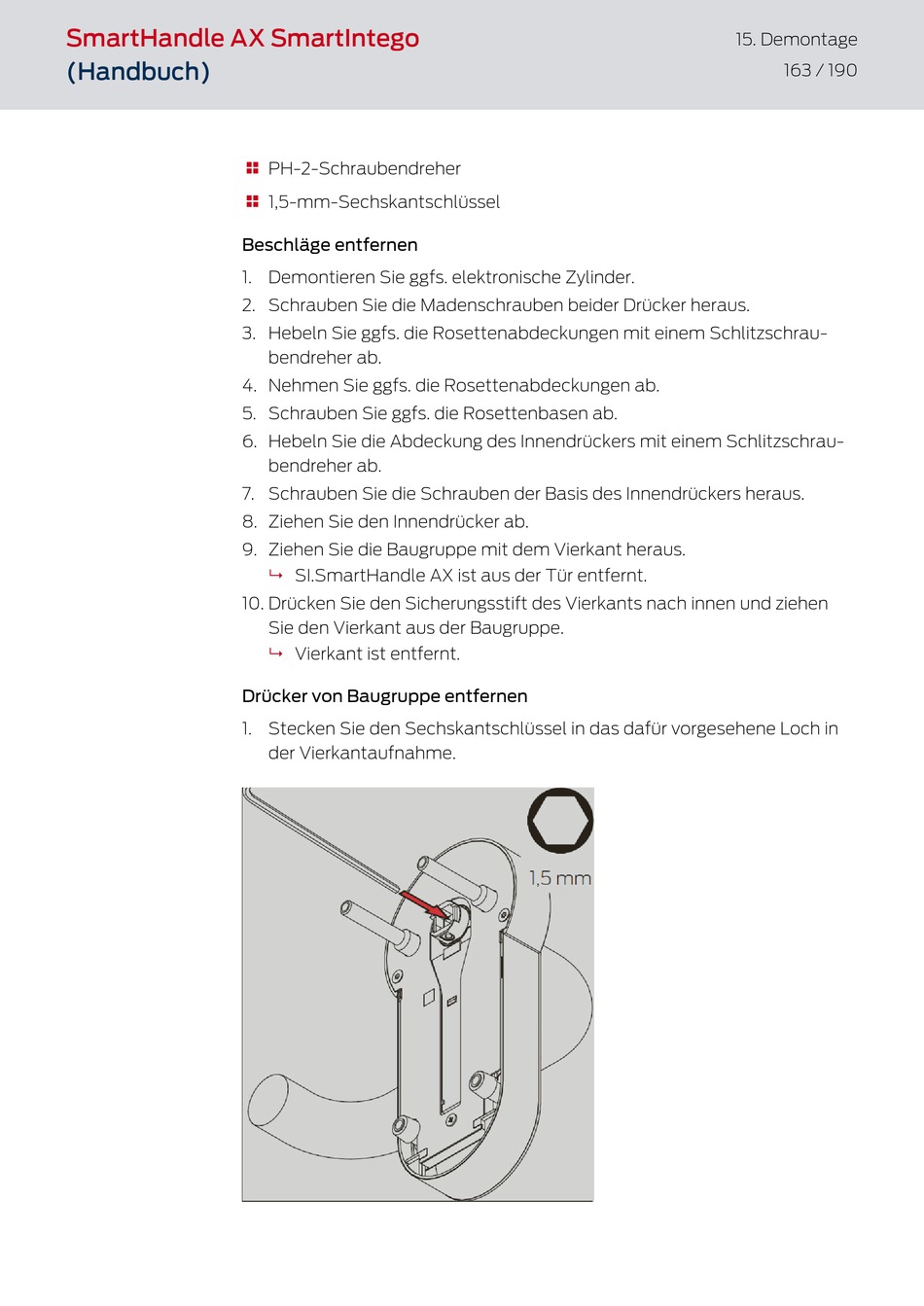

1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehene Loch in
der Vierkantaufnahme.
15. Demontage
