SmartHandle AX SmartIntego
(Handbuch)
7-mm-Vierkant
Der 7-mm-Vierkant passt nur mit einer Adapterhülse (bei der 7-mm-Variante im Lieferumfang)
in die 8-mm-Aufnahme des Innendrückers des SI.SmartHandle AX.
Stecken Sie vor der Montage die Adapterhülse auf die freie Seite des Vierkants auf.


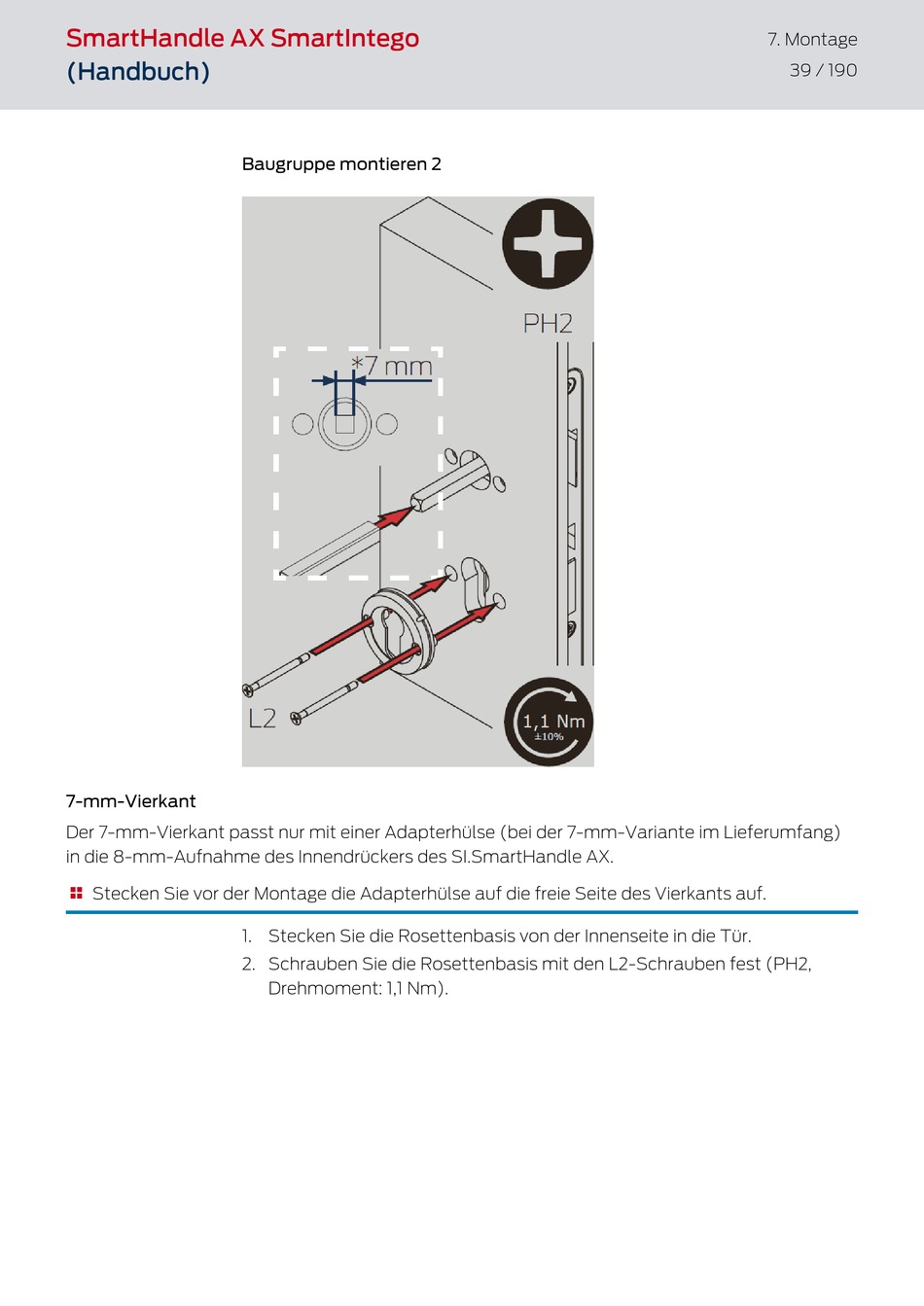

Baugruppe montieren 2
1. Stecken Sie die Rosettenbasis von der Innenseite in die Tür.
2. Schrauben Sie die Rosettenbasis mit den L2-Schrauben fest (PH2,
Drehmoment: 1,1 Nm).
7. Montage
