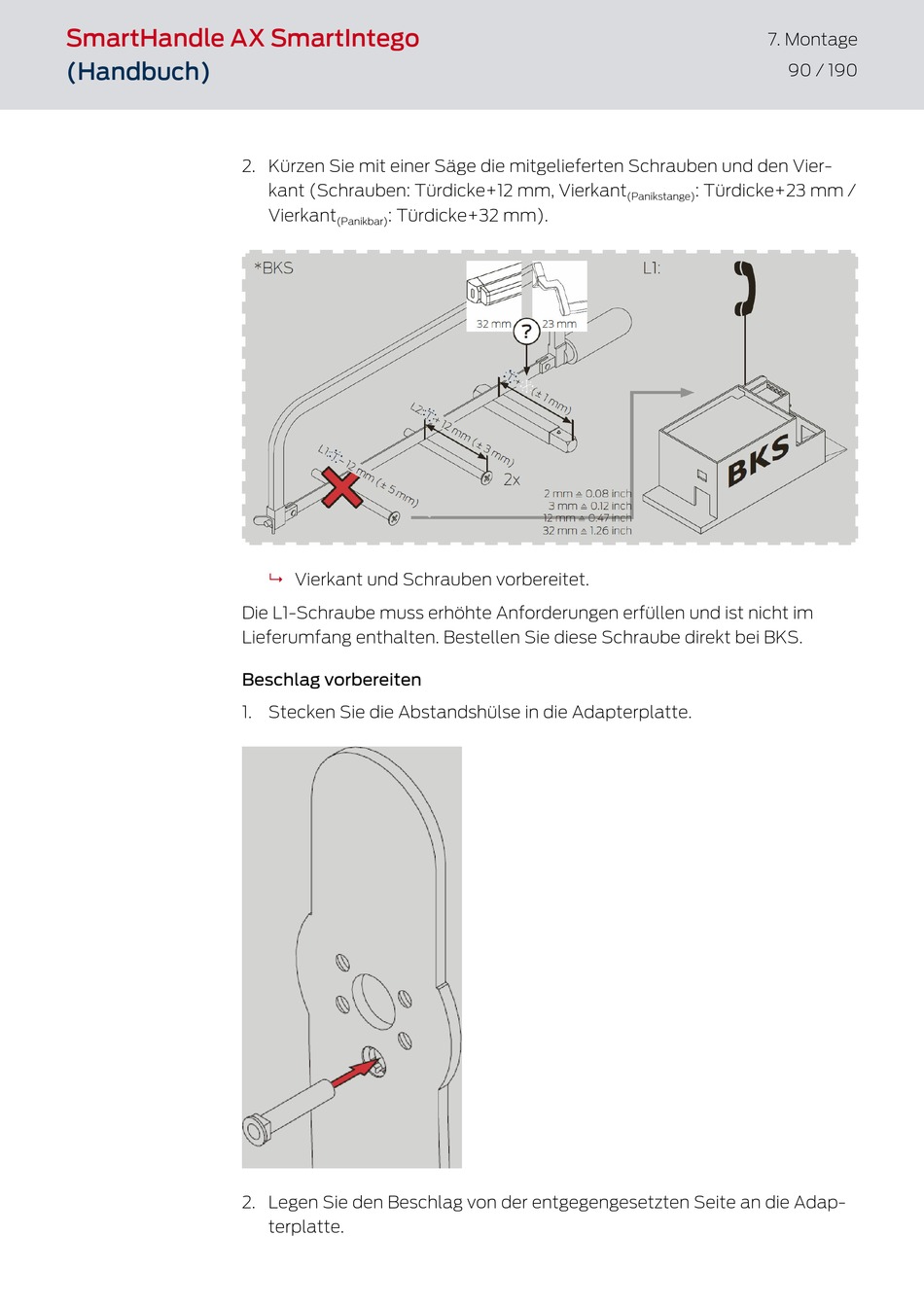

Simons Voss Technologies SmartHandle AX Handbuch Seite 90

SmartHandle AX SmartIntego
(Handbuch)
2. Kürzen Sie mit einer Säge die mitgelieferten Schrauben und den Vier-
kant (Schrauben: Türdicke+12 mm, Vierkant
Vierkant : Türdicke+32 mm).
(Panikbar)
9 Vierkant und Schrauben vorbereitet.
Die L1-Schraube muss erhöhte Anforderungen erfüllen und ist nicht im
Lieferumfang enthalten. Bestellen Sie diese Schraube direkt bei BKS.
Beschlag vorbereiten
1. Stecken Sie die Abstandshülse in die Adapterplatte.
2. Legen Sie den Beschlag von der entgegengesetzten Seite an die Adap-
terplatte.
7. Montage
90 / 190
: Türdicke+23 mm /
(Panikstange)
