SmartHandle AX SmartIntego
(Handbuch)

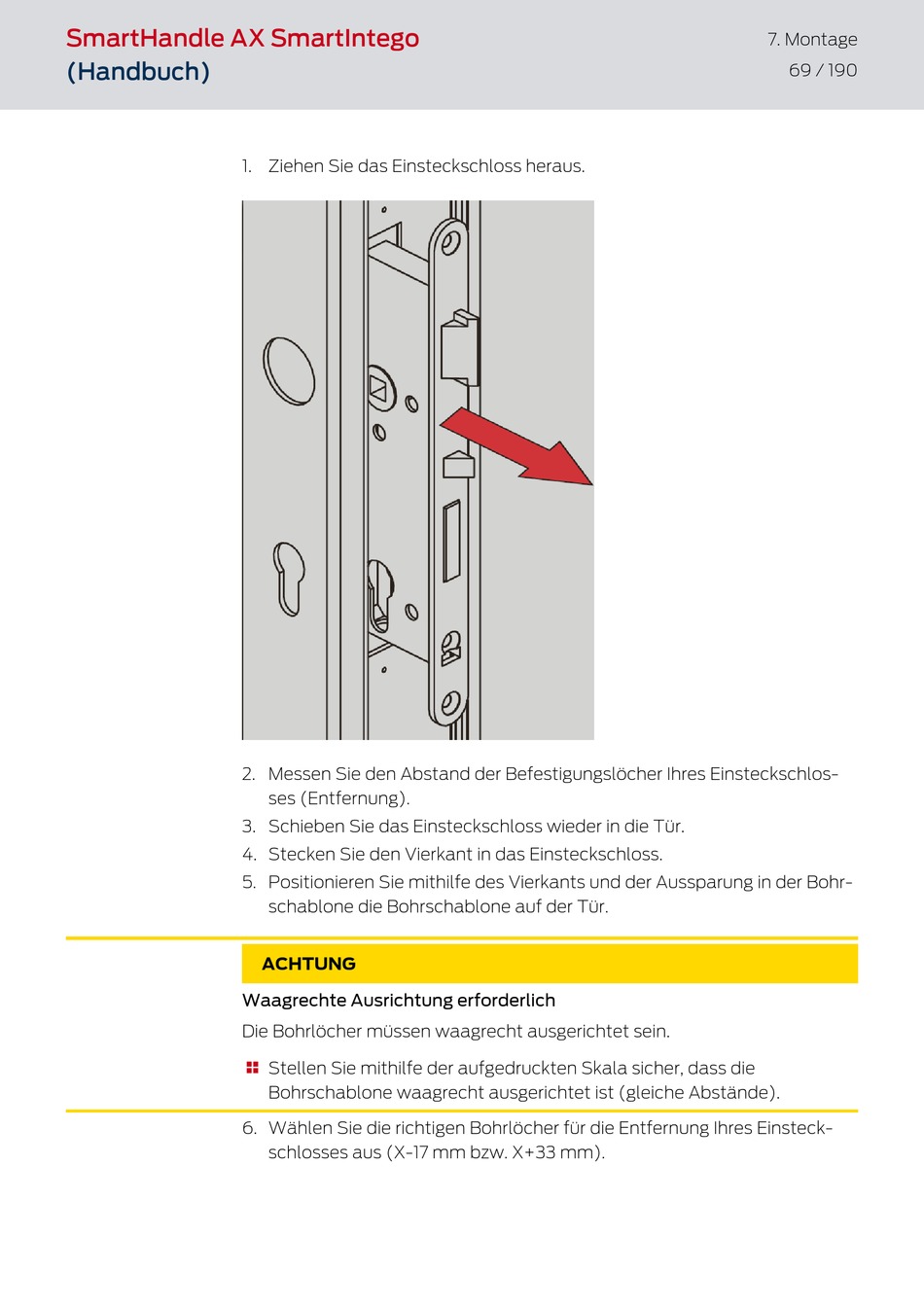

1. Ziehen Sie das Einsteckschloss heraus.
2. Messen Sie den Abstand der Befestigungslöcher Ihres Einsteckschlos-
ses (Entfernung).
3. Schieben Sie das Einsteckschloss wieder in die Tür.
4. Stecken Sie den Vierkant in das Einsteckschloss.
5. Positionieren Sie mithilfe des Vierkants und der Aussparung in der Bohr-
schablone die Bohrschablone auf der Tür.
ACHTUNG
Waagrechte Ausrichtung erforderlich
Die Bohrlöcher müssen waagrecht ausgerichtet sein.
Stellen Sie mithilfe der aufgedruckten Skala sicher, dass die

Bohrschablone waagrecht ausgerichtet ist (gleiche Abstände).
6. Wählen Sie die richtigen Bohrlöcher für die Entfernung Ihres Einsteck-
schlosses aus (X-17 mm bzw. X+33 mm).
7. Montage
69 / 190
