SmartHandle AX SmartIntego
(Handbuch)
Vierkant > 8 mm
Das SI.SmartHandle AX wird mit 8 mm-Vierkant geliefert. Wenn die Aufnahme des Einsteck-
schlosses größer als 8 mm ist, dann hat der Vierkant Spiel.
1. Verdicken Sie den Vierkant mit der Aufsteckhülse.
2. Schlagen Sie mit einem Hammer und einem Körner vorsichtig eine Delle in die montierte
Aufsteckhülse.
9 Die Aufsteckhülse sitzt formschlüssig auf dem Vierkant und verrutscht nicht so leicht.

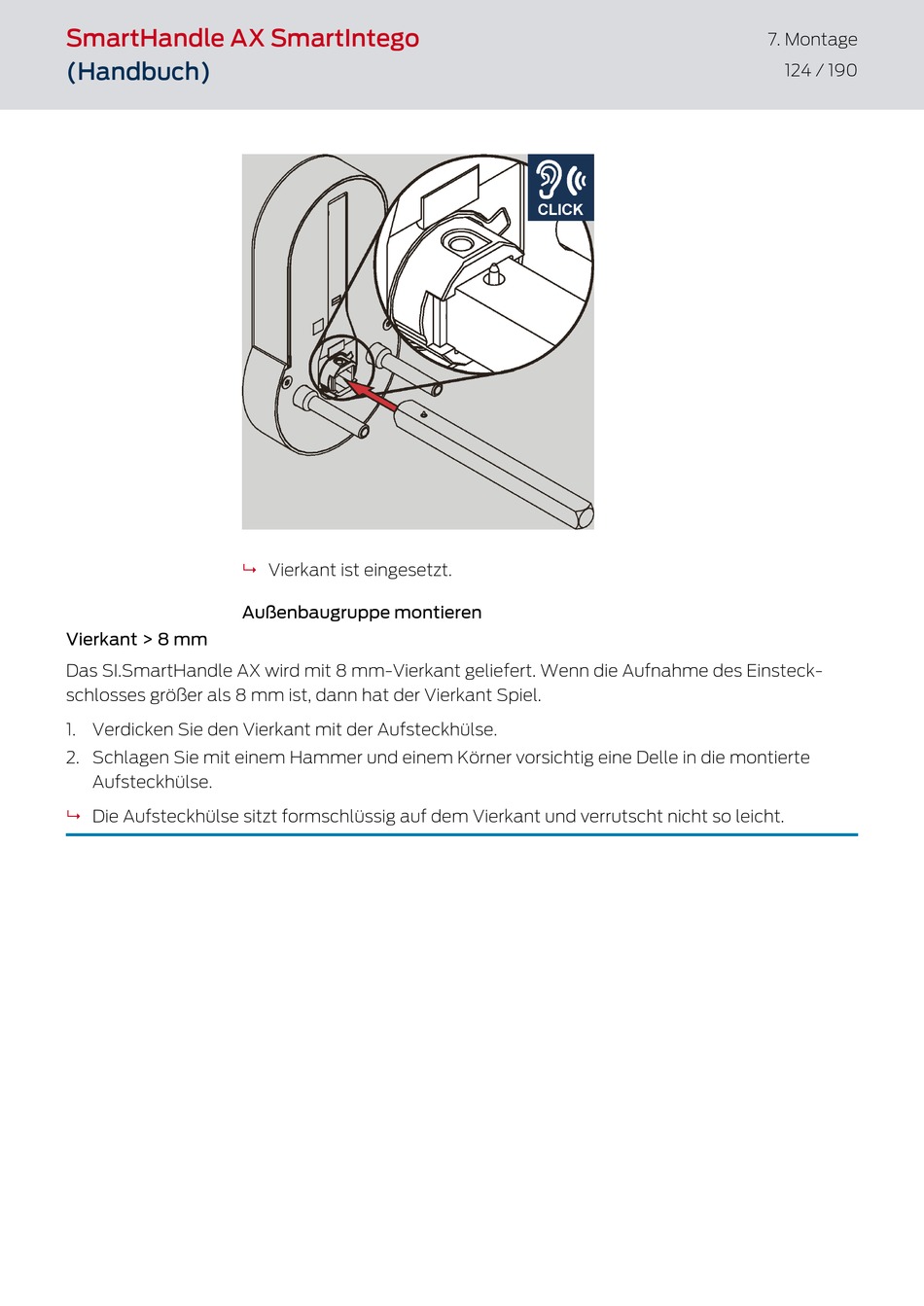

Vierkant ist eingesetzt.
9
Außenbaugruppe montieren
7. Montage
124 / 190
