Simons Voss Technologies SmartHandle AX Handbuch Seite 41

SmartHandle AX SmartIntego
(Handbuch)

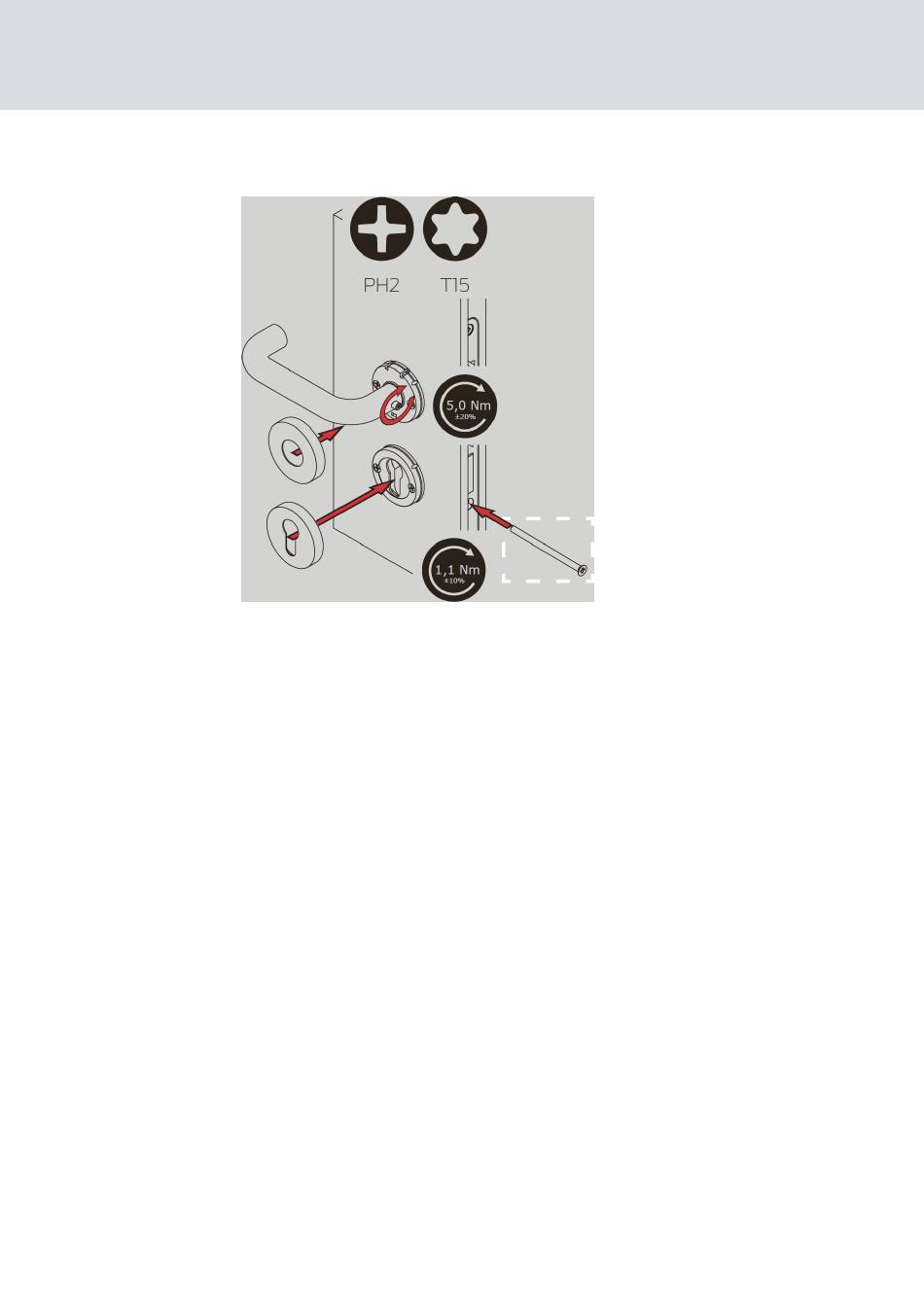

Baugruppe montieren 4
1. Schrauben Sie den Blindzylinder fest (PH2, Drehmoment: 1,1 Nm).
2. Schrauben Sie die Madenschraube des Innendrückers fest (T15, Dreh-
moment: 5,0 Nm).
3. Stecken Sie die Blende auf die Basis des Innendrückers auf, bis sie ein-
rastet (Aussparung in der Blende passt auf Nase der Basis).
4. Stecken Sie die Rosettenblende auf die innere Rosettenbasis auf, bis sie
einrastet (Aussparung in der Blende passt auf Nase der Rosettenbasis).
7. Montage
41 / 190
