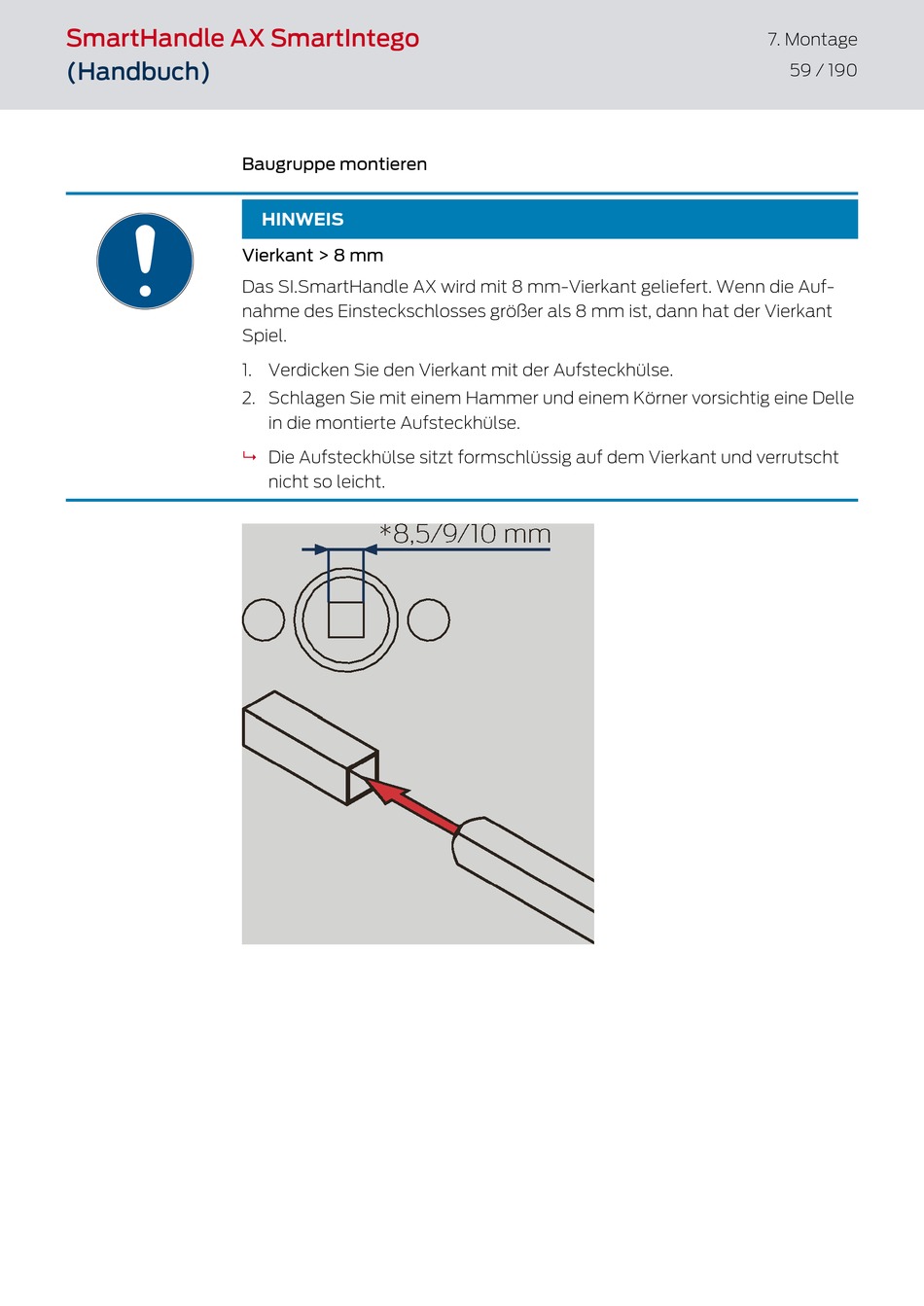

Baugruppe montieren
HINWEIS
Vierkant > 8 mm
Das SI.SmartHandle AX wird mit 8 mm-Vierkant geliefert. Wenn die Auf-
nahme des Einsteckschlosses größer als 8 mm ist, dann hat der Vierkant
Spiel.
1. Verdicken Sie den Vierkant mit der Aufsteckhülse.
2. Schlagen Sie mit einem Hammer und einem Körner vorsichtig eine Delle
in die montierte Aufsteckhülse.
Die Aufsteckhülse sitzt formschlüssig auf dem Vierkant und verrutscht
9
nicht so leicht.
