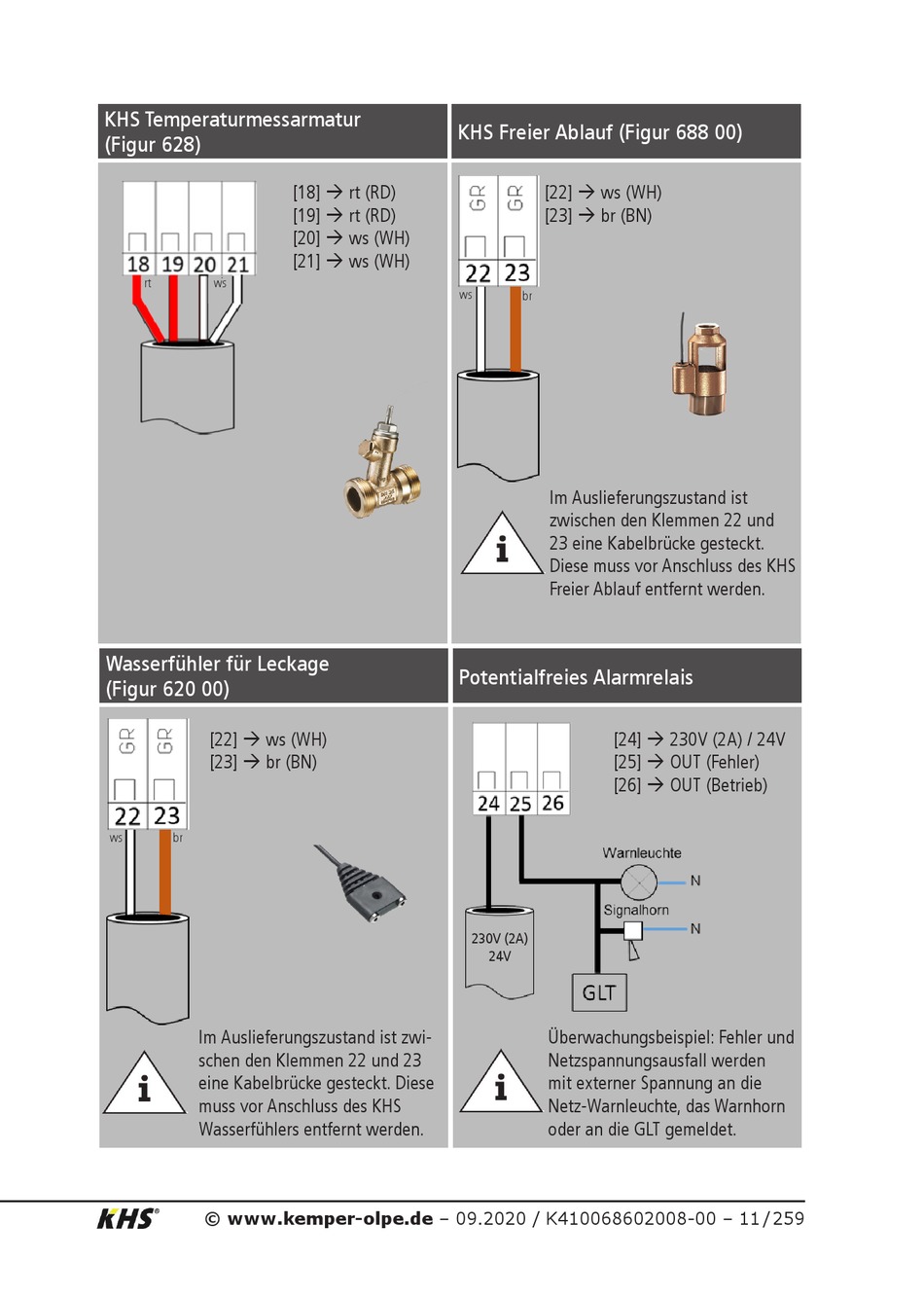

KHS Temperaturmessarmatur
(Figur 628)
rt ws
Wasserfühler für Leckage
(Figur 620 00)
[22]  ws (WH)
[23]  br (BN)
ws br
Im Auslieferungszustand ist zwi-
schen den Klemmen 22 und 23
eine Kabelbrücke gesteckt. Diese
muss vor Anschluss des KHS
Wasserfühlers entfernt werden.
© www.kemper-olpe.de – 09.2020 / K410068602008-00 – 11 / 259
KHS Freier Ablauf (Figur 688 00)
[18]  rt (RD)
[19]  rt (RD)
[20]  ws (WH)
[21]  ws (WH)
ws
Potentialfreies Alarmrelais
[22]  ws (WH)
[23]  br (BN)
br
Im Auslieferungszustand ist
zwischen den Klemmen 22 und
23 eine Kabelbrücke gesteckt.
Diese muss vor Anschluss des KHS
Freier Ablauf entfernt werden.
[24]  230V (2A) / 24V
[25]  OUT (Fehler)
[26]  OUT (Betrieb)
230V (2A)
24V
Überwachungsbeispiel: Fehler und
Netzspannungsausfall werden
mit externer Spannung an die
Netz-Warnleuchte, das Warnhorn
oder an die GLT gemeldet.
