Spannungsversorgung; Externer Eingang - Kemper KHS Mini MASTER 2.1 Montage- Und Bedienungsanleitung

DE DE
DE

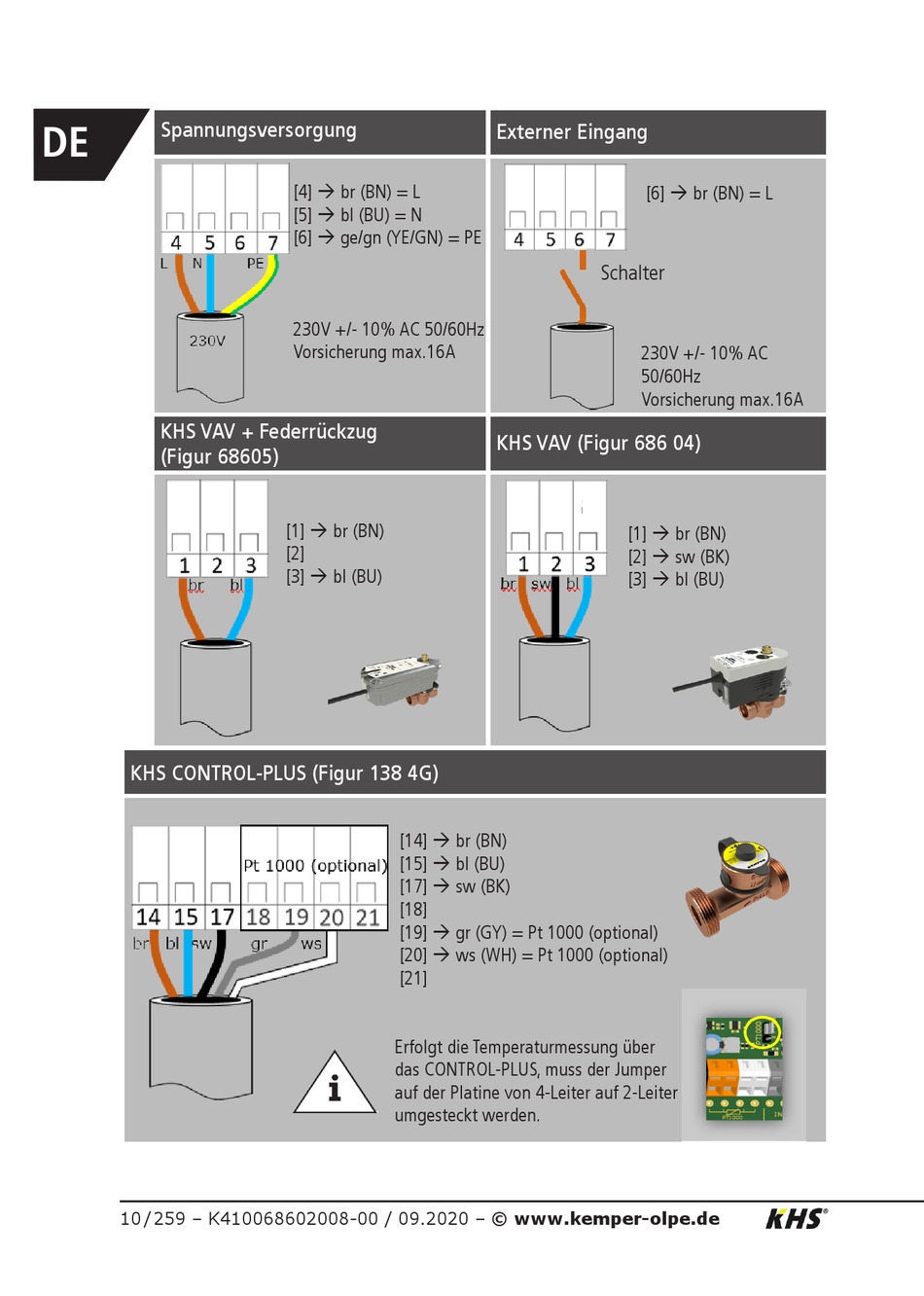

Spannungsversorgung

KHS VAV + Federrückzug
(Figur 68605)
KHS CONTROL-PLUS (Figur 138 4G)
10 / 259 – K410068602008-00 / 09.2020 – © www.kemper-olpe.de
[4]  br (BN) = L
[5]  bl (BU) = N
[6]  ge/gn (YE/GN) = PE
230V +/- 10% AC 50/60Hz
Vorsicherung max.16A
[1]  br (BN)
[2]
[3]  bl (BU)
[14]  br (BN)
[15]  bl (BU)
[17]  sw (BK)
[18]
[19]  gr (GY) = Pt 1000 (optional)
[20]  ws (WH) = Pt 1000 (optional)
[21]
Erfolgt die Temperaturmessung über
das CONTROL-PLUS, muss der Jumper
auf der Platine von 4-Leiter auf 2-Leiter
umgesteckt werden.

Externer Eingang

[6]  br (BN) = L
Schalter
230V +/- 10% AC
50/60Hz
Vorsicherung max.16A
KHS VAV (Figur 686 04)
[1]  br (BN)
[2]  sw (BK)
[3]  bl (BU)
