BeamControlSystem BCS PROFINET
10
PROFINET
10.1
Schnittstellenbeschreibung
Das BCS besitzt ein PROFINET-Interface. Damit das BCS in eine Linienstruktur eingefügt werden kann,
sind das Businterface als auch die Spannungsversorgung doppelt ausgeführt. Insgesamt existieren vier
Schnittstellen:
•
2 x PROFINET
•
2 x 24 V Spannungsversorgung (24 V ± 5 %, maximal 5 Ampere Stromaufnahme)
Die Daten sind in den Registern im Motorola-Format abgelegt. Das bedeutet, dass Highbytes zuerst ab-
gelegt sind und auf den nächsten Registern die niederwertigeren Bytes folgen.
10.2
Gerätestammdatei (GSDML-Datei)
Die GSDML-Datei für das BCS hat den Namen G S DML- V2. 3- PRI ME S - BCS - PN- 20150818. x m l und befin-
det sich auf dem mitgelieferten Datenträger. Abb. 10.1 zeigt die Einbindung der GSDML-Datei unter Step7.

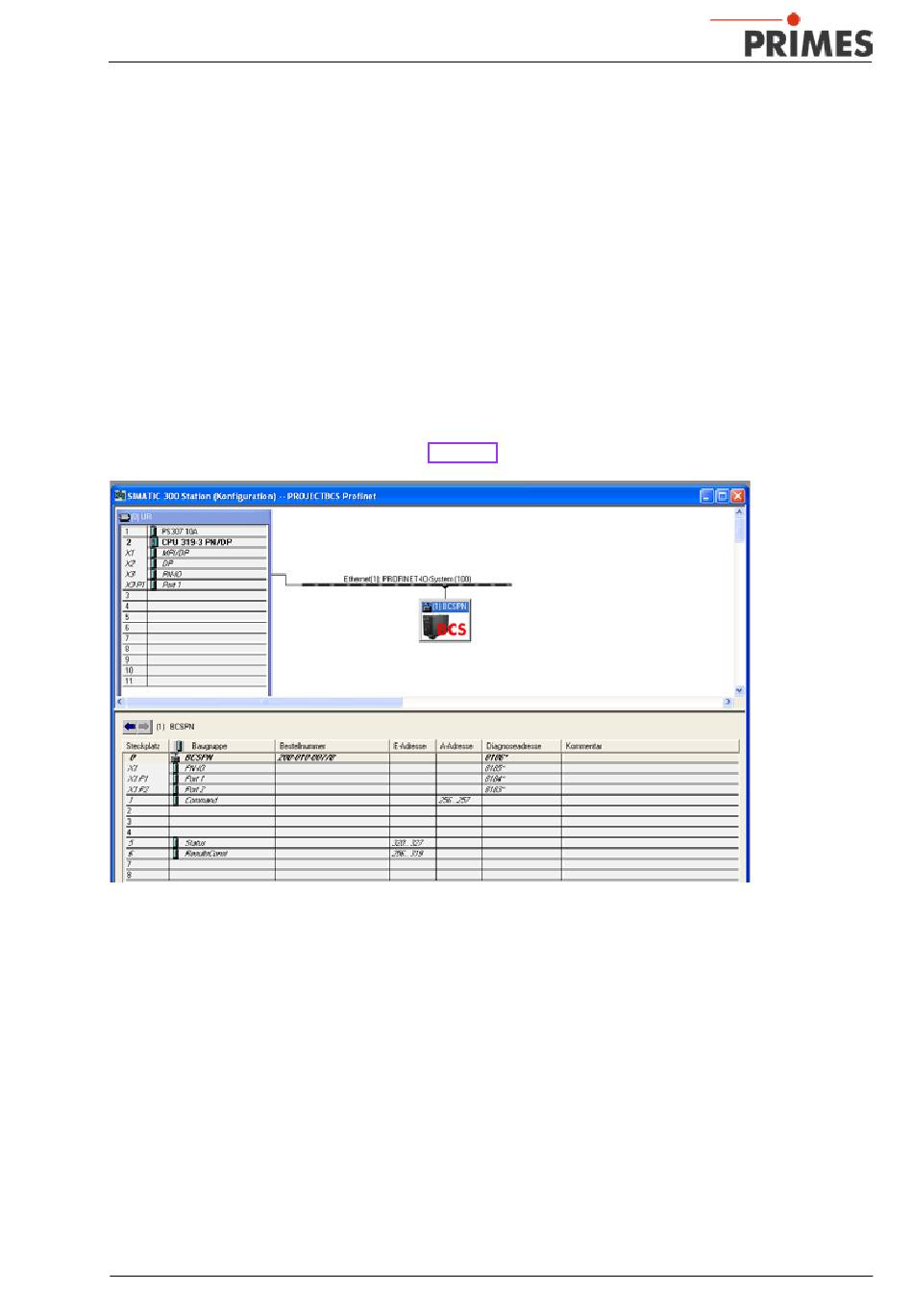

Abb. 10.1: Einbindung unter Step7
Revision 01/2018 DE
21
