BeamControlSystem BCS PROFINET
PROFINET

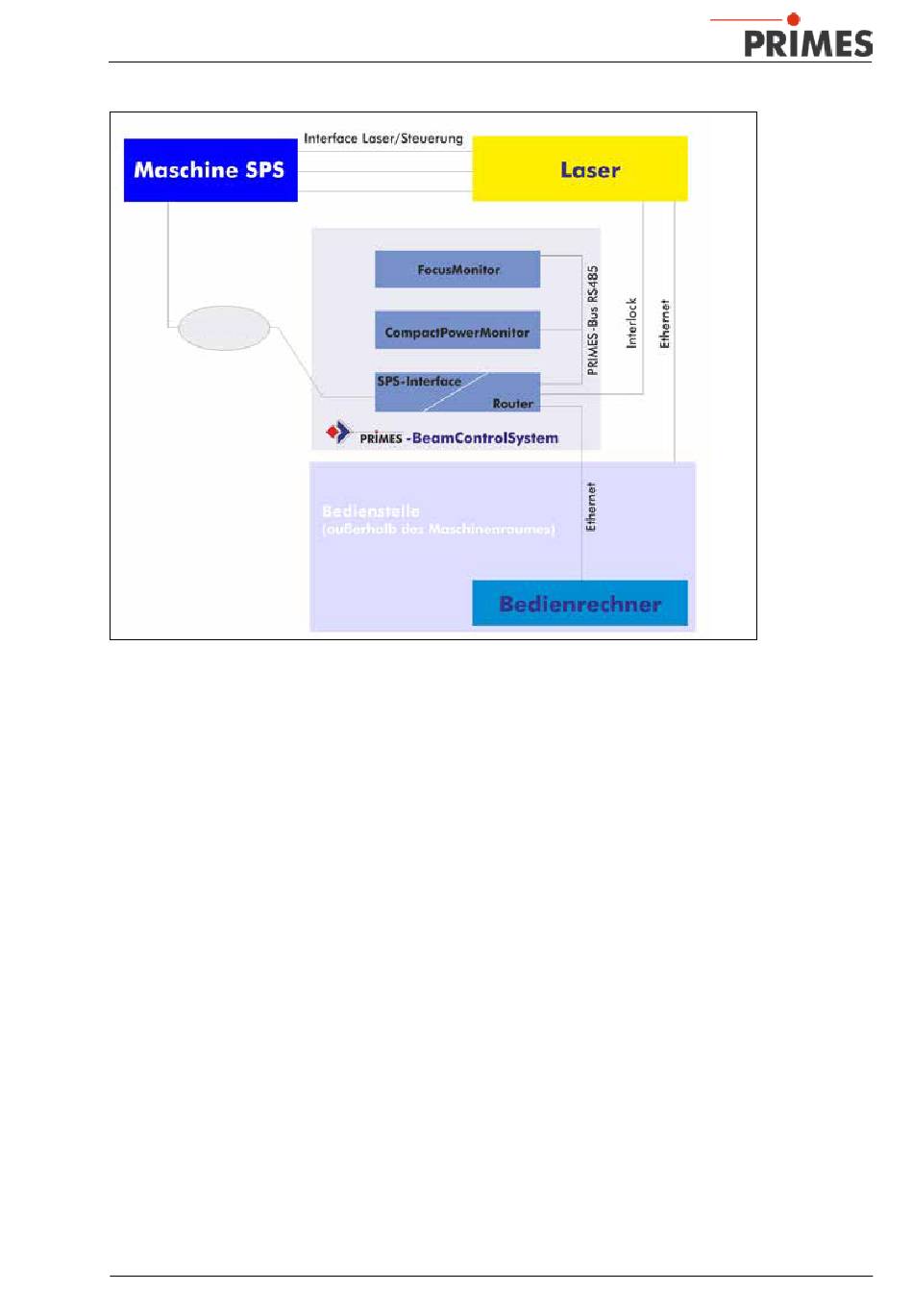

Abb. 5.2:
Prinzipbild zur elektrischen Integration des BCS
Die Messstation ist über vier elektrische Anschlüsse nach außen verbunden:
1. Über PROFINET mit der Anlage. Darüber erfolgen die Spannungsversorgung sowie die
Kommunikation zwischen dem BCS und der Anlagensteuerung.
2. Über Ethernet werden die Daten vom BCS zum Bedienrechner übertragen.
3. Der Interlocksignal-Anschluss zum Stopp des Lasers im Fehlerfall.
4. Eine weitere Verbindung bildet die 9-polige D-Sub-Buchse. Sie kann optional zur Kommunikation mit
dem Bedienrechner mittels RS485-RS232-Schnittstellenkonverter genutzt werden.
Für den Betrieb der Messstation ist der Anschluss von Kühlwasser sowie Pressluft notwendig.
