ANHANG D
D.4

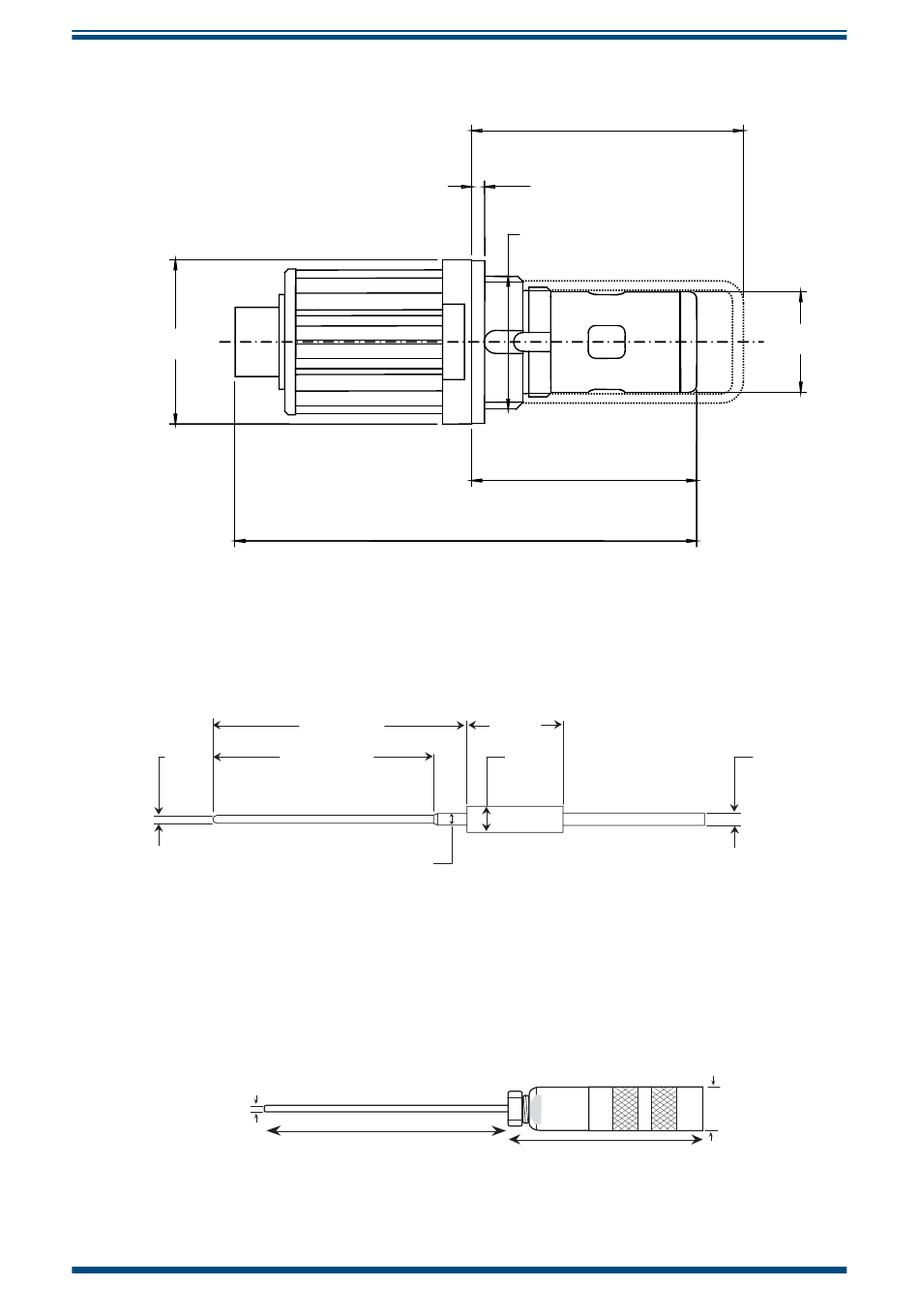

Abmessungen von Sensor und Fühler
Ø45mm
Ø1.77
(1,77")
Ø3mm
(0,11")
Ø3mm
(0,11")
Abmessungen des integrierten Remote-Temperaturfühlers
51
Bedienungsanleitung Optidew-Serie
126mm (4,96") (1 Stufig)
4.96 (1 Stage)
128mm (5,04") (2 Stufig)
5.04 (2 Stage)
Gesamtabmessungen des Sensors
76mm (2,99")
70mm (2,76")
Ø6mm
(0.23")
Abmessungen des Remote-Temperaturfühlers
63mm (2,48")
74mm (2,91")
2.91
it Sinterstahl- oder HDPE-Schutz
With Sintered or HDPE Guard
(optional)
(Optional)
3,6mm
(0,14")g
0.14
Dowty-Unterlegscheibel
Dowty Bonded Seal
M36x1,5-6g
M36X1.5-6g
61mm (2,40") (1 Stufig)
2.40 (1 Stage)
63mm (2,48") (2 Stufig)
2.48 (2 Stage)
37mm
(1,46")
Ø9,5mm
(0,3")
61mm
(2,40")
97430 Issue 1.2, Dezember 2017
Ø28mm
Ø1.10
(1,10")
Ø4.5mm
(0.17")
Cable
Diameter
Ø18,5mm
(0,72")
