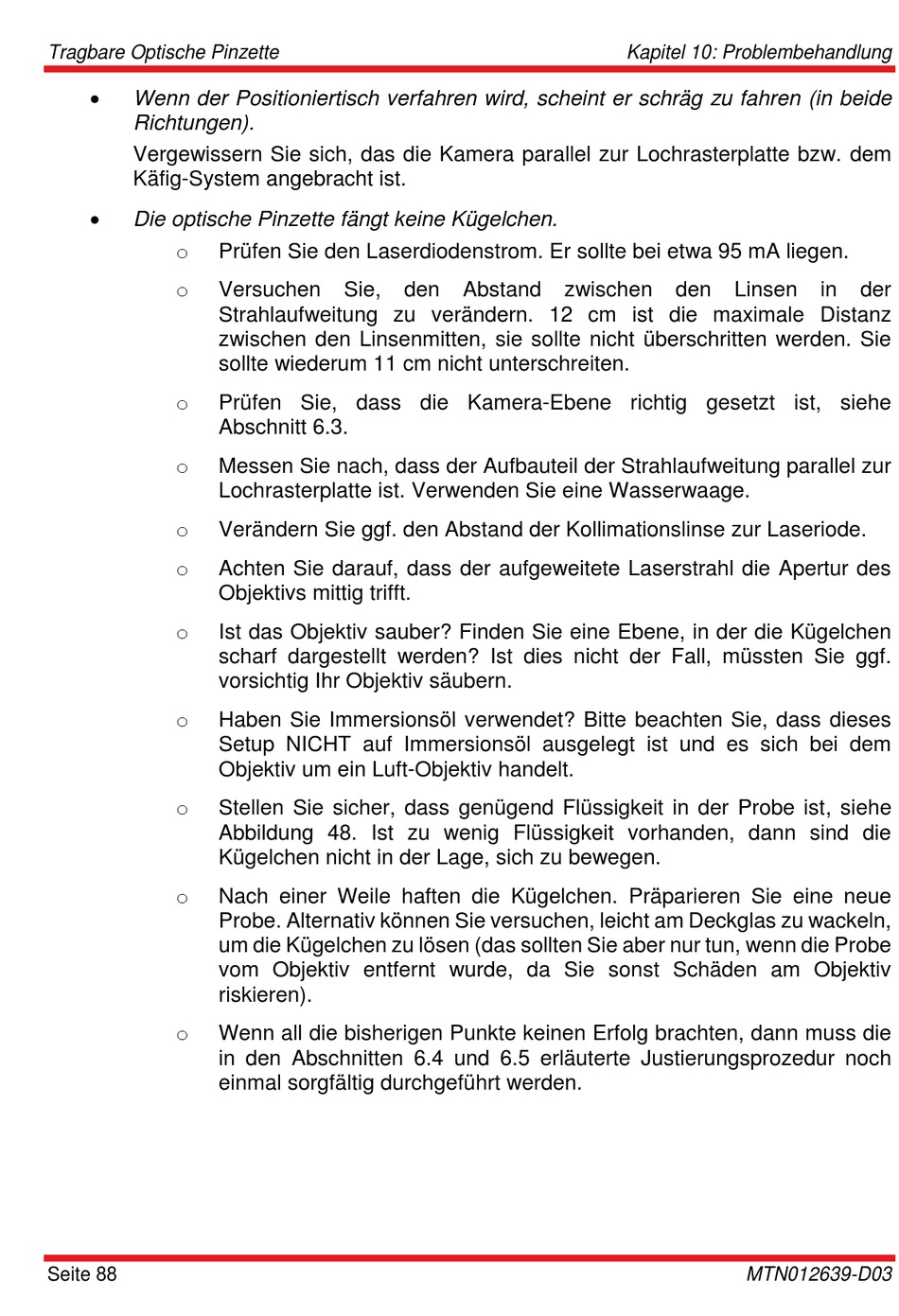

Tragbare Optische Pinzette
Wenn der Positioniertisch verfahren wird, scheint er schräg zu fahren (in beide
Richtungen).
Vergewissern Sie sich, das die Kamera parallel zur Lochrasterplatte bzw. dem
Käfig-System angebracht ist.
Die optische Pinzette fängt keine Kügelchen.
o
o
o
o
o
o
o
o
o
o
o
Seite 88
Prüfen Sie den Laserdiodenstrom. Er sollte bei etwa 95 mA liegen.
Versuchen
Sie,
Strahlaufweitung zu verändern. 12 cm ist die maximale Distanz
zwischen den Linsenmitten, sie sollte nicht überschritten werden. Sie
sollte wiederum 11 cm nicht unterschreiten.
Prüfen Sie, dass die Kamera-Ebene richtig gesetzt ist, siehe
Abschnitt 6.3.
Messen Sie nach, dass der Aufbauteil der Strahlaufweitung parallel zur
Lochrasterplatte ist. Verwenden Sie eine Wasserwaage.
Verändern Sie ggf. den Abstand der Kollimationslinse zur Laseriode.
Achten Sie darauf, dass der aufgeweitete Laserstrahl die Apertur des
Objektivs mittig trifft.
Ist das Objektiv sauber? Finden Sie eine Ebene, in der die Kügelchen
scharf dargestellt werden? Ist dies nicht der Fall, müssten Sie ggf.
vorsichtig Ihr Objektiv säubern.
Haben Sie Immersionsöl verwendet? Bitte beachten Sie, dass dieses
Setup NICHT auf Immersionsöl ausgelegt ist und es sich bei dem
Objektiv um ein Luft-Objektiv handelt.
Stellen Sie sicher, dass genügend Flüssigkeit in der Probe ist, siehe
Abbildung 48. Ist zu wenig Flüssigkeit vorhanden, dann sind die
Kügelchen nicht in der Lage, sich zu bewegen.
Nach einer Weile haften die Kügelchen. Präparieren Sie eine neue
Probe. Alternativ können Sie versuchen, leicht am Deckglas zu wackeln,
um die Kügelchen zu lösen (das sollten Sie aber nur tun, wenn die Probe
vom Objektiv entfernt wurde, da Sie sonst Schäden am Objektiv
riskieren).
Wenn all die bisherigen Punkte keinen Erfolg brachten, dann muss die
in den Abschnitten 6.4 und 6.5 erläuterte Justierungsprozedur noch
einmal sorgfältig durchgeführt werden.
den
Abstand
zwischen
Kapitel 10: Problembehandlung
den
Linsen
MTN012639-D03
