Tragbare Optische Pinzette
Kapitel 6: Aufbau und Justierung
6.1.3. Mikroskop
Schrauben Sie zuerst den gedämpften DP14A(/M) Ø1.5" Post auf die Lochrasterplatte.
Verwenden Sie hierfür vier 1/4"-20, 3/4" (M6 x 20 mm) Schrauben an den Positionen, die
in Abbildung 10 gezeigt sind. Im Folgenden werden wieder zunächst die einzelnen Teile
zusammengebaut, bevor sie dann zum Mikroskop kombiniert werden.
Strahlteiler
Der BS022 Strahlteiler wird im CCM1-4ER(/M) Gehäuse montiert. Öffnen Sie dieses
zunächst, indem Sie die seitlichen, schwarzen Schrauben entfernen und dann das Oberteil
des Gehäuses abziehen. Schrauben Sie die silbernen Schrauben am Innenteil fast ganz
heraus und entnehmen Sie den Strahlteiler seiner Verpackung.

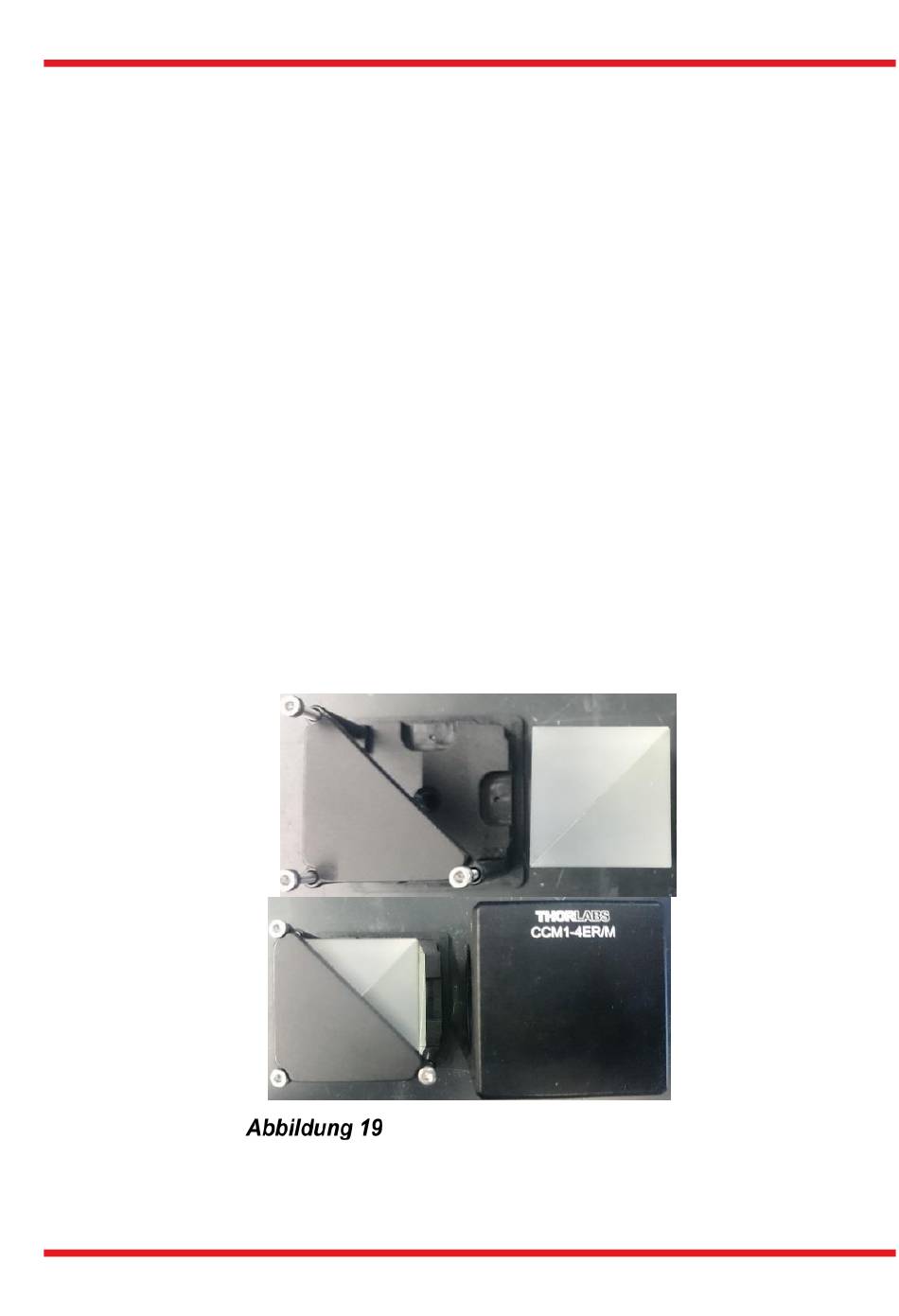

Legen Sie den Innenteil des Gehäuses in der in Abbildung 19 gezeigten Orientierung auf
den Tisch, mit dem dreieckigen Struktur unten links. Legen Sie weiterhin den Strahlteiler
wie in Abbildung 19 gezeigt daneben. Vergewissern Sie sich, dass die Orientierung
stimmt, d.h. dass die Beschriftung („BS022" und drei Pfeiler) nicht sichtbar ist und die
Strahlteilerfläche von unten links nach oben rechts verläuft. Bauen Sie den
Strahlteilerwürfel in dieser Orientierung gerade in den Innenteil des Gehäuses ein und
fixieren Sie ihn mittels der silbernen Schrauben der dreieckigen Struktur.
Setzen Sie nun das Gehäuseoberteil in der Orientierung aus Abbildung 19 wieder auf und
schrauben Sie die schwarzen Schrauben wieder ein. Schrauben Sie danach vier ER05 an
die Oberseite des Strahlteilergehäuses und vier ER1.5 an dessen Unterseite, vgl.
Abbildung 21. Entfernen Sie die noch herausragenden Madenschrauben (oben und
unten). Verschließen Sie die linke Öffnung des CCM1-4ER(/M) mit einer SM1CP2-Kappe.
Montage des Strahlteilerwürfels
Seite 34
MTN012639-D03
