Tragbare Optische Pinzette
Kapitel 6: Aufbau und Justierung
Objektiv-Einheit

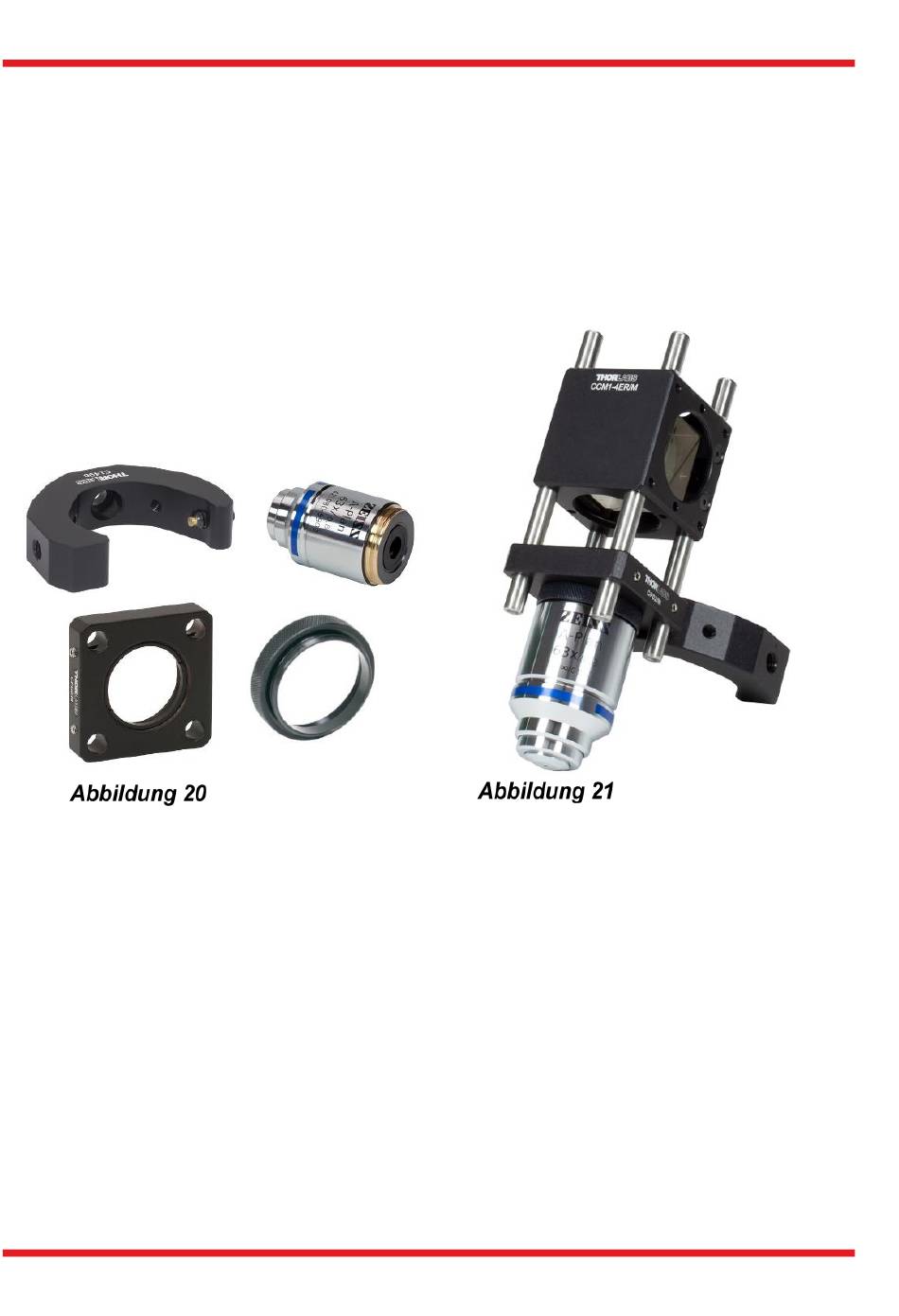

Abbildung 20 zeigt die Komponenten, die für den Aufbau der Objektiv-Einheit benötigt
werden. Entfernen Sie zunächst den Haltering im CP02(/M) Halter. Schrauben Sie dann
das Objektiv mittels des SM1A17 an den CP02(/M). Anschließend wird der Halter an den
C1498(/M) Haltearm geschraubt – verwenden Sie dafür einen SD1 Counterbore Adapter
"
und eine 8-32, 1/2
(M4 x 12 mm) Schraube. Achten Sie darauf, den SD1 nicht mit einer
dünnen M4 Unterlegscheibe zu verwechseln. Weiterhin sollte die Beschriftung des
C1498(/M) nach oben zeigen. Achten Sie darauf, die Unterseite des Objektivs nicht mit
blanken Fingern zu berühren, um Verschmutzungen zu vermeiden.
Zusammengebautes
Komponenten für
Objektiv-Segment
Objektiv
Führen Sie jetzt den Objektiv-Halter über die Stangen unterhalb des Strahlteilers, etwa auf
halbe Höhe. Ziehen Sie die Halteschrauben an, sodass das Objektiv fest mit dem
Strahlteiler verbunden ist. Um die Funktion der optischen Pinzette nicht zu gefährden,
sollte das Objektiv sehr pfleglich behandelt werden. Insbesondere sollte es nicht einfach
mit der Optik nach unten auf dem Tisch liegen gelassen werden.
Rev B, 08. Juli 2019
Seite 35
