Tragbare Optische Pinzette Kapitel 6: Aufbau und Justierung

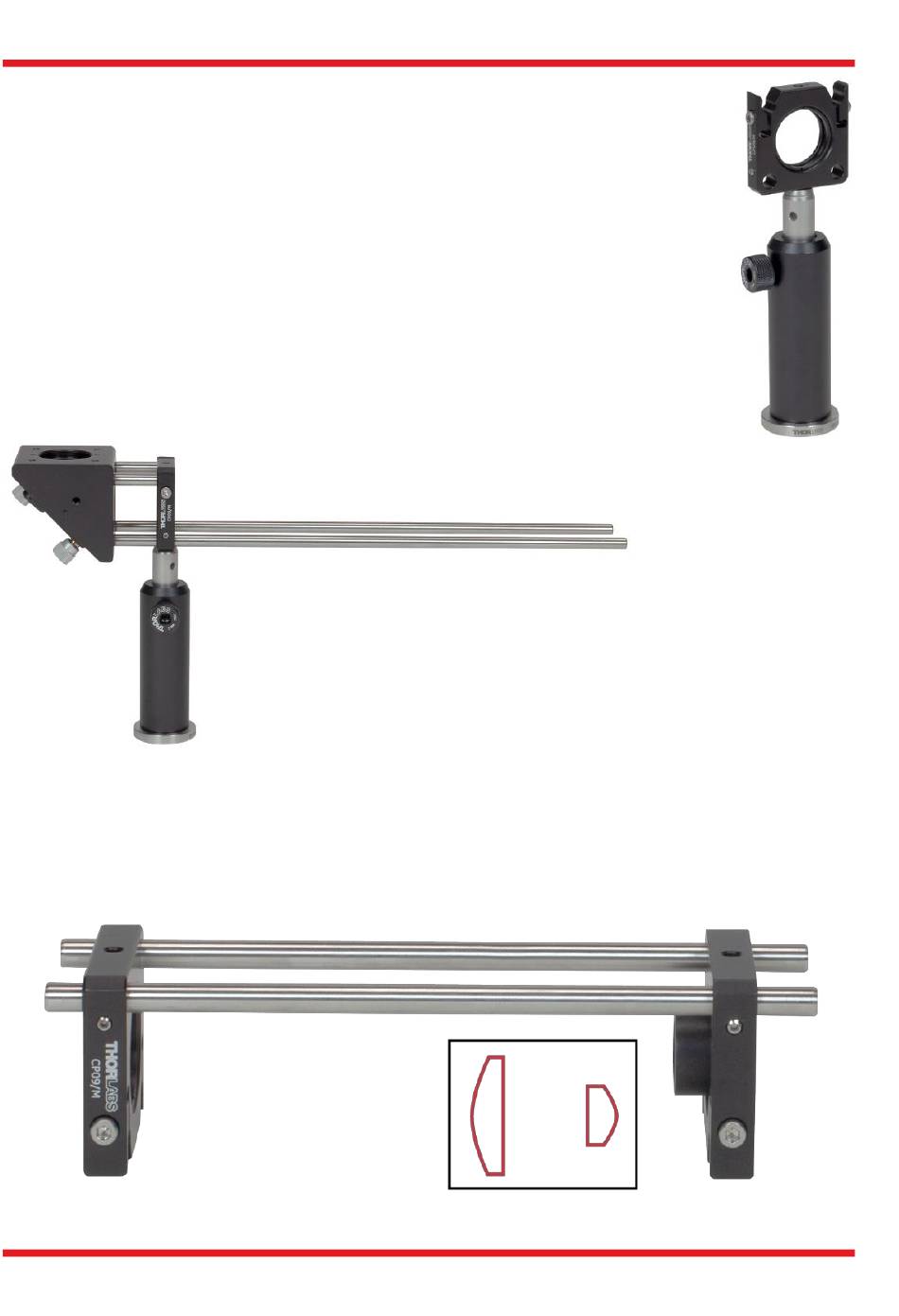

Schrauben Sie einen leeren CP09(/M) auf den TR3 (TR75/M) Stiel in der
Orientierung, die im Bild rechts zu sehen ist. Setzen Sie den Stiel dann in
den oben gebauten Stielhalter.
Lösen Sie nun die beiden kleinen Feststellschrauben des CP09(/M) und
schieben Sie zwei ER10 Stangen hindurch. Schrauben Sie diese dann an
die zwei unteren Gewinde des KCB1(/M), ebenso wie zwei ER1 an die
oberen. Entfernen Sie die Madenschrauben an den Stirnseiten der vier
eben befestigten Stangen. Schieben Sie den CP09(/M) so weit, dass die
ER1 Stangen die Hälfte des Klemm-Elements des CP09(/M) ausfüllen.
Schrauben Sie nun die Feststellschrauben des CP09(/M) mit einem
0.050" (1.3 mm) Sechskantschlüssel fest (also die zwei unteren
Schrauben). Das Ergebnis sollte wie im Bild unten aussehen.
Die Komponente zur Strahlaufweitung wird aufgebaut, indem man die oben montierten
Linsen (1) und (2) auf zwei ER6 Stangen schiebt. Entfernen Sie die Madenschrauben an
den Stirnseiten der Stangen. Prüfen Sie die Orientierung der Linsen und schrauben Sie
die Halter an den Stangen fest, wobei der Abstand zwischen den Linsenmitten etwa
12 cm betragen sollte.
Linsenorientierung
