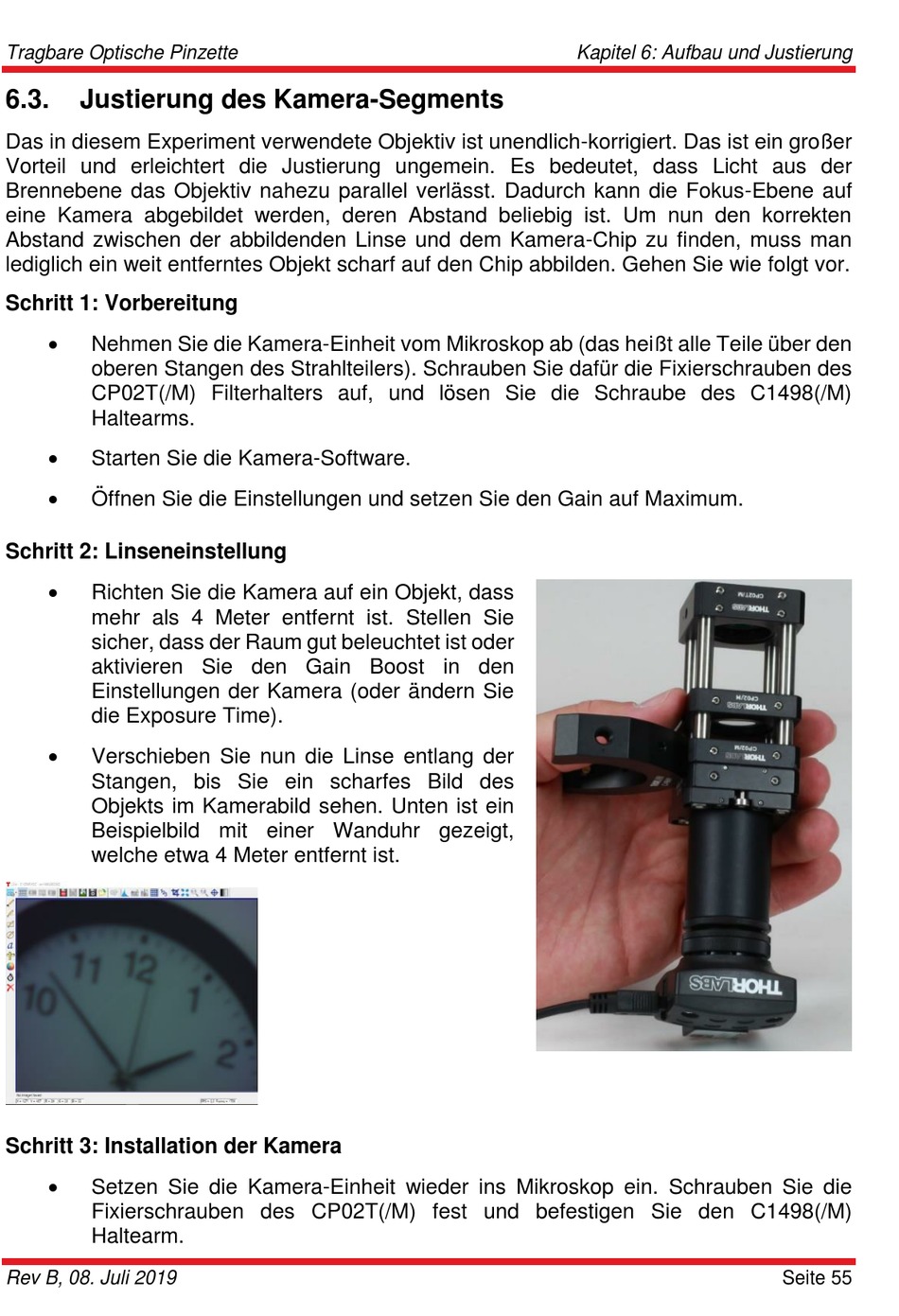

Tragbare Optische Pinzette
6.3.
Justierung des Kamera-Segments
Das in diesem Experiment verwendete Objektiv ist unendlich-korrigiert. Das ist ein großer
Vorteil und erleichtert die Justierung ungemein. Es bedeutet, dass Licht aus der
Brennebene das Objektiv nahezu parallel verlässt. Dadurch kann die Fokus-Ebene auf
eine Kamera abgebildet werden, deren Abstand beliebig ist. Um nun den korrekten
Abstand zwischen der abbildenden Linse und dem Kamera-Chip zu finden, muss man
lediglich ein weit entferntes Objekt scharf auf den Chip abbilden. Gehen Sie wie folgt vor.
Schritt 1: Vorbereitung
Nehmen Sie die Kamera-Einheit vom Mikroskop ab (das heißt alle Teile über den
oberen Stangen des Strahlteilers). Schrauben Sie dafür die Fixierschrauben des
CP02T(/M) Filterhalters auf, und lösen Sie die Schraube des C1498(/M)
Haltearms.
Starten Sie die Kamera-Software.
Öffnen Sie die Einstellungen und setzen Sie den Gain auf Maximum.
Schritt 2: Linseneinstellung
Richten Sie die Kamera auf ein Objekt, dass
mehr als 4 Meter entfernt ist. Stellen Sie
sicher, dass der Raum gut beleuchtet ist oder
aktivieren Sie den Gain Boost in den
Einstellungen der Kamera (oder ändern Sie
die Exposure Time).
Verschieben Sie nun die Linse entlang der
Stangen, bis Sie ein scharfes Bild des
Objekts im Kamerabild sehen. Unten ist ein
Beispielbild mit einer Wanduhr gezeigt,
welche etwa 4 Meter entfernt ist.
Schritt 3: Installation der Kamera
Setzen Sie die Kamera-Einheit wieder ins Mikroskop ein. Schrauben Sie die
Fixierschrauben des CP02T(/M) fest und befestigen Sie den C1498(/M)
Haltearm.
Rev B, 08. Juli 2019
Kapitel 6: Aufbau und Justierung
Seite 55
