Tragbare Optische Pinzette
Bitte beachten Sie: beim Hantieren mit der Laserdiode
sollte ein Erdungsarmband getragen werden, um Schäden
zu vermeiden.

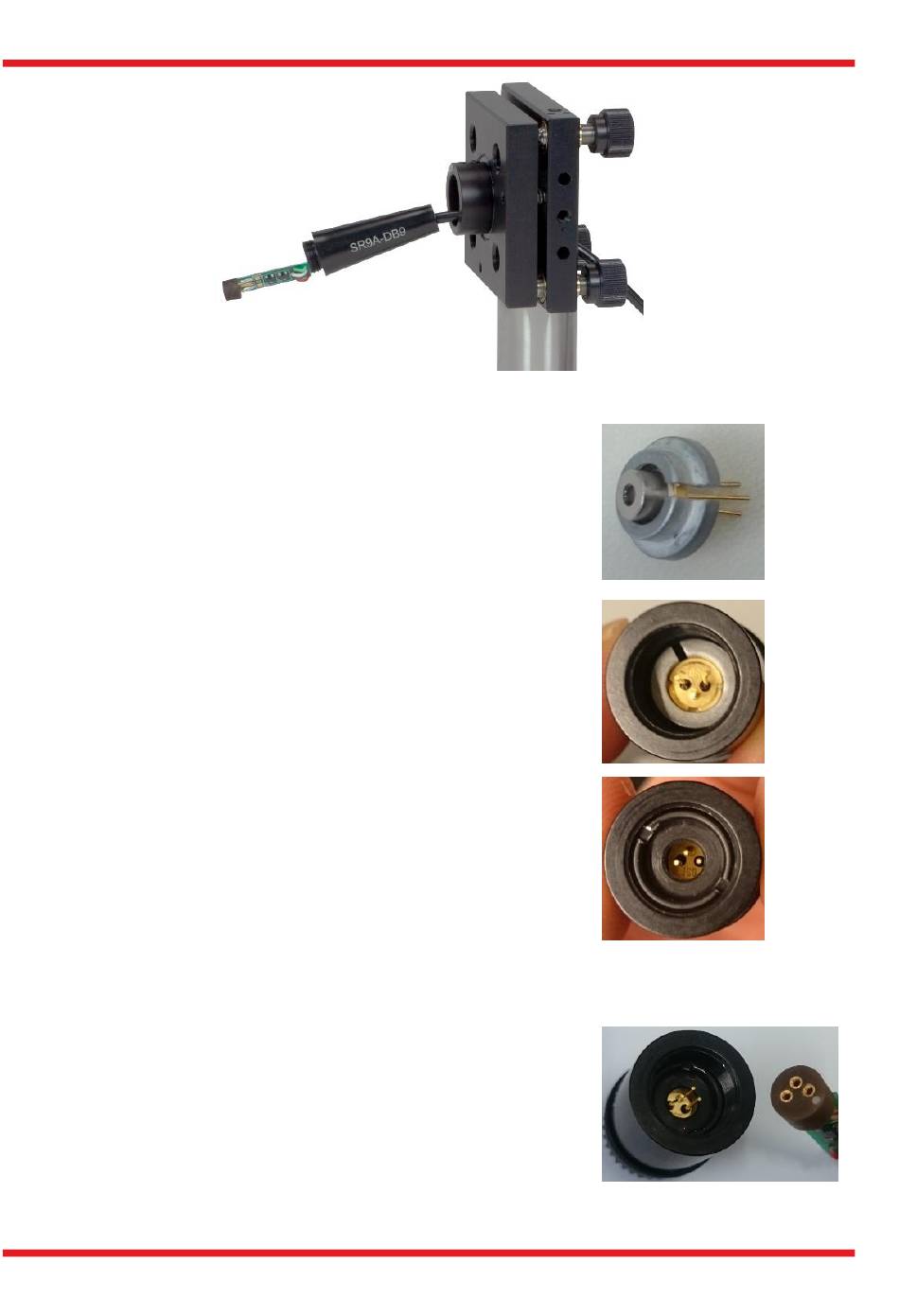

Entnehmen Sie die L658P040 Laserdiode der Verpackung
und führen Sie sie in den silbernen Haltering des
LTN330-A, siehe rechts.
Entfernen Sie zunächst den schwarzen Haltering vom
LTN330-A. Setzen Sie dann die Diode mit dem silbernen
Haltering ein.
Fixieren Sie die Diode im LTN330-A, indem Sie den
schwarzen, breiten Haltering einschrauben und ihn
festziehen,
beispielsweise
Schraubenzieher. Stellen Sie sicher, dass Sie den breiten
Haltering verwenden und nicht denjenigen, welchen Sie
aus dem LTN330-A herausgeschraubt haben. Stellen Sie
weiterhin sicher, dass die Dioden-Beinchen sauber durch
die Öffnung geführt werden, s. rechts.
Nun wird die Steckbuchse des SR9A-DB9 auf die
Laserdioden-Beinchen gesteckt. Bitte achten Sie bei
diesem Schritt darauf, dass die Diodenbeinchen nicht
abknicken und beschädigt werden.
Rev B, 08. Juli 2019
mit
einem
schmalen
Kapitel 6: Aufbau und Justierung
Seite 27
