Tragbare Optische Pinzette

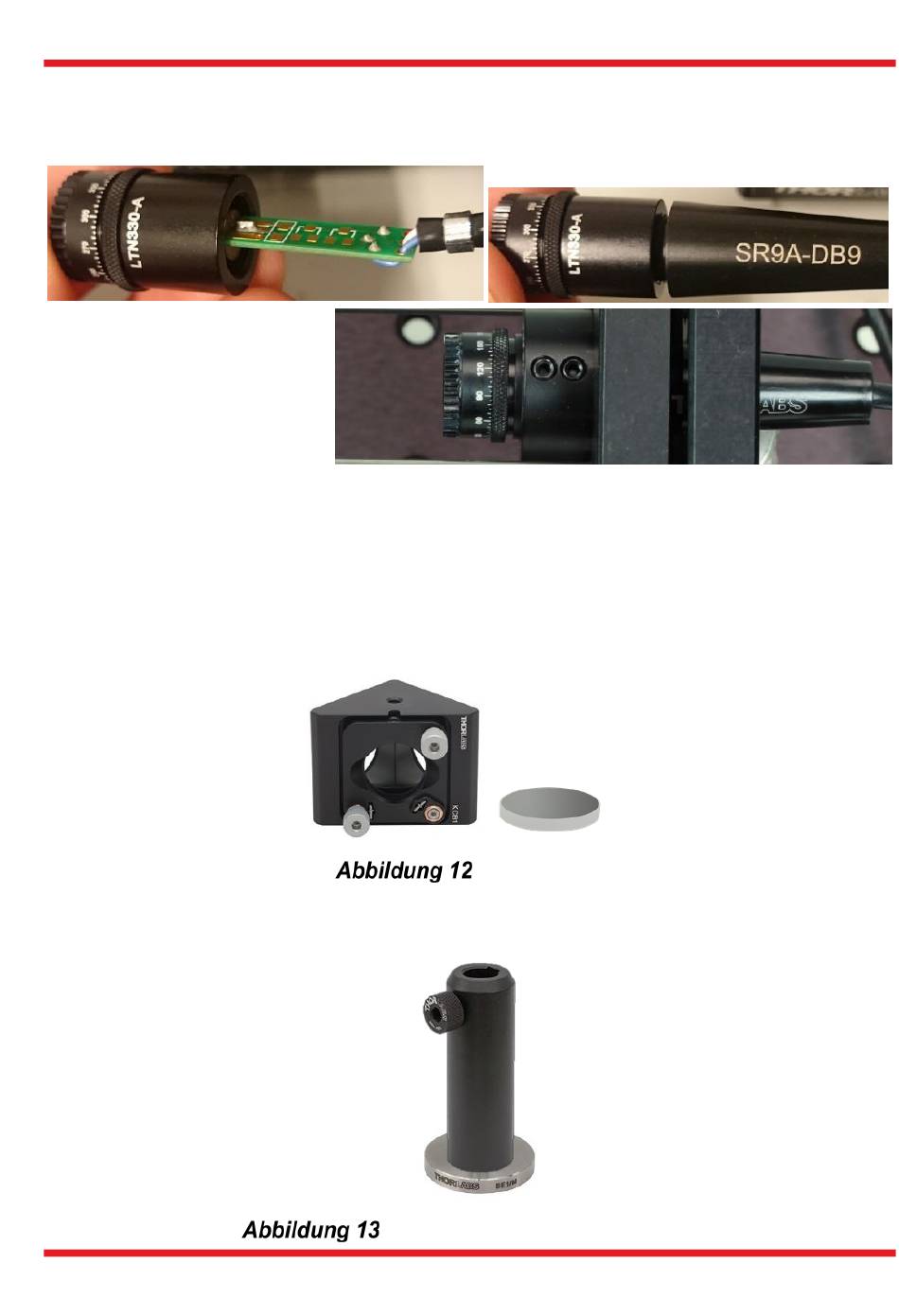

Wenn der Kontakt mit der Steckbuchse sicher ist, dann kann der Rest des LTN330-A
aufgeschraubt werden. Bitte achten Sie darauf, dass Sie den Teil mit der Beschriftung
„SR9A-DB9" anschrauben und nicht stattdessen den Teil mit der Platine drehen!
Befestigen
Sie
Komponente
dann
AD15F,
indem
beiden
nach
zeigenden Halteschrauben
fixieren, s. Bild rechts.
6.1.2. Strahlaufweitung
Im Folgenden wird das Käfig-System mit der Strahlaufweitung aufgebaut. Zunächst
werden die einzelnen Komponenten aufgebaut und danach zusammengesetzt.
Justierspiegel
Setzen Sie die PF10-03-P01 Spiegel in den Justierspiegelhalter KCB1(/M) ein (Abbildung
12).
Standfuß
Schrauben Sie den BE1(/M) in den PH3 (PH75/M) Stiel-Halter, s. Abbildung 13.
Seite 28
die
im
Sie
die
oben
Stiel-Halter mit Klemmenadapter
Kapitel 6: Aufbau und Justierung
Justierspiegel
