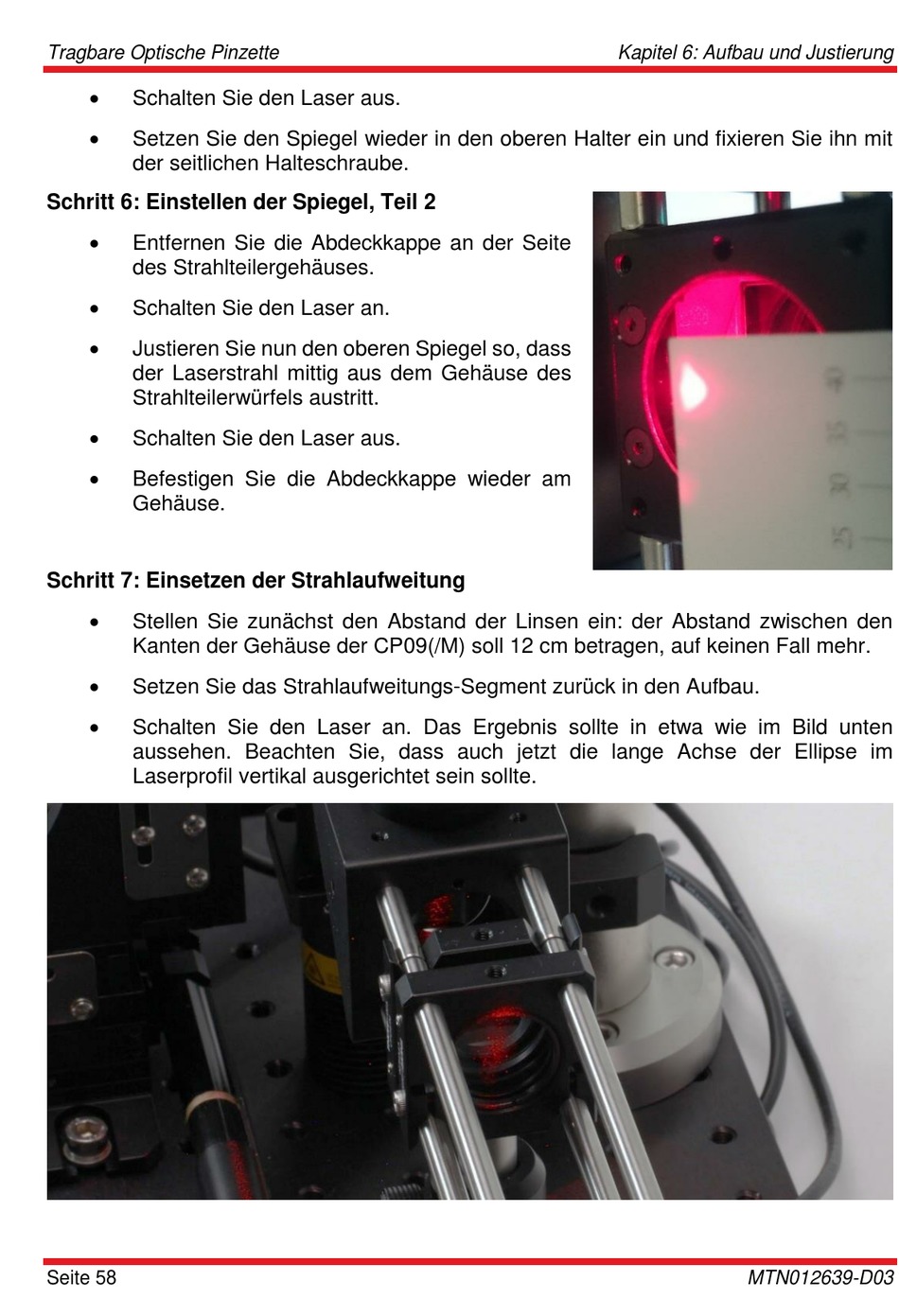

Tragbare Optische Pinzette
Schalten Sie den Laser aus.
Setzen Sie den Spiegel wieder in den oberen Halter ein und fixieren Sie ihn mit
der seitlichen Halteschraube.
Schritt 6: Einstellen der Spiegel, Teil 2
Entfernen Sie die Abdeckkappe an der Seite
des Strahlteilergehäuses.
Schalten Sie den Laser an.
Justieren Sie nun den oberen Spiegel so, dass
der Laserstrahl mittig aus dem Gehäuse des
Strahlteilerwürfels austritt.
Schalten Sie den Laser aus.
Befestigen Sie die Abdeckkappe wieder am
Gehäuse.
Schritt 7: Einsetzen der Strahlaufweitung
Stellen Sie zunächst den Abstand der Linsen ein: der Abstand zwischen den
Kanten der Gehäuse der CP09(/M) soll 12 cm betragen, auf keinen Fall mehr.
Setzen Sie das Strahlaufweitungs-Segment zurück in den Aufbau.
Schalten Sie den Laser an. Das Ergebnis sollte in etwa wie im Bild unten
aussehen. Beachten Sie, dass auch jetzt die lange Achse der Ellipse im
Laserprofil vertikal ausgerichtet sein sollte.
Seite 58
Kapitel 6: Aufbau und Justierung
MTN012639-D03
