Tragbare Optische Pinzette
Spiegelmontage
Die Spiegel werden miteinander und mit dem Mikroskop-Teil des Aufbaus über die
zylindrischen Klemm-Elemente SM1CPL10 verbunden. Dies gewährt dem Nutzer eine
gewisse Freiheit in der Höhe und im Abstand zwischen Mikroskop- und Laser-Segment.
Für die vertikale Verbindung werden 2 x SM1L05 Lens Tubes verwendet, für die
horizontale Verbindung die längeren SM1L10 Lens Tubes, ebenfalls 2. Dies gewährleistet,
dass später ausreichend Platz zwischen Spiegel und Verfahrtisch besteht, sodass sich bei
der manuellen Justierung keine Einschränkungen ergeben. Entfernen sie die Halteringe
aus allen vier Lens Tubes.
Schrauben Sie nun eine SM1L05 Lens Tube in den obigen Aufbau. Nehmen Sie dann den
verbleibenden KCB1(/M) und schrauben Sie ebenfalls eine SM1L05 an. Verbinden Sie
dann beide, indem Sie die SM1CPL10 Klemme überstülpen, die wiederum mit seitlichen
Schrauben festgezogen werden kann. Pressen Sie ein flaches, gerades Objekt (z.B. ein
Buch) an die Seiten der Spiegelhalter, um eine parallele Ausrichtung der Halter zu
gewährleisten
Nun wird ein SM1L10 auf der verbleibenden, offenen Seite des oberen KCB1(/M)
angeschraubt. Führen Sie darüber den zweiten SM1CPL10. Hier erfolgt später die
Verbindung zu der Lens Tube, die am Strahlteiler befestigt wird.
SM1CPL10
Lens Tube
Koppler
Rev B, 08. Juli 2019

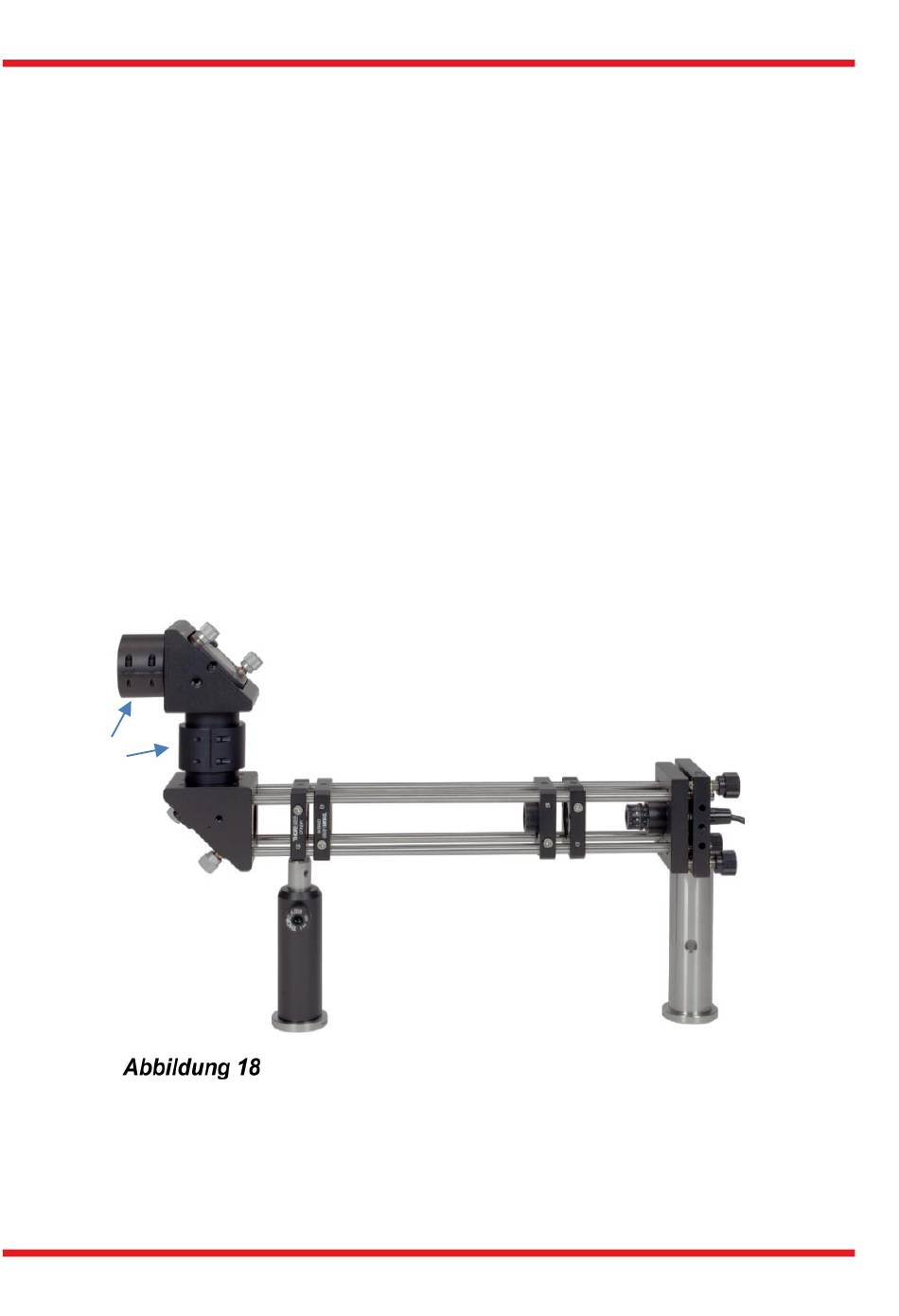

Vollständig zusammengebautes Laser-Segment
Kapitel 6: Aufbau und Justierung
Seite 33
