Tragbare Optische Pinzette
Zusammenbau des Mikroskop-Segments
Befestigen
gedämpften Post. Dabei kann die Unterseite des
LED-Gehäuses Kontakt mit der Lochrasterplatte
haben. Versuchen Sie den Halter der LED in etwa
parallel zum Lochmuster der Platte auszurichten.
Befestigen
gedämpften Post. Der Abstand zwischen der
Oberkante der Lochrasterplatte und der Unterseite
des Objektivs sollte in etwa 11,5 cm betragen.
Verwenden
Strahlteiler, um sich zu vergewissern, dass der
Aufbau vertikal ist.
dann muss ggf. der Winkel, unter dem der
C1498(/M) Haltearm an den CP02(/M)-Halter
geschraubt ist, angepasst werden.
Setzen Sie die Kamera-Einheit von oben auf die
Objektiv-Einheit. Die kurzen Stangen an der
Oberseite des Strahlteilers sollten einfach in die
Löcher des CP02T(/M) Filterhalters passen. Ist
dies nicht der Fall, muss auch hier ggf. der Winkel
zwischen dem C1498(/M) Haltearm und dem
CP02(/M) Halter verändert werden.

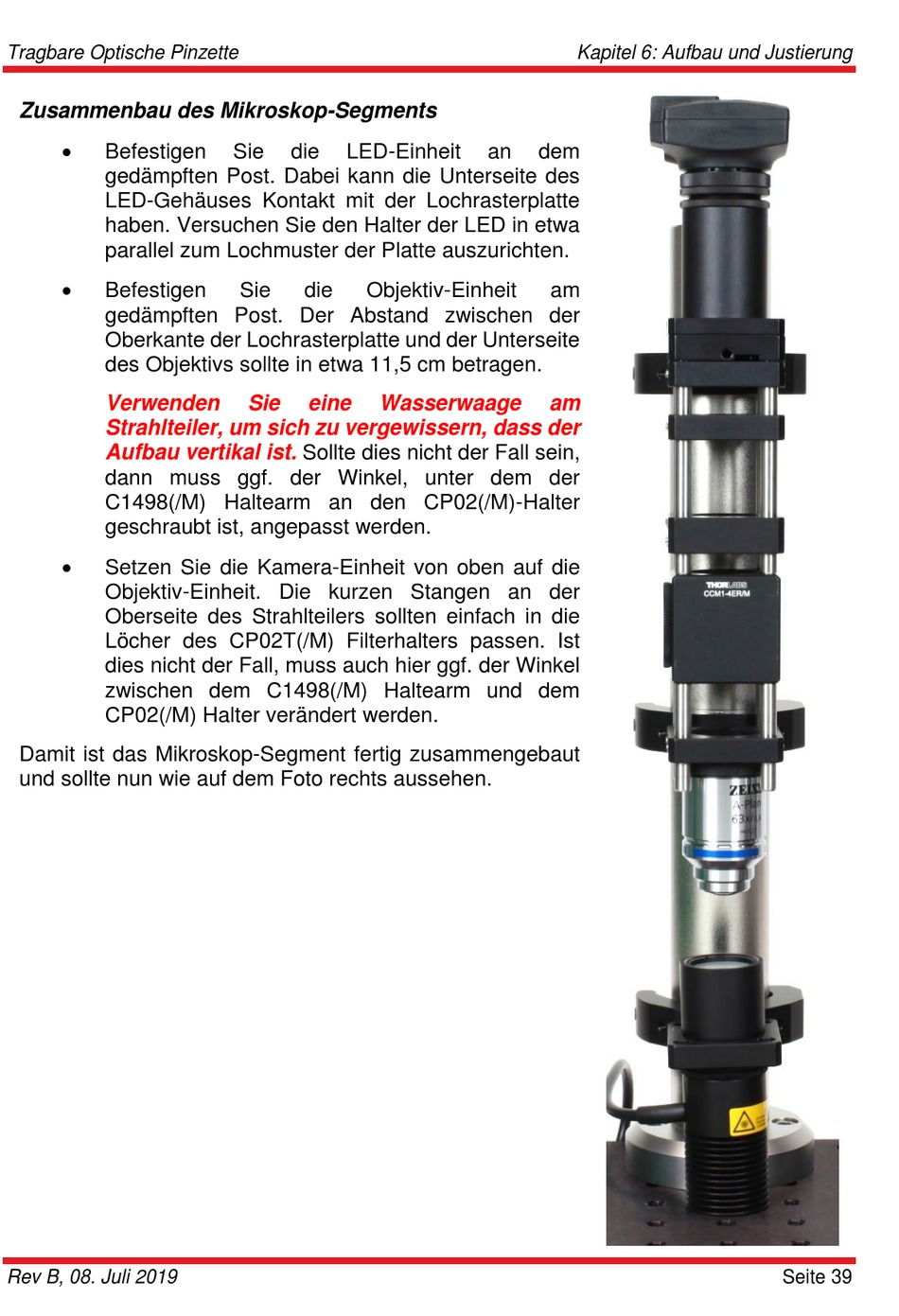

Damit ist das Mikroskop-Segment fertig zusammengebaut
und sollte nun wie auf dem Foto rechts aussehen.
Rev B, 08. Juli 2019
Sie
die
LED-Einheit
Sie
die
Objektiv-Einheit
Sie
eine
Wasserwaage
Sollte dies nicht der Fall sein,
Kapitel 6: Aufbau und Justierung
an
dem
am
am
Seite 39
