Tragbare Optische Pinzette
6.1.4. Probenpositioniertisch

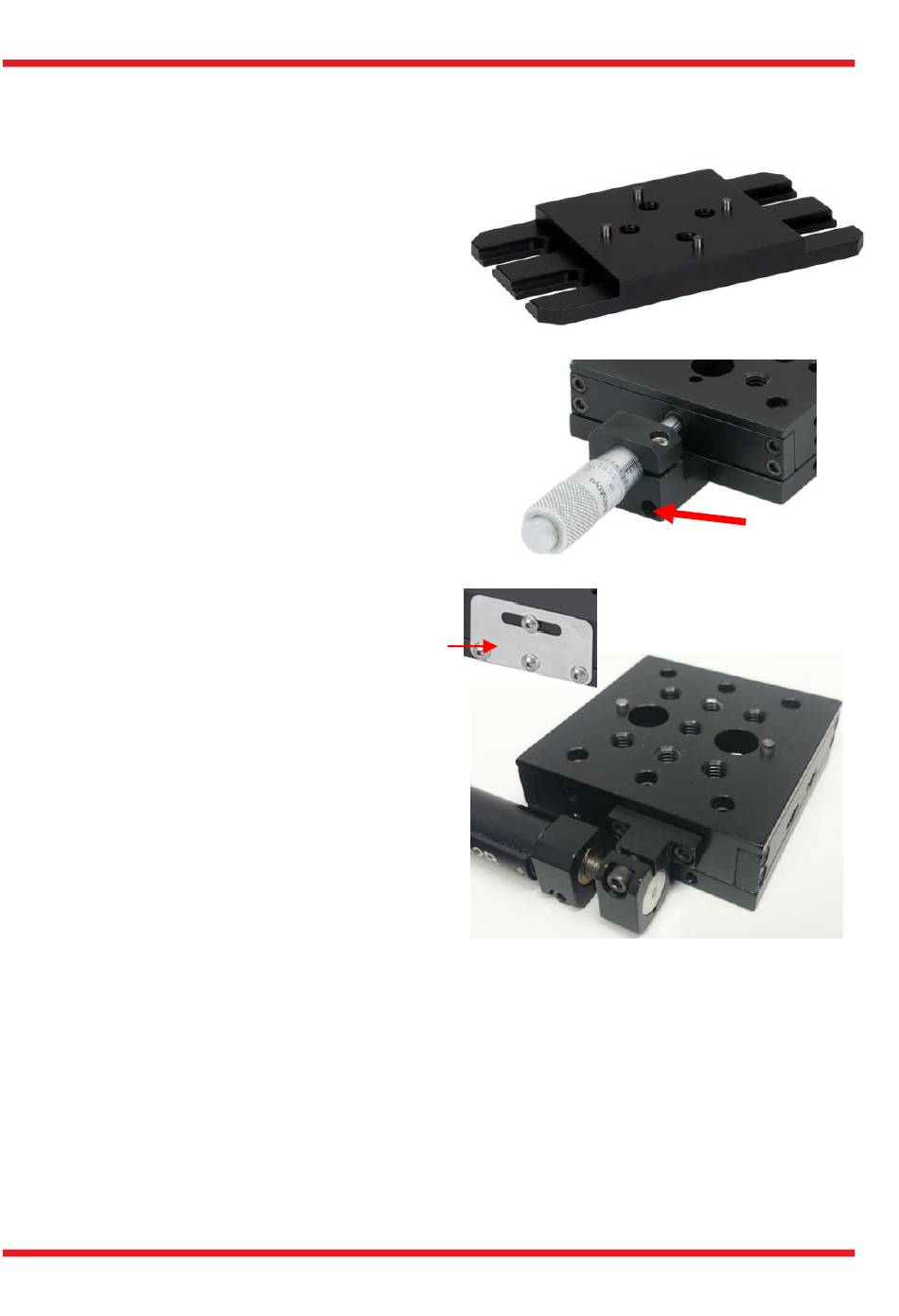

Im Folgenden wird der Zusammenbau des Verfahrtisches beschrieben.
Stecken Sie zunächst 4 Passstifte in die
MT401(/M) Basisplatte.
In diesem Aufbau werden die Motoren der
Verfahrtische an deren Seite angebracht.
Gehend Sie wie im Folgenden beschrieben
bei den beiden Tischen vor:
Entnehmen
Sie
beiliegenden 3/32" Schlüssel. Entfernen Sie
damit die beiden Schrauben, die das
Endstück des Tisches halten.
Entfernen Sie nie dieses seitliche Blech. Der
Motor darf nicht an dieser Seite des
Positioniertisches angebracht werden.
Schrauben sie nun die zwei Teile des MT405
an die freie Seite des Positioniertisches. Das
hohle Stück wird an der dünnen, unteren
Platte des Positioniertisches angebracht. Das
Stück mit dem silbernen Einsatz schrauben
Sie an das dickere, obere Ende des Tisches.
Achten Sie darauf, dass die Teile des MT405
jeweils symmetrisch an beide Schrauben
drücken. Setzen Sie dann den Motor ein und
schrauben Sie die Klemme fest.
Kunden, die das metrische Kit gekauft haben,
sollten den Sechskantschlüssel des MT405
gut beschriftet aufbewahren. Es handelt sich
um einen zölligen 3/32" Sechskantschlüssel.
D.h. die Schrauben des MT405 können nicht
mit einem normalen, metrischen Schlüssel
bewegt werden.
Rev B, 08. Juli 2019
dem
MT405
Kapitel 6: Aufbau und Justierung
den
Seite 41
