Tragbare Optische Pinzette

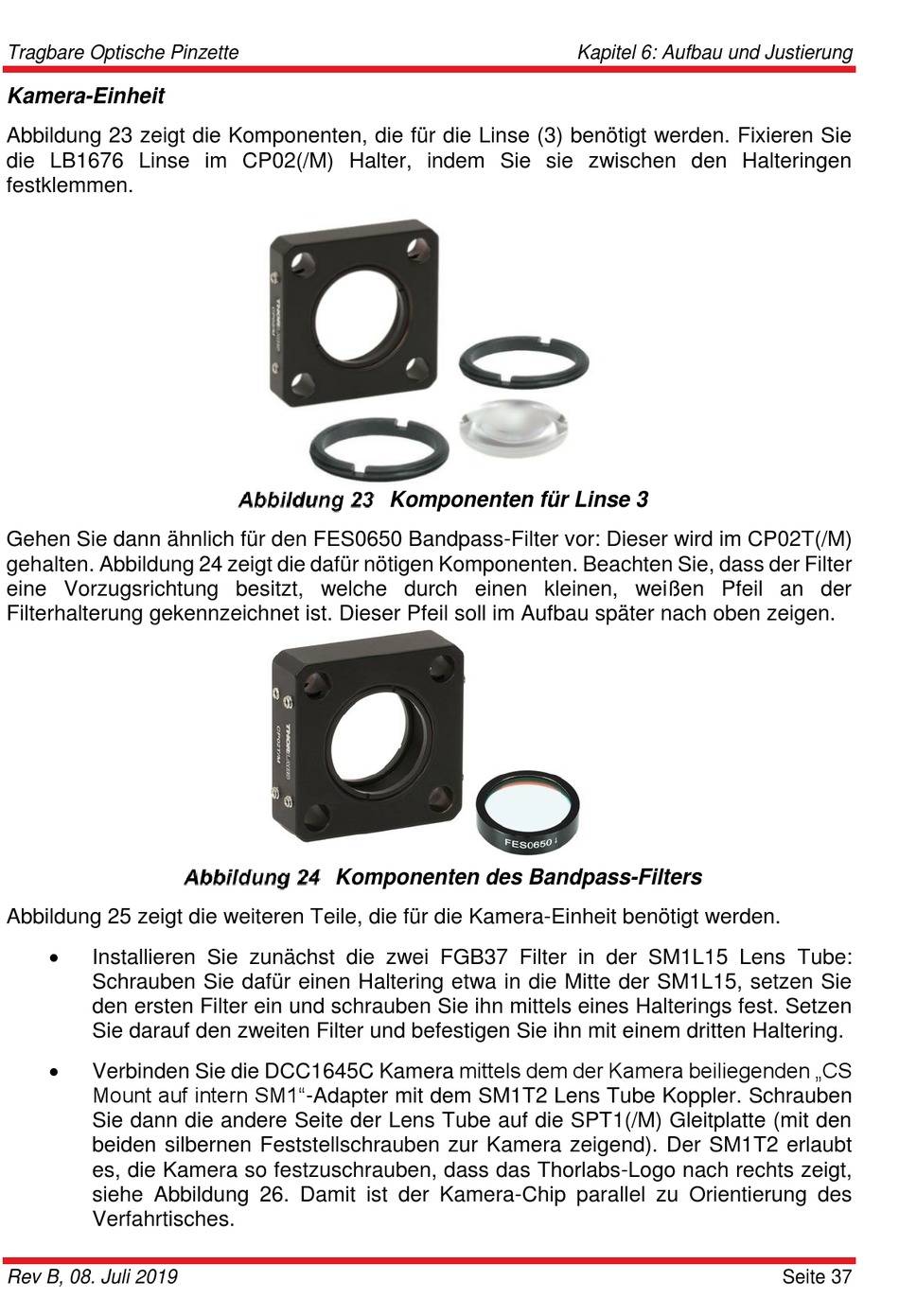

Kamera-Einheit
Abbildung 23 zeigt die Komponenten, die für die Linse (3) benötigt werden. Fixieren Sie
die LB1676 Linse im CP02(/M) Halter, indem Sie sie zwischen den Halteringen
festklemmen.
Gehen Sie dann ähnlich für den FES0650 Bandpass-Filter vor: Dieser wird im CP02T(/M)
gehalten. Abbildung 24 zeigt die dafür nötigen Komponenten. Beachten Sie, dass der Filter
eine Vorzugsrichtung besitzt, welche durch einen kleinen, weißen Pfeil an der
Filterhalterung gekennzeichnet ist. Dieser Pfeil soll im Aufbau später nach oben zeigen.
Abbildung 25 zeigt die weiteren Teile, die für die Kamera-Einheit benötigt werden.
Installieren Sie zunächst die zwei FGB37 Filter in der SM1L15 Lens Tube:
Schrauben Sie dafür einen Haltering etwa in die Mitte der SM1L15, setzen Sie
den ersten Filter ein und schrauben Sie ihn mittels eines Halterings fest. Setzen
Sie darauf den zweiten Filter und befestigen Sie ihn mit einem dritten Haltering.
Verbinden Sie die DCC1645C Kamera mittels dem der Kamera beiliegenden „CS
Mount auf intern SM1"-Adapter mit dem SM1T2 Lens Tube Koppler. Schrauben
Sie dann die andere Seite der Lens Tube auf die SPT1(/M) Gleitplatte (mit den
beiden silbernen Feststellschrauben zur Kamera zeigend). Der SM1T2 erlaubt
es, die Kamera so festzuschrauben, dass das Thorlabs-Logo nach rechts zeigt,
siehe Abbildung 26. Damit ist der Kamera-Chip parallel zu Orientierung des
Verfahrtisches.
Rev B, 08. Juli 2019
Komponenten für Linse 3
Komponenten des Bandpass-Filters
Kapitel 6: Aufbau und Justierung
Seite 37
