Tragbare Optische Pinzette
Kapitel 6: Aufbau und Justierung
LED-Einheit

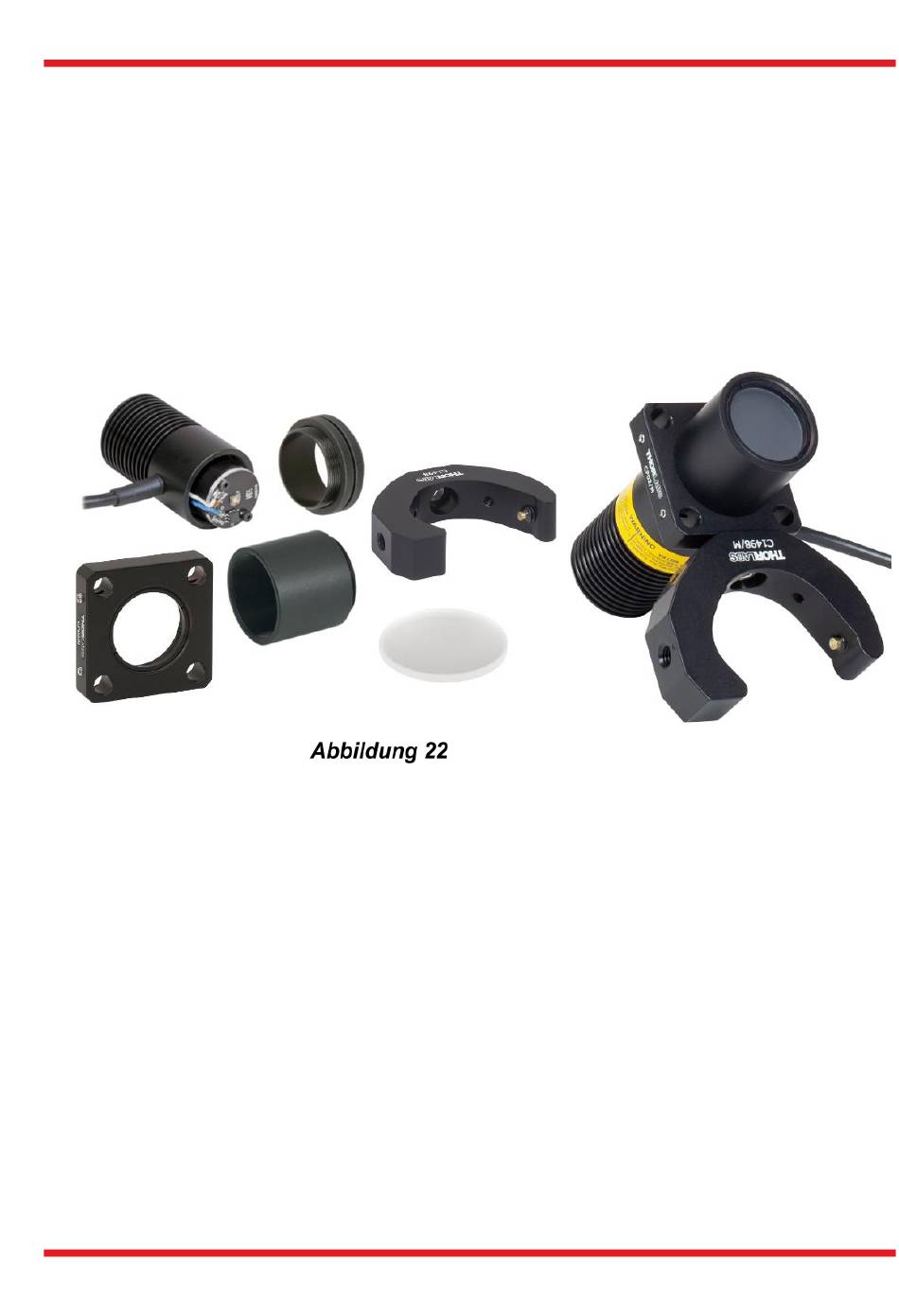

Die Komponenten für die LED-Einheit sind in Abbildung 22 gezeigt. Entfernen Sie
zunächst die Halteringe aus dem CP02(/M) Halter. Schrauben Sie die MCWHL5-LED
mittels des SM1T2 Lens Tube Kopplers an den Halter. Schrauben Sie die SM1L10 Lens
Tube auf die andere Seite des CP02(/M) Halters. Befestigen Sie den Halter am C1498(/M)
Haltearm, auch hier mit einem SD1 Adapter und einer 8-32, 1/2" (M4 x 12 mm) Schraube.
Schlussendlich wird der Diffusor eingebaut; er soll am oberen Rand er SM1L10 Lens Tube
eingebaut werden, wofür dessen Haltering bis nah an die Kante herausgedreht wird.
Legen Sie den DG10-600 Diffusor darauf und fixieren Sie ihn mit einem der überzähligen
SM1-Halteringe. Das Ergebnis sollte wie in Abbildung 22 aussehen.
LED-Komponenten
Seite 36
MTN012639-D03
