Tragbare Optische Pinzette

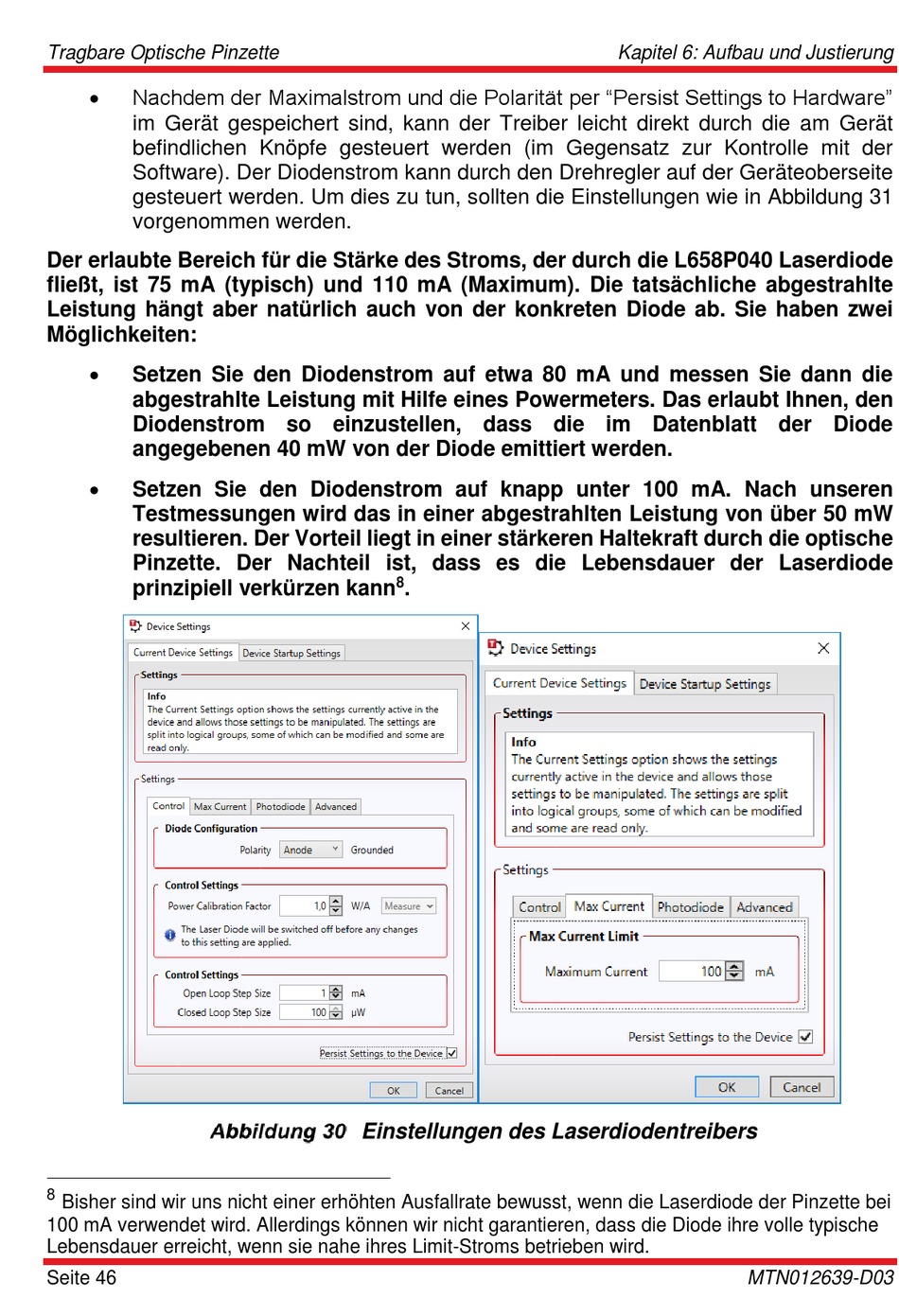

Nachdem der Maximalstrom und die Polarität per "Persist Settings to Hardware"
im Gerät gespeichert sind, kann der Treiber leicht direkt durch die am Gerät
befindlichen Knöpfe gesteuert werden (im Gegensatz zur Kontrolle mit der
Software). Der Diodenstrom kann durch den Drehregler auf der Geräteoberseite
gesteuert werden. Um dies zu tun, sollten die Einstellungen wie in Abbildung 31
vorgenommen werden.
Der erlaubte Bereich für die Stärke des Stroms, der durch die L658P040 Laserdiode
fließt, ist 75 mA (typisch) und 110 mA (Maximum). Die tatsächliche abgestrahlte
Leistung hängt aber natürlich auch von der konkreten Diode ab. Sie haben zwei
Möglichkeiten:
Setzen Sie den Diodenstrom auf etwa 80 mA und messen Sie dann die
abgestrahlte Leistung mit Hilfe eines Powermeters. Das erlaubt Ihnen, den
Diodenstrom so einzustellen, dass die im Datenblatt der Diode
angegebenen 40 mW von der Diode emittiert werden.
Setzen Sie den Diodenstrom auf knapp unter 100 mA. Nach unseren
Testmessungen wird das in einer abgestrahlten Leistung von über 50 mW
resultieren. Der Vorteil liegt in einer stärkeren Haltekraft durch die optische
Pinzette. Der Nachteil ist, dass es die Lebensdauer der Laserdiode
prinzipiell verkürzen kann
8
Bisher sind wir uns nicht einer erhöhten Ausfallrate bewusst, wenn die Laserdiode der Pinzette bei
100 mA verwendet wird. Allerdings können wir nicht garantieren, dass die Diode ihre volle typische
Lebensdauer erreicht, wenn sie nahe ihres Limit-Stroms betrieben wird.
Seite 46
8
.
Einstellungen des Laserdiodentreibers
Kapitel 6: Aufbau und Justierung
MTN012639-D03
