Tragbare Optische Pinzette
Linse 1

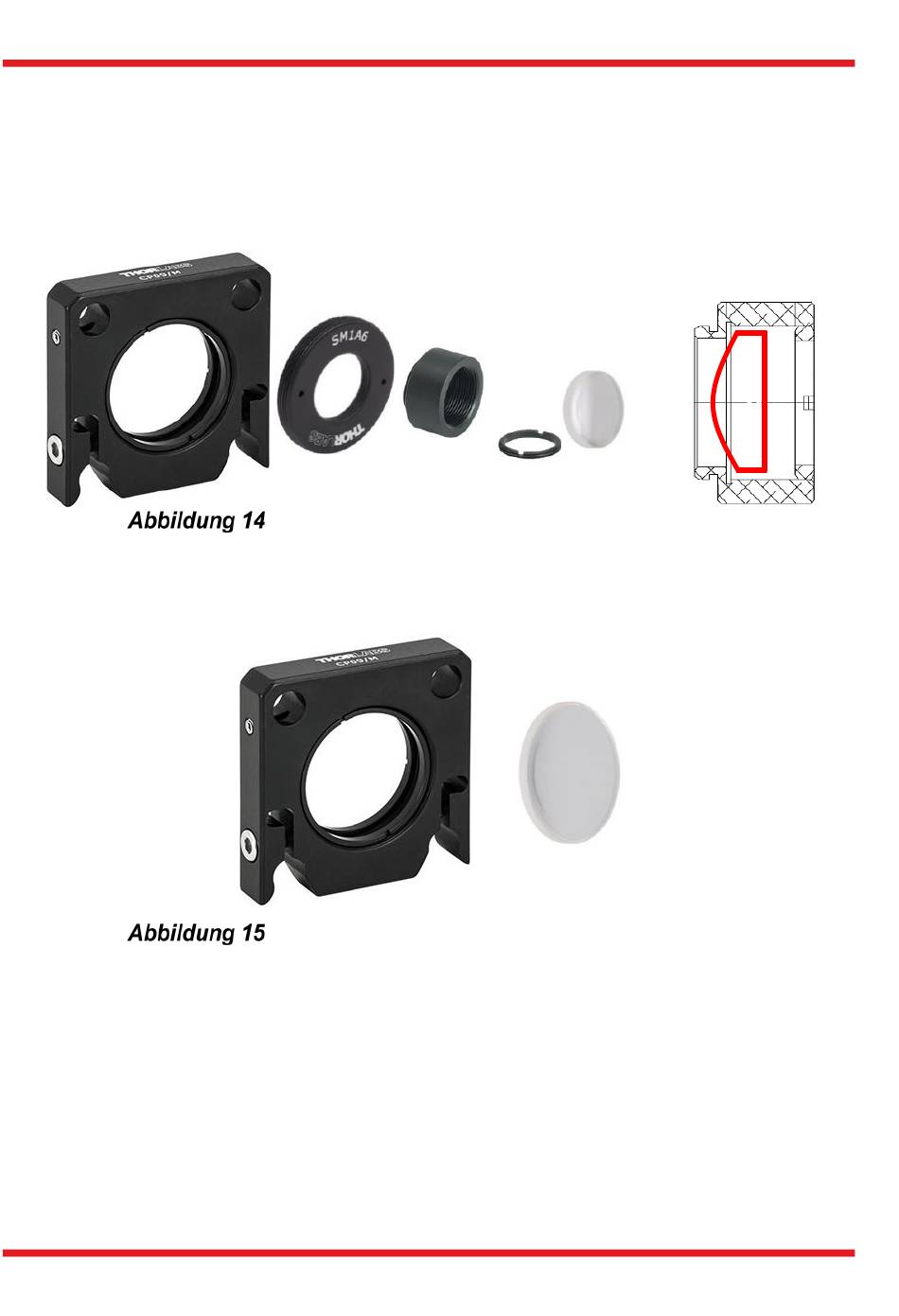

Abbildung 14 zeigt die Teile, die zum Aufbau der Linse (1) nötig sind. Setzen Sie
zunächst die LA1074-A Linse in die SM05L03 Ø1/2" Lens Tube und fixieren Sie sie mit
dem enthaltenen SM05 Haltering. Achten Sie darauf, zuerst die konvexe Seite der Linse
in die Lens Tube einzuführen. Schrauben Sie die Lens Tube in den SM1A6 Adapter, der
dann im CP09(/M) mittels der Halteringe fixiert wird.
Linse 2
Abbildung 15 zeigt die Teile für Linse (2). Die LA1509-A Linse wird im CP09(/M) mit den
zwei Halteringen eingespannt.
Rev B, 08. Juli 2019
Komponenten für Linse 1 der Strahlaufweitung
Komponenten für Linse 2 der Strahlaufweitung
Kapitel 6: Aufbau und Justierung
Seite 29
