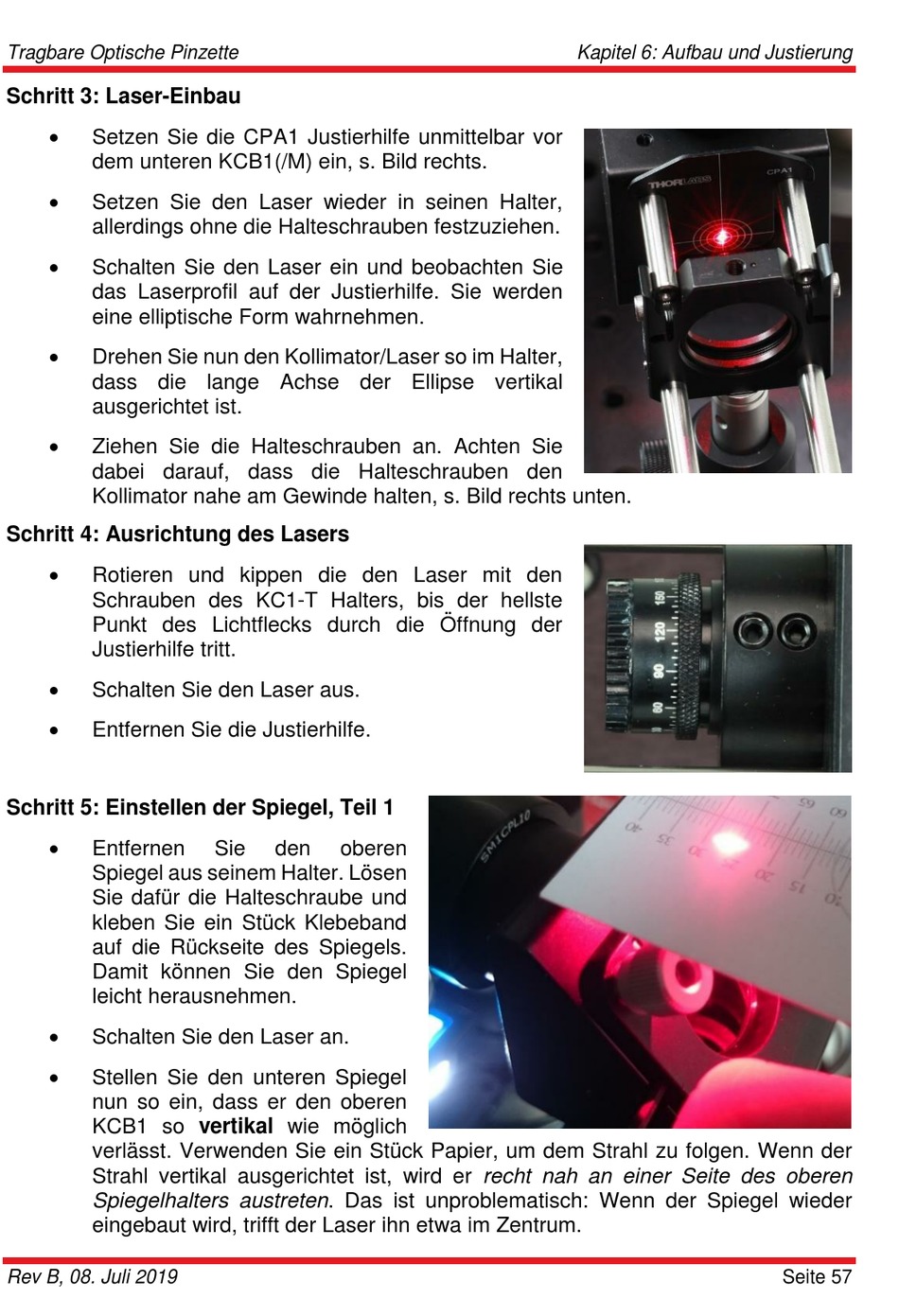

Tragbare Optische Pinzette
Schritt 3: Laser-Einbau
Setzen Sie die CPA1 Justierhilfe unmittelbar vor
dem unteren KCB1(/M) ein, s. Bild rechts.
Setzen Sie den Laser wieder in seinen Halter,
allerdings ohne die Halteschrauben festzuziehen.
Schalten Sie den Laser ein und beobachten Sie
das Laserprofil auf der Justierhilfe. Sie werden
eine elliptische Form wahrnehmen.
Drehen Sie nun den Kollimator/Laser so im Halter,
dass die lange Achse der Ellipse vertikal
ausgerichtet ist.
Ziehen Sie die Halteschrauben an. Achten Sie
dabei darauf, dass die Halteschrauben den
Kollimator nahe am Gewinde halten, s. Bild rechts unten.
Schritt 4: Ausrichtung des Lasers
Rotieren und kippen die den Laser mit den
Schrauben des KC1-T Halters, bis der hellste
Punkt des Lichtflecks durch die Öffnung der
Justierhilfe tritt.
Schalten Sie den Laser aus.
Entfernen Sie die Justierhilfe.
Schritt 5: Einstellen der Spiegel, Teil 1
Entfernen
Spiegel aus seinem Halter. Lösen
Sie dafür die Halteschraube und
kleben Sie ein Stück Klebeband
auf die Rückseite des Spiegels.
Damit können Sie den Spiegel
leicht herausnehmen.
Schalten Sie den Laser an.
Stellen Sie den unteren Spiegel
nun so ein, dass er den oberen
KCB1 so vertikal wie möglich
verlässt. Verwenden Sie ein Stück Papier, um dem Strahl zu folgen. Wenn der
Strahl vertikal ausgerichtet ist, wird er recht nah an einer Seite des oberen
Spiegelhalters austreten. Das ist unproblematisch: Wenn der Spiegel wieder
eingebaut wird, trifft der Laser ihn etwa im Zentrum.
