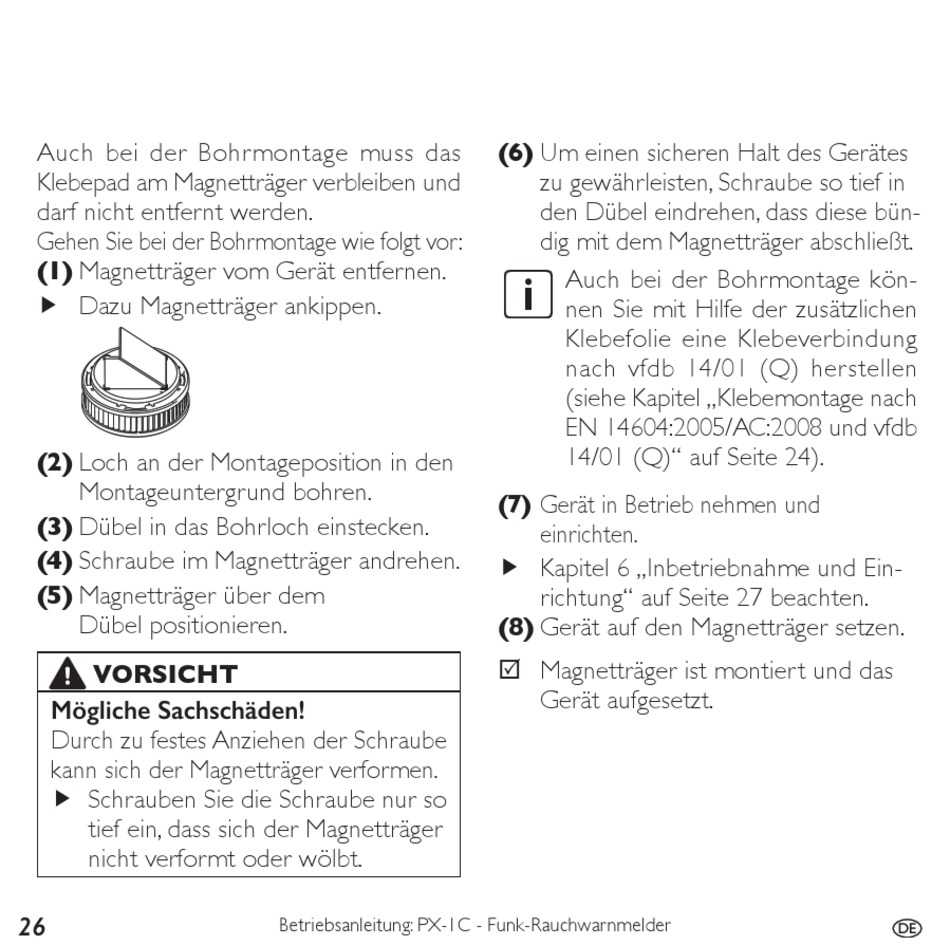

pyrexx PX-IC Betriebsanleitung Seite 26

Auch bei der Bohrmontage muss das
Klebepad am Magnetträger verbleiben und
darf nicht entfernt werden.
Gehen Sie bei der Bohrmontage wie folgt vor:
(1) Magnetträger vom Gerät entfernen.
f Dazu Magnetträger ankippen.
(2) Loch an der Montageposition in den
Montageuntergrund bohren.
(3) Dübel in das Bohrloch einstecken.
(4) Schraube im Magnetträger andrehen.
(5) Magnetträger über dem
Dübel positionieren.
VORSICHT
Mögliche Sachschäden!
Durch zu festes Anziehen der Schraube
kann sich der Magnetträger verformen.
f Schrauben Sie die Schraube nur so
tief ein, dass sich der Magnetträger
nicht verformt oder wölbt.
26
Betriebsanleitung: PX-1C - Funk-Rauchwarnmelder
(6) Um einen sicheren Halt des Gerätes
zu gewährleisten, Schraube so tief in
den Dübel eindrehen, dass diese bün-
dig mit dem Magnetträger abschließt.
Auch bei der Bohrmontage kön-
nen Sie mit Hilfe der zusätzlichen
Klebefolie eine Klebeverbindung
nach vfdb 14/01 (Q) herstellen
(siehe Kapitel „Klebemontage nach
EN 14604:2005/AC:2008 und vfdb
14/01 (Q)" auf Seite 24).
(7) Gerät in Betrieb nehmen und
einrichten.
f Kapitel 6 „Inbetriebnahme und Ein-
richtung" auf Seite 27 beachten.
(8) Gerät auf den Magnetträger setzen.
5 Magnetträger ist montiert und das
Gerät aufgesetzt.
DE
