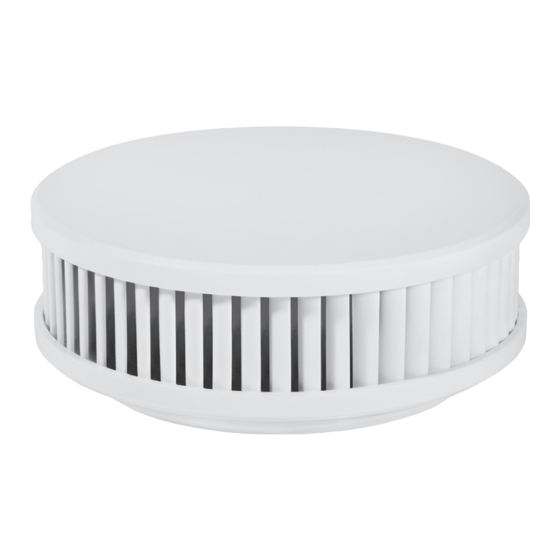

pyrexx PX-1C Kurzanleitung

P X - 1C
Kurzanleitung
Die Kurzanleitung ist kein Ersatz für die Betriebsanleitung. Lesen und beachten
Sie unbedingt die Betriebsanleitung. Beachten Sie insbesondere die darin
enthaltenen Sicherheitshinweise und Angaben zum Einsatz und Betrieb des
Rauchwarnmelders.
1 Bedienelemente
1 Splint (Aktivierungssicherung)
2 Aktivierungstaste
3 Magnetträger
4 Signal-LED
WICHTIG:
Alle Geräte müssen sich vor dem
Aktivieren am endgültigen Montage-
ort befinden.
2 Funk-Gruppe einrichten
Zuerst in Betrieb genommenes
•
Gerät ist Master
Montage an einer zentralen
•
Stelle in Haus oder Wohnung
(1) Magnetträger vom Gerät entfernen.
(2) Splint seitlich von der Aktivierungstaste
herunter schieben.
(3) Aktivierungstaste bündig eindrücken.
kurzer Signalton
5 Kein anderes Gerät befindet sich im
Lernmodus.
(4) Funk-Taste mit Splint drücken und
gedrückt halten, bis:
(5) Funk-Taste loslassen, während LED
leuchtet.
Stand der Kurzanleitung 2017-02
Funk-Rauchwarnmelder
1
2
3
4
5
6
7
5 Funk-Taste
6 Raucheinlasslamellen
7 Prüf-/Stopp-Taste
(Abdeckung Rauchwarnmelder)
Gerät max. 10 Minuten im Lernmodus.
5
3 Funk-Gruppe erweitern
(Lernmodus)
WICHTIG:
Bei der Installation muss ein Mindest-
abstand von 2 bis 3 m zu anderen
Geräten sichergestellt sein.
Nacheinander weitere Rauchwarnmel-
f
der der Funk-Gruppe hinzufügen.
Aktivierungstasten an den Geräten
f
bündig eindrücken.
kurzer Signalton
Gerät hinzugefügt
Bei jedem zur Funk-Gruppe neu
hinzugefügten Gerät beträgt die
Dauer des Lernmodus erneut
10 Minuten.
4 Funk-Gruppe abschließen
f 1 0 Minuten warten oder Funk-Taste
am zuletzt in Betrieb genommenen
Gerät kurz drücken, bis:
alle Signal-LEDs „aus"
5 Funk-Gruppe ist in Betrieb.
f Zur Überprüfung Verbindungstest
durchführen (siehe Abschnitt „Ver-
bindungstest Gruppe").
5 Funk-Gruppe in
Lernmodus bringen
(1) Funk-Taste mit Splint an einem
beliebigen Gerät drücken und
gedrückt halten, bis:
alle Signal-LEDs „aus"
(2) Funk-Taste loslassen, sobald LED
erlischt.
Gerät max. 10 Minuten im Lernmodus.
5
(3) Weitere Geräte hinzufügen.
f Siehe Abschnitt „Funk-Gruppe
erweitern (Lernmodus)".
6 Gemeinschafts-Funk-
Gruppe einrichten
Wohnung 1 Flur Wohnung 2
Wohnung 3 Wohnung 4
Wohnung = Nebengruppe
Flur = Gemeinschafts-Funk-Gruppe
Alarmrichtung = zur Gemeinschafts-Funk-
Gruppe hin
Die dargestellte Abbildung ist ein
Beispiel. Die Anzahl der Geräte in
einer Gruppe kann abweichen.
(1) Funk-Gruppen einzeln einrichten.
(2) Gemeinschafts-Funk-Gruppe in
Lernmodus bringen.
f Siehe Abschnitt „Funk-Gruppe in
Lernmodus bringen".
(3) In den jeweiligen Nebengruppen das
zur Gemeinschafts-Funk-Gruppe am
nächsten gelegene Gerät auswählen.
(4) Am ausgewählten Gerät die Funk-Taste
mit Splint 1 Sekunde lang drücken.
5 Nebengruppe ist in der Gemein-
schafts-Funk-Gruppe angelernt.
(5) Gemeinschafts-Funk-Gruppe
an einem Gerät der Gemein-
schafts-Funk-Gruppe abschließen.
f Siehe Abschnitt „Funk-Gruppe
abschließen".
Gemeinschafts-Funk-Gruppe ist in Betrieb.
5
Zur Überprüfung Verbindungstest durch-
f
führen (siehe Abschnitt „Verbindungstest
zur Gemeinschafts-Funk-Gruppe").
7 Verbindungstest Gruppe
(1) Prüf-/Stopp-Taste eines beliebigen
Gerätes der Funk-Gruppe für
ca. 12 Sekunden gedrückt halten.
2 kurze Signaltöne
(2) Prüf-/Stopp-Taste loslassen.
kurzer Signalton von jedem
verbundenen Gerät in der
j Funk-Gruppe
Verbindungstest des Einzelgerätes und
5
der Funk-Gruppe war erfolgreich.
8 Verbindungstest zur
Gemeinschafts-Funk-Gruppe
Nur bei Geräten der Neben-
gruppe möglich.
(1) Prüf-/Stopp-Taste eines beliebigen
Gerätes der Nebengruppe für
ca. 60 Sekunden gedrückt halten.
3 kurze Signaltöne
(2) Prüf-/Stopp-Taste loslassen.
kurzer Signalton von allen Geräten
der Gemeinschafts-Funk-Gruppe
5 Verbindungstest des Einzelgerätes
und der Gemeinschafts-Funk-
Gruppe war erfolgreich.
9 Auslieferungszustand
wiederherstellen
(1) Aktivierungstaste herausziehen.
(2) Prüf-/Stopp-Taste für ca. 2 bis
3 Sekunden gedrückt halten.
(3) Funk-Taste mit Splint gedrückt halten, bis:
(4) Funk-Taste loslassen.
5 Gerät befindet sich im Ausliefe-
rungszustand.
© Pyrexx Technologies GmbH k_151310
