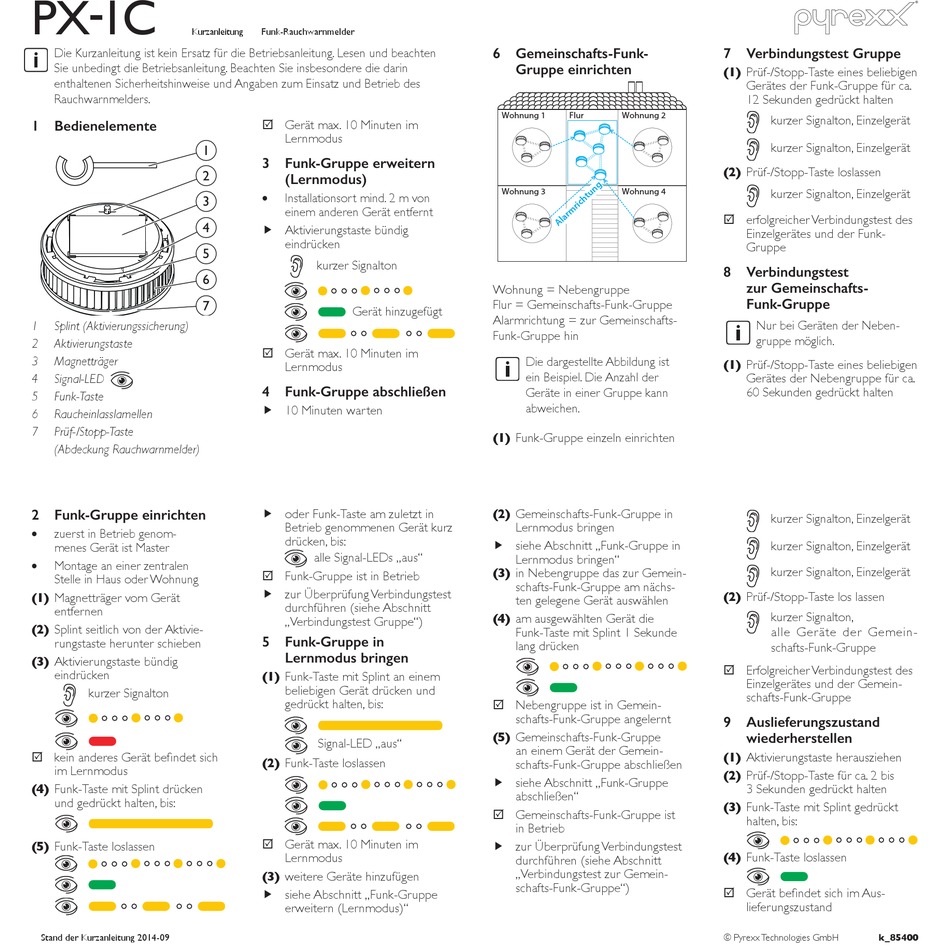

pyrexx PX-IC Kurzanleitung

P X - 1C
Kurzanleitung
Die Kurzanleitung ist kein Ersatz für die Betriebsanleitung. Lesen und beachten
Sie unbedingt die Betriebsanleitung. Beachten Sie insbesondere die darin
enthaltenen Sicherheitshinweise und Angaben zum Einsatz und Betrieb des
Rauchwarnmelders.
1 Bedienelemente
1
2
3
4
5
6
7
1 Splint (Aktivierungssicherung)
2 Aktivierungstaste
3 Magnetträger
4 Signal-LED
5 Funk-Taste
6 Raucheinlasslamellen
7 Prüf-/Stopp-Taste
(Abdeckung Rauchwarnmelder)
2 Funk-Gruppe einrichten
zuerst in Betrieb genom-
•
menes Gerät ist Master
Montage an einer zentralen
•
Stelle in Haus oder Wohnung
(1) Magnetträger vom Gerät
entfernen
(2) Splint seitlich von der Aktivie-
rungstaste herunter schieben
(3) Aktivierungstaste bündig
eindrücken
kurzer Signalton
5 kein anderes Gerät befindet sich
im Lernmodus
(4) Funk-Taste mit Splint drücken
und gedrückt halten, bis:
(5) Funk-Taste loslassen
Stand der Kurzanleitung 2014-09
Funk-Rauchwarnmelder
5 Gerät max. 10 Minuten im
Lernmodus
3 Funk-Gruppe erweitern
(Lernmodus)
Installationsort mind. 2 m von
•
einem anderen Gerät entfernt
f Aktivierungstaste bündig
eindrücken
kurzer Signalton
Gerät hinzugefügt
5 Gerät max. 10 Minuten im
Lernmodus
4 Funk-Gruppe abschließen
f 10 Minuten warten
f oder Funk-Taste am zuletzt in
Betrieb genommenen Gerät kurz
drücken, bis:
alle Signal-LEDs „aus"
5 Funk-Gruppe ist in Betrieb
f zur Überprüfung Verbindungstest
durchführen (siehe Abschnitt
„Verbindungstest Gruppe")
5 Funk-Gruppe in
Lernmodus bringen
(1) Funk-Taste mit Splint an einem
beliebigen Gerät drücken und
gedrückt halten, bis:
Signal-LED „aus"
(2) Funk-Taste loslassen
5 Gerät max. 10 Minuten im
Lernmodus
(3) weitere Geräte hinzufügen
f siehe Abschnitt „Funk-Gruppe
erweitern (Lernmodus)"
6 Gemeinschafts-Funk-
Gruppe einrichten
Wohnung 1 Flur Wohnung 2
Wohnung 3 Wohnung 4
Wohnung = Nebengruppe
Flur = Gemeinschafts-Funk-Gruppe
Alarmrichtung = zur Gemeinschafts-
Funk-Gruppe hin
Die dargestellte Abbildung ist
ein Beispiel. Die Anzahl der
Geräte in einer Gruppe kann
abweichen.
(1) Funk-Gruppe einzeln einrichten
(2) Gemeinschafts-Funk-Gruppe in
Lernmodus bringen
f siehe Abschnitt „Funk-Gruppe in
Lernmodus bringen"
(3) in Nebengruppe das zur Gemein-
schafts-Funk-Gruppe am nächs-
ten gelegene Gerät auswählen
(4) am ausgewählten Gerät die
Funk-Taste mit Splint 1 Sekunde
lang drücken
5 Nebengruppe ist in Gemein-
schafts-Funk-Gruppe angelernt
(5) Gemeinschafts-Funk-Gruppe
an einem Gerät der Gemein-
schafts-Funk-Gruppe abschließen
f siehe Abschnitt „Funk-Gruppe
abschließen"
5 Gemeinschafts-Funk-Gruppe ist
in Betrieb
f zur Überprüfung Verbindungstest
durchführen (siehe Abschnitt
„Verbindungstest zur Gemein-
schafts-Funk-Gruppe")
7 Verbindungstest Gruppe
(1) Prüf-/Stopp-Taste eines beliebigen
Gerätes der Funk-Gruppe für ca.
12 Sekunden gedrückt halten
kurzer Signalton, Einzelgerät
kurzer Signalton, Einzelgerät
(2) Prüf-/Stopp-Taste loslassen
kurzer Signalton, Einzelgerät
5 erfolgreicher Verbindungstest des
Einzelgerätes und der Funk-
Gruppe
8 Verbindungstest
zur Gemeinschafts-
Funk-Gruppe
Nur bei Geräten der Neben-
gruppe möglich.
(1) Prüf-/Stopp-Taste eines beliebigen
Gerätes der Nebengruppe für ca.
60 Sekunden gedrückt halten
kurzer Signalton, Einzelgerät
kurzer Signalton, Einzelgerät
kurzer Signalton, Einzelgerät
(2) Prüf-/Stopp-Taste los lassen
kurzer Signalton,
alle Geräte der Gemein-
schafts-Funk-Gruppe
5 Erfolgreicher Verbindungstest des
Einzelgerätes und der Gemein-
schafts-Funk-Gruppe
9 Auslieferungszustand
wiederherstellen
(1) Aktivierungstaste herausziehen
(2) Prüf-/Stopp-Taste für ca. 2 bis
3 Sekunden gedrückt halten
(3) Funk-Taste mit Splint gedrückt
halten, bis:
(4) Funk-Taste loslassen
5 Gerät befindet sich im Aus-
lieferungszustand
© Pyrexx Technologies GmbH k_85400
