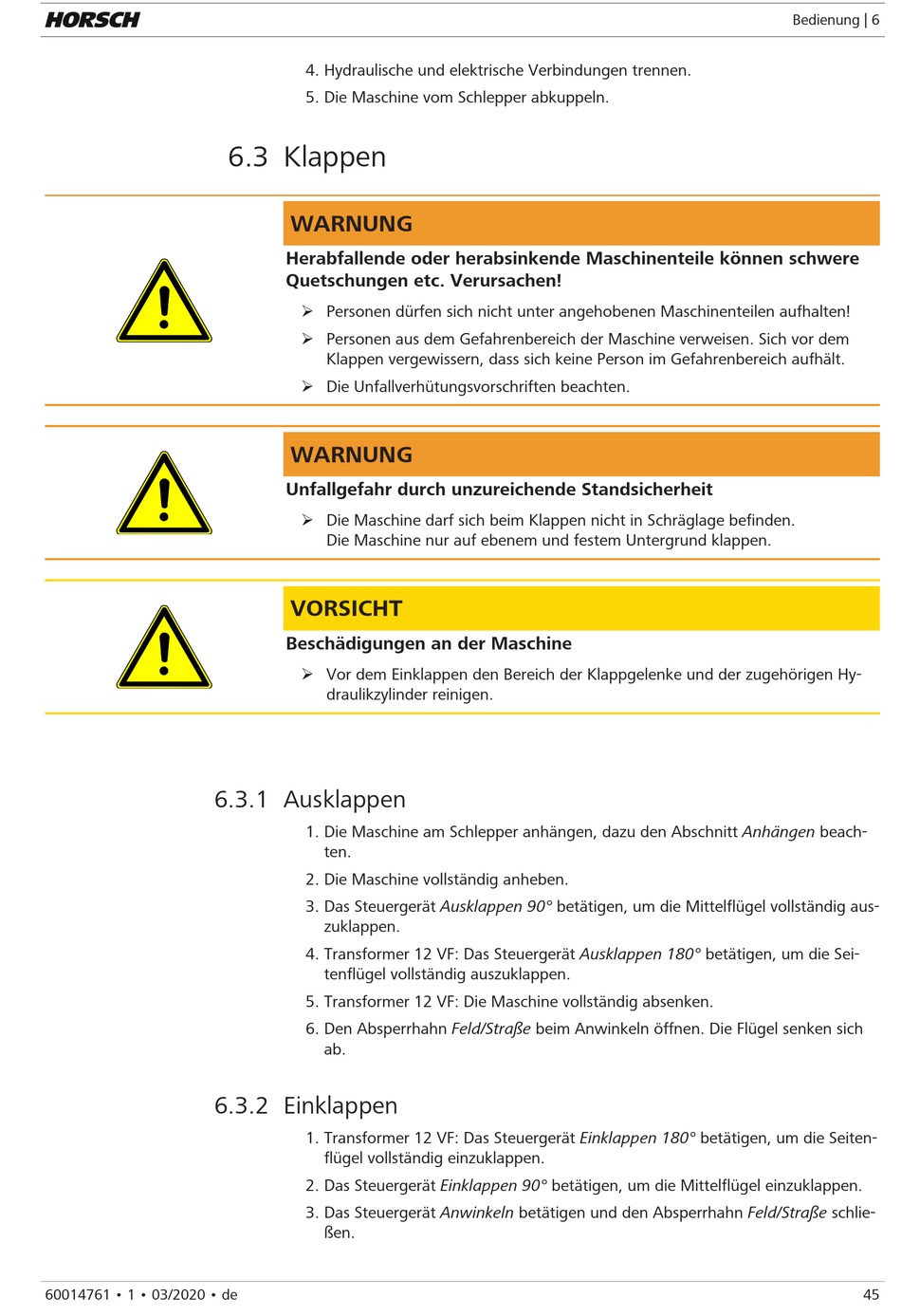

6.3.1 Ausklappen

6.3.2 Einklappen

60014761 • 1 • 03/2020 • de
4. Hydraulische und elektrische Verbindungen trennen.
5. Die Maschine vom Schlepper abkuppeln.

6.3 Klappen

WARNUNG
Herabfallende oder herabsinkende Maschinenteile können schwere
Quetschungen etc. Verursachen!
Ø Personen dürfen sich nicht unter angehobenen Maschinenteilen aufhalten!
Ø Personen aus dem Gefahrenbereich der Maschine verweisen. Sich vor dem
Klappen vergewissern, dass sich keine Person im Gefahrenbereich aufhält.
Ø Die Unfallverhütungsvorschriften beachten.
WARNUNG
Unfallgefahr durch unzureichende Standsicherheit
Ø Die Maschine darf sich beim Klappen nicht in Schräglage befinden.
Die Maschine nur auf ebenem und festem Untergrund klappen.
VORSICHT
Beschädigungen an der Maschine
Ø Vor dem Einklappen den Bereich der Klappgelenke und der zugehörigen Hy-
draulikzylinder reinigen.
1. Die Maschine am Schlepper anhängen, dazu den Abschnitt Anhängen beach-
ten.
2. Die Maschine vollständig anheben.
3. Das Steuergerät Ausklappen 90° betätigen, um die Mittelflügel vollständig aus-
zuklappen.
4. Transformer 12 VF: Das Steuergerät Ausklappen 180° betätigen, um die Sei-
tenflügel vollständig auszuklappen.
5. Transformer 12 VF: Die Maschine vollständig absenken.
6. Den Absperrhahn Feld/Straße beim Anwinkeln öffnen. Die Flügel senken sich
ab.
1. Transformer 12 VF: Das Steuergerät Einklappen 180° betätigen, um die Seiten-
flügel vollständig einzuklappen.
2. Das Steuergerät Einklappen 90° betätigen, um die Mittelflügel einzuklappen.
3. Das Steuergerät Anwinkeln betätigen und den Absperrhahn Feld/Straße schlie-
ßen.
Bedienung | 6
45
