Alu-Clips - HORSCH Transformer 6 VF: Transformer 12 VF Betriebsanleitung

60014761 • 1 • 03/2020 • de
7 Sperrventil
8 Senkbremsventil
9 Absperrhahn Klappzylinder – Feld/Straße
10 Hydraulikzylinder Klappen 90° DZ 100-50 -60/670
11 Doppel-Lasthalteventil
12 Manometer
13 Druckspeicher 0,75l 70 bar
14 Hydraulikzylinder Klappen 180° DZ 80-40-550

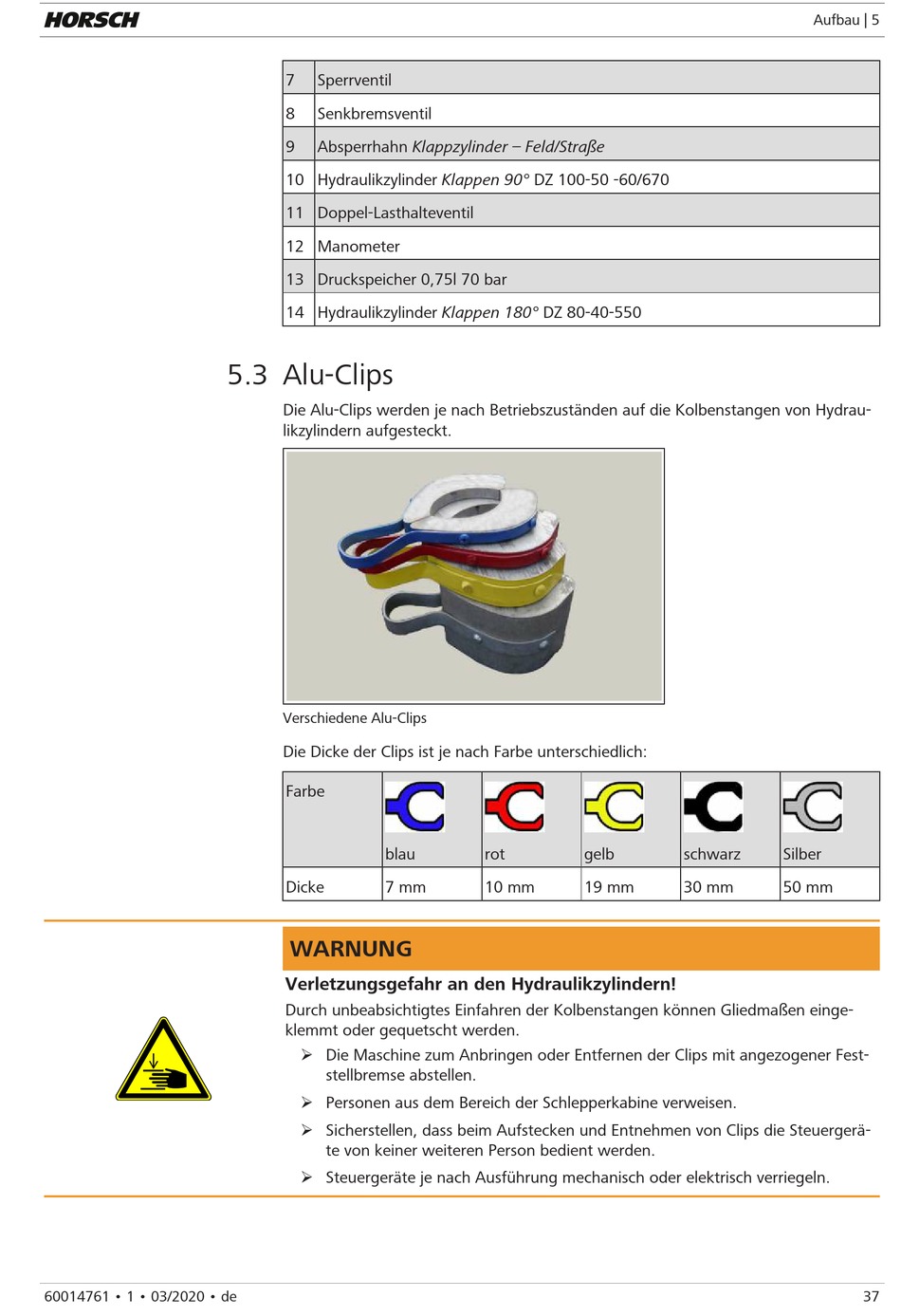

5.3 Alu-Clips

Die Alu-Clips werden je nach Betriebszuständen auf die Kolbenstangen von Hydrau-
likzylindern aufgesteckt.
Verschiedene Alu-Clips
Die Dicke der Clips ist je nach Farbe unterschiedlich:
Farbe
blau
Dicke 7 mm
WARNUNG
Verletzungsgefahr an den Hydraulikzylindern!
Durch unbeabsichtigtes Einfahren der Kolbenstangen können Gliedmaßen einge-
klemmt oder gequetscht werden.
Ø Die Maschine zum Anbringen oder Entfernen der Clips mit angezogener Fest-
stellbremse abstellen.
Ø Personen aus dem Bereich der Schlepperkabine verweisen.
Ø Sicherstellen, dass beim Aufstecken und Entnehmen von Clips die Steuergerä-
te von keiner weiteren Person bedient werden.
Ø Steuergeräte je nach Ausführung mechanisch oder elektrisch verriegeln.
rot gelb
10 mm 19 mm
Aufbau | 5
schwarz Silber
30 mm 50 mm
37
