5 | Aufbau
38
VORSICHT
Gefahr von Schäden am Packerrahmen.
Ø Je nach Ausführung fest montierte Clips bzw. Tiefenbegrenzungen nicht ent-
fernen!
HINWEIS
Ø Das Übersetzungsverhältnis an der Maschine beachten.

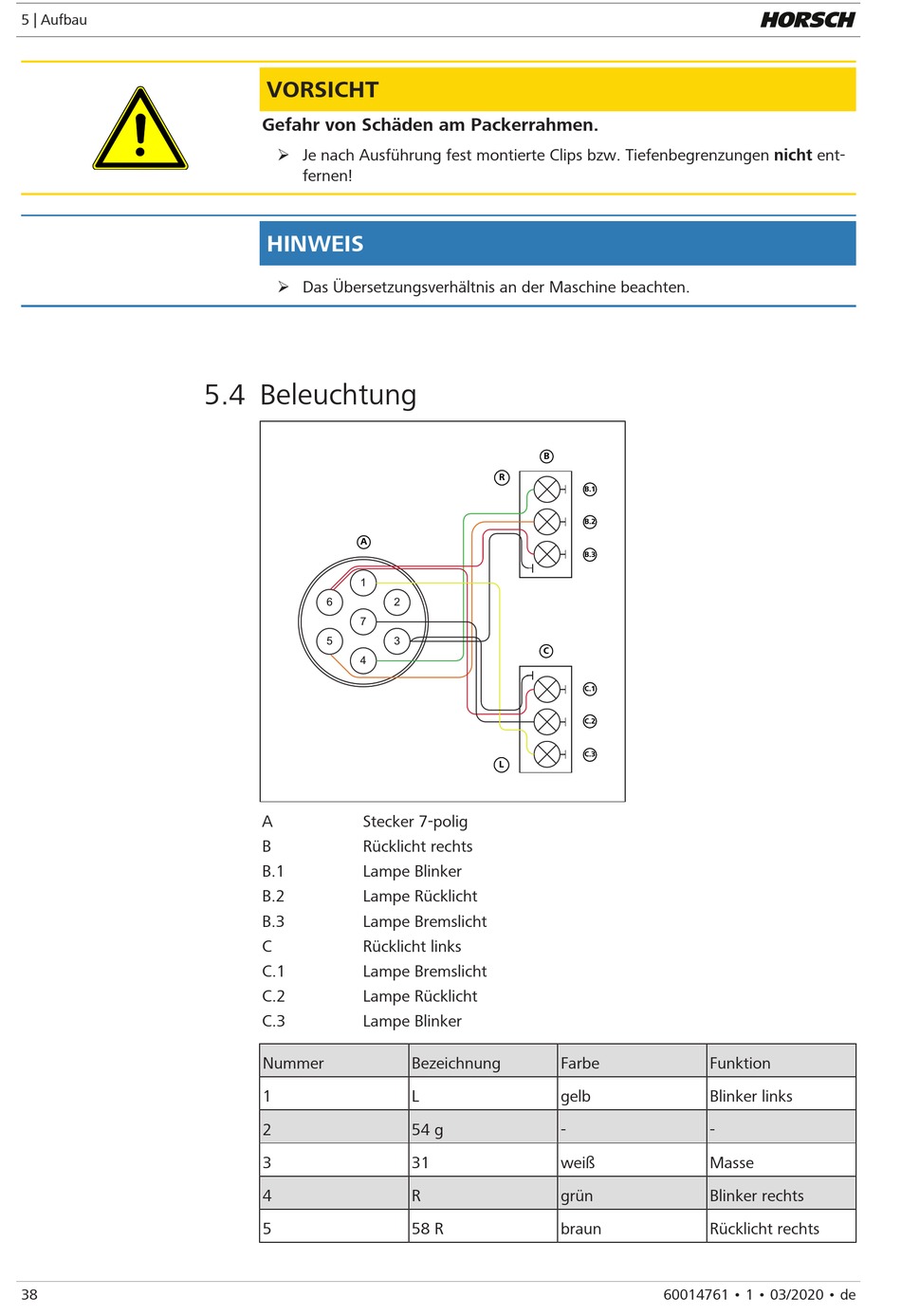

5.4 Beleuchtung

A
1
6
7
5
4
A Stecker 7-polig
B Rücklicht rechts
B.1 Lampe Blinker
B.2 Lampe Rücklicht
B.3 Lampe Bremslicht
C Rücklicht links
C.1 Lampe Bremslicht
C.2 Lampe Rücklicht
C.3 Lampe Blinker
Nummer
1
2
3
4
5
B
R
2
3
C
L
Bezeichnung Farbe
L gelb
54 g -
31 weiß
R grün
58 R braun
B.1
B.2
B.3
C.1
C.2
C.3
Funktion
Blinker links
-
Masse
Blinker rechts
Rücklicht rechts
60014761 • 1 • 03/2020 • de
