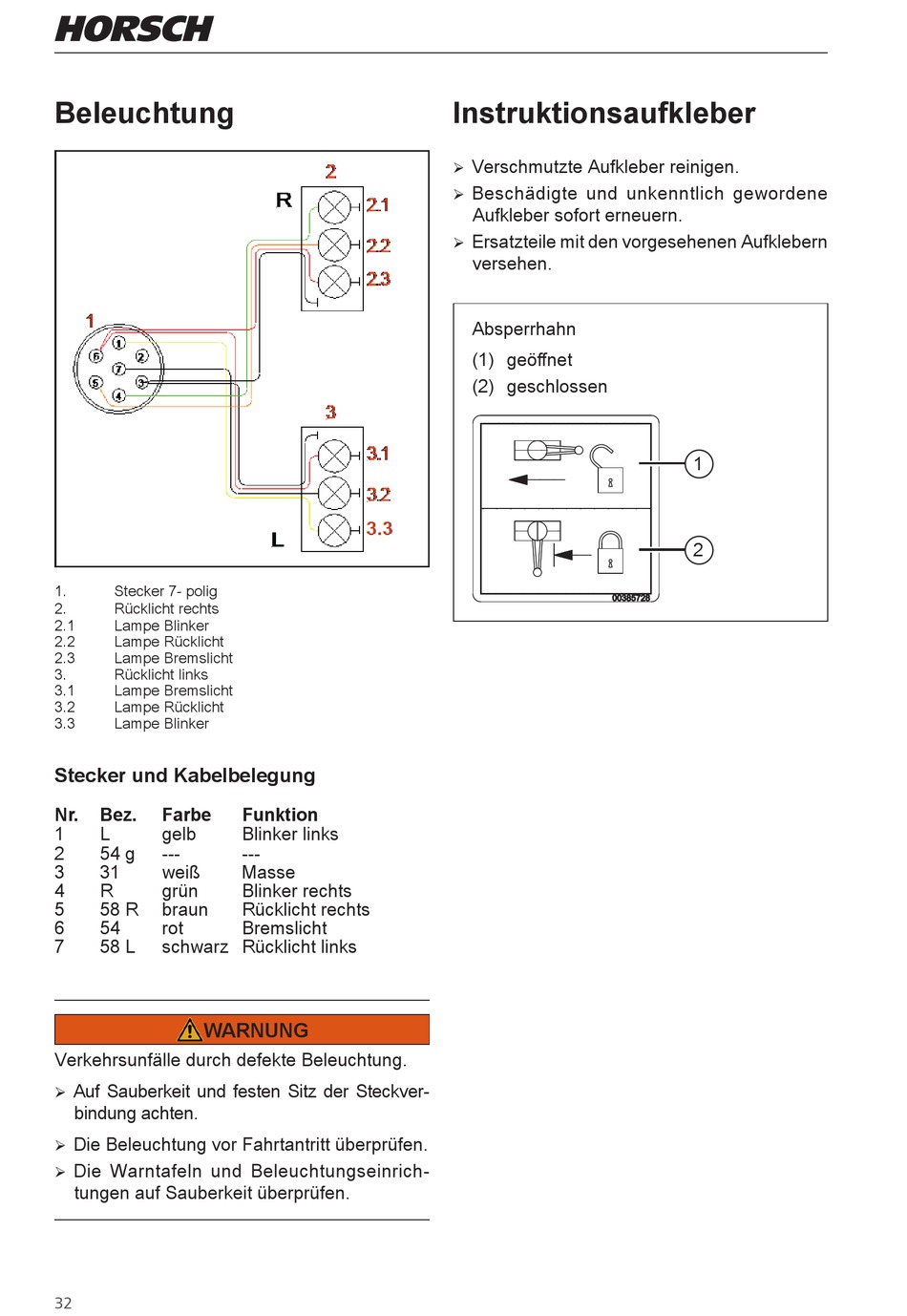

Beleuchtung
1.
Stecker 7- polig
2.
Rücklicht rechts
2.1
Lampe Blinker
2.2
Lampe Rücklicht
2.3
Lampe Bremslicht
3.
Rücklicht links
3.1
Lampe Bremslicht
3.2
Lampe Rücklicht
3.3
Lampe Blinker
Stecker und Kabelbelegung
Nr.
Bez.
Farbe
1
L
gelb
2
54 g
---
3
31
weiß
4
R
grün
5
58 R
braun
6
54
rot
7
58 L
schwarz Rücklicht links
WARNUNG
Verkehrsunfälle durch defekte Beleuchtung.
Auf Sauberkeit und festen Sitz der Steckver-
¾
bindung achten.
Die Beleuchtung vor Fahrtantritt überprüfen.
¾
Die Warntafeln und Beleuchtungseinrich-
¾
tungen auf Sauberkeit überprüfen.
32
Funktion
Blinker links
---
Masse
Blinker rechts
Rücklicht rechts
Bremslicht
Instruktionsaufkleber
Verschmutzte Aufkleber reinigen.
¾
Beschädigte und unkenntlich gewordene
¾
Aufkleber sofort erneuern.
Ersatzteile mit den vorgesehenen Aufklebern
¾
versehen.
Absperrhahn
(1) geöffnet
(2) geschlossen
1
2
