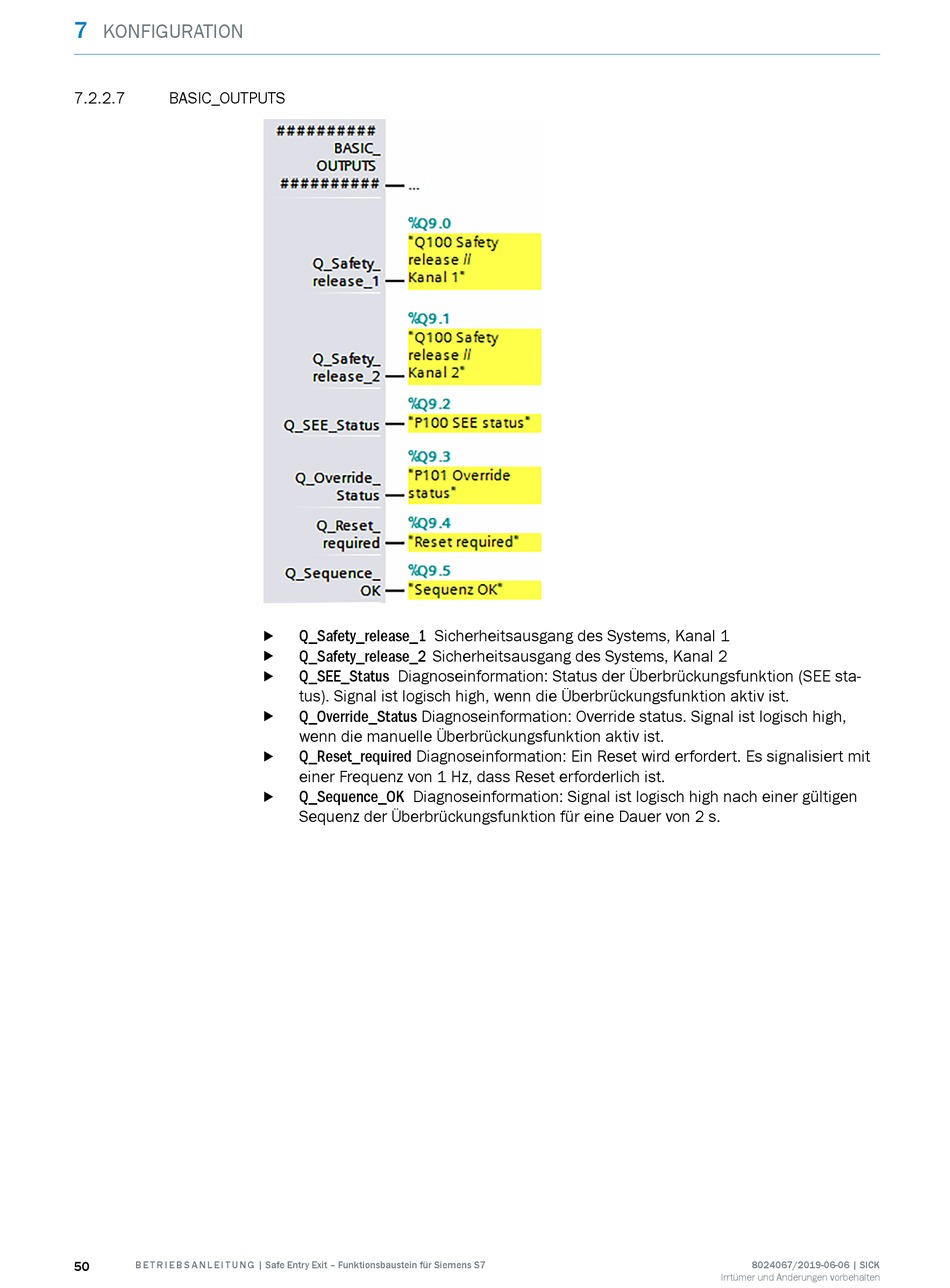

SICK Safe Entry Exit Betriebsanleitung Seite 50
Funktionsbaustein für siemens s7
Inhaltsverzeichnis
7
KONFIGURATION
7.2.2.7
BASIC_OUTPUTS
50
B E T R I E B S A N L E I T U N G | Safe Entry Exit – Funktionsbaustein für Siemens S7
Q_Safety_release_1 Sicherheitsausgang des Systems, Kanal 1
b
Q_Safety_release_2 Sicherheitsausgang des Systems, Kanal 2
b
Q_SEE_Status Diagnoseinformation: Status der Überbrückungsfunktion (SEE sta‐
b
tus). Signal ist logisch high, wenn die Überbrückungsfunktion aktiv ist.
Q_Override_Status Diagnoseinformation: Override status. Signal ist logisch high,
b
wenn die manuelle Überbrückungsfunktion aktiv ist.
Q_Reset_required Diagnoseinformation: Ein Reset wird erfordert. Es signalisiert mit
b
einer Frequenz von 1 Hz, dass Reset erforderlich ist.
Q_Sequence_OK Diagnoseinformation: Signal ist logisch high nach einer gültigen
b
Sequenz der Überbrückungsfunktion für eine Dauer von 2 s.
8024067/2019-06-06 | SICK
Irrtümer und Änderungen vorbehalten
