KONFIGURATION
44 B E T R I E B S A N L E I T U N G | Safe Entry Exit – Funktionsbaustein für Siemens S7
Zweikanalauswertung durch fehlersichere Eingänge

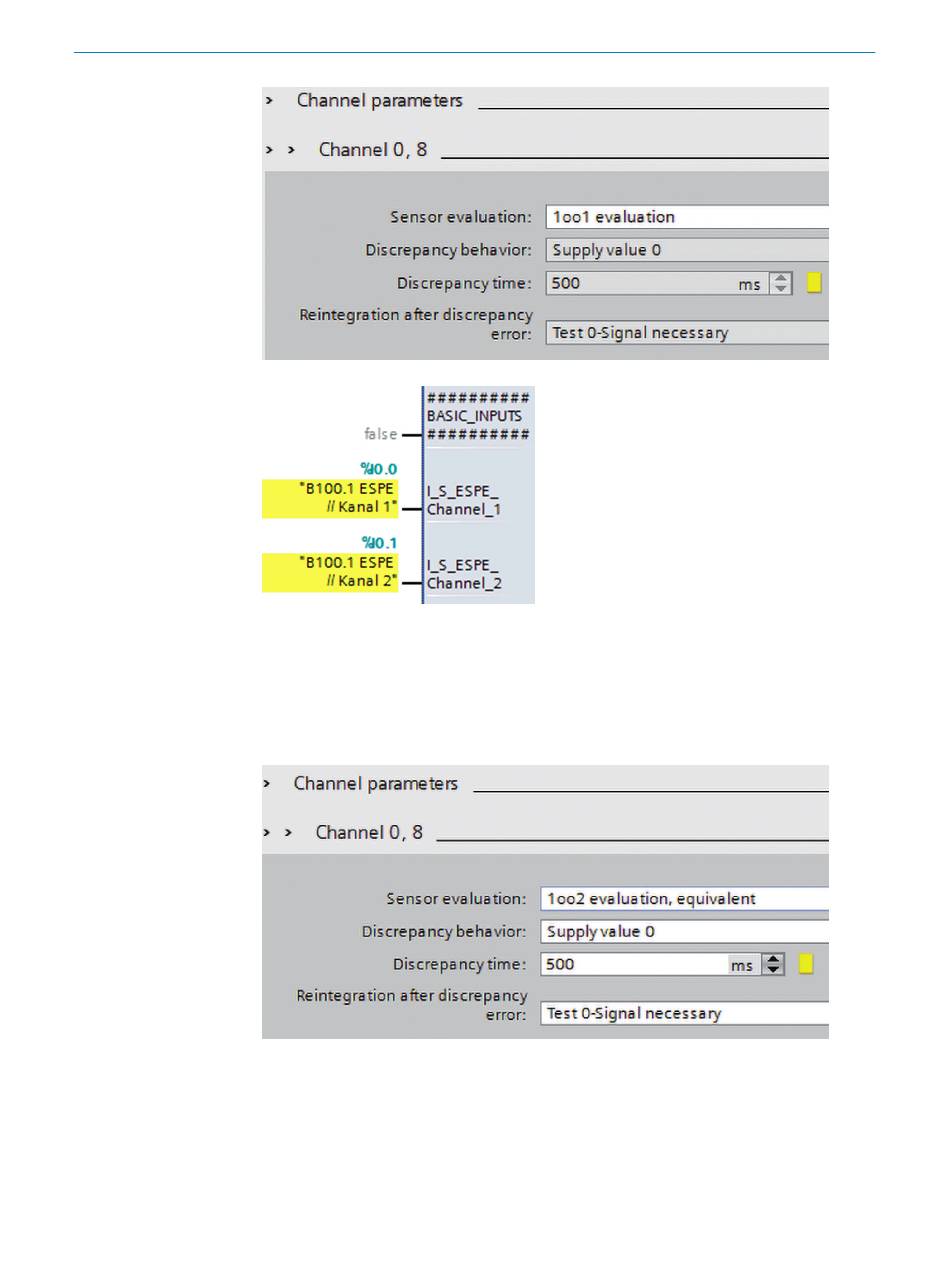

Die Zweikanalauswertung kann auch durch das Modul fehlersichere Eingänge durchge‐
führt werden. Dafür muss die Hardware - Konfiguration des fehlersicheren Eingangmo‐
duls einer 1002 äquivalenten Auswertung gesetzt werden (siehe Screenshot). In die‐
sem Fall ist nur ein Signal von der ESPE verfügbar, das mit beiden Eingängen des Funk‐
tionsblocks verbunden werden muss (siehe Screenshot).
